LED-ljusslingor är en populär belysningslösning som erbjuder mångsidighet och anpassningsbarhet för olika belysningsbehov. I den här artikeln går vi igenom hur man kan koppla bort och återansluta en lågspännings-LED-ljusslinga (12 V eller 24 V) efter behov.

Hur en LED-ljusslinga fungerar

En LED-ljusslinga består av små LED-lampor som är sammankopplade till en slinga. Ljusremsan är uppdelad i moduler med avskärningspunkter i ändarna. Modulerna är elektriskt parallellkopplade i remsan, vilket gör det möjligt att klippa av och förlänga den.

Det innebär att om du kopplar bort den någon annanstans än vid en avskärningspunkt, kommer hela den avskurna delen av serien att vara släckt.

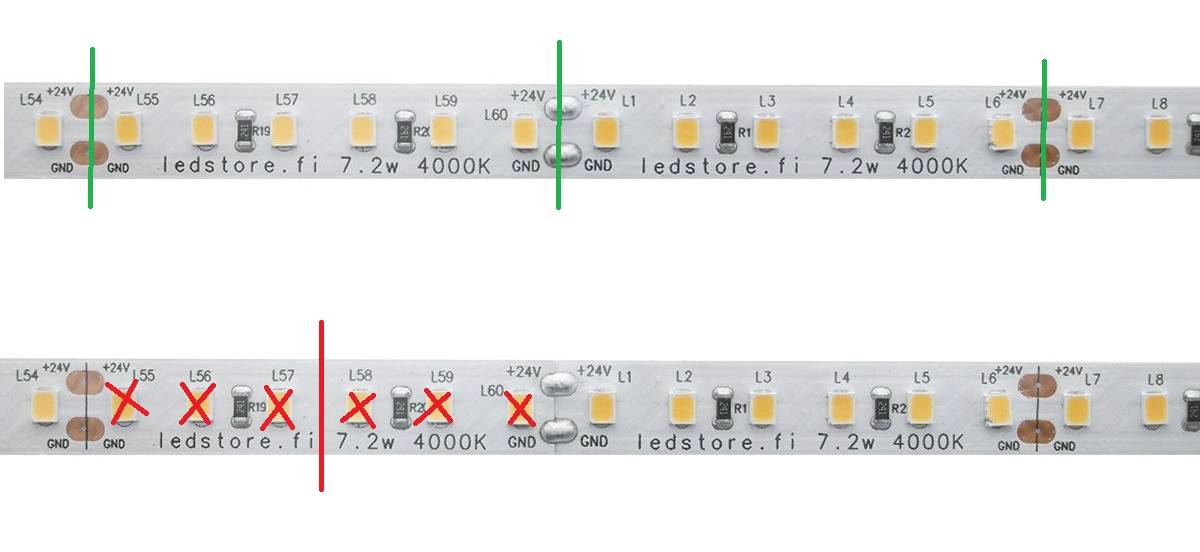

Rätt och fel sätt att klippa av en LED-ljusslinga
Rätt och fel sätt att klippa av en LED-ljusslinga.

Detta gäller både traditionella SMD-LED-ljusslingor och punktfria COB-LED-ljusslingor.

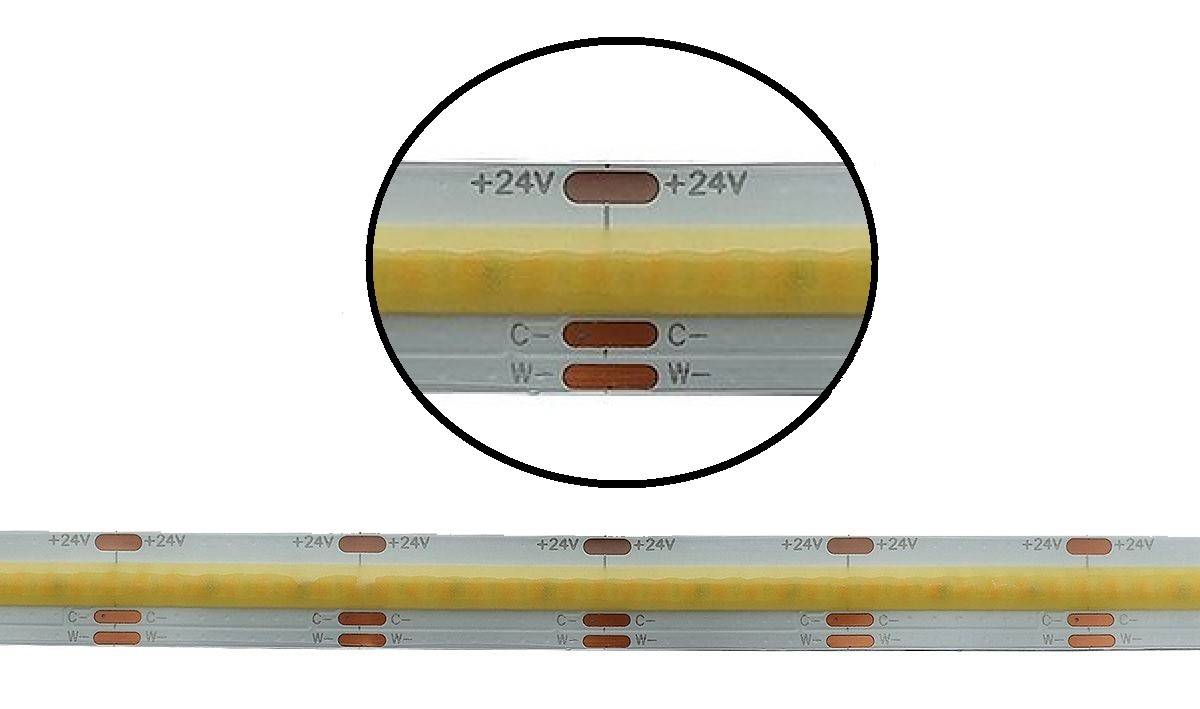

Avskärningen av den punktfria LED-ljusslingan sker också vid den markerade punkten
Den punktfria COB-LED-remsan klipps också längs linjen.

Behovet av att klippa av en LED-ljusslinga

En LED-ljusslinga kan klippas av av många skäl. Oftast görs detta när man vill förkorta slingan eller använda den på flera olika ställen. Genom att klippa av remsan kan man också anpassa den till olika utrymmen och belysningsbehov.

Det vanligaste behovet av att klippa av remsan uppstår i hörn. En LED-ljusremsa kan inte böjas 90 grader åt sidan. Den måste klippas av och en liten anslutningsledning måste göras med en lödkolv för att övervinna böjen.

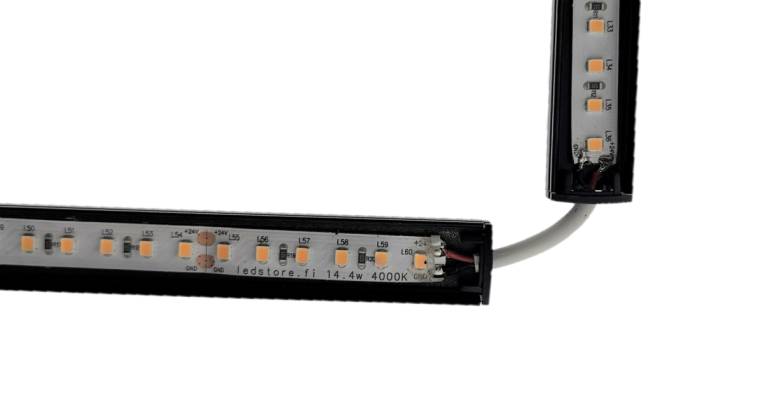

Avskärningen av LED-ljusslingan ska alltid göras i hörnen
Avskärningen av LED-ljusslingan görs alltid i hörnen.

Grunderna för att klippa av en LED-ljusslinga

För att klippa av en LED-ljusslinga behövs endast några få tillbehör. Det viktigaste verktyget är en vass sax som möjliggör ett jämnt och snyggt snitt. Det är viktigt att remsan inte vrids vid skärpunkten för att skärningen ska bli så bra som möjligt.

Genom att klippa mitt i markeringen får du kvar bra lödpunkter för att kunna återanvända remsan.

Att ta reda på spänningen och skärpunkterna på LED-ljusremsan

Lågströms-LED-remsor kan vanligtvis klippas av med 3 eller 6 LED:ar mellanrum. Remsan har kopparlödpunkter vid skärpunkten, och ofta är skärpunkten även markerad med små saxbilder vid avskärningsställena. Klipp endast i en strömlös remsa, det vill säga när LED-remsan inte är ansluten till en transformator. Det finns även LED-ljusremsor för nätström på marknaden, men på grund av risken för elstötar bör endast en elektriker hantera dessa. Du känner naturligtvis igen en LED-remsa som drivs med nätspänning på förpackningen, där det står 230 V, men även på själva remsan är LED-kretsarna märkta med bokstäverna L och N. LED-remsor för svagström har aldrig märkningarna L och N, vilket innebär att det inte finns någon risk att blanda ihop dem.

Om du är osäker på LED-remsans spänning och inte kan ta reda på den på ett tillförlitligt sätt, använd då inte remsan!

Steg för att klippa av en lågspännings-LED-remsa

  1. Mätning av LED-ljusslingan – Mät slingan och markera var du vill klippa av den.

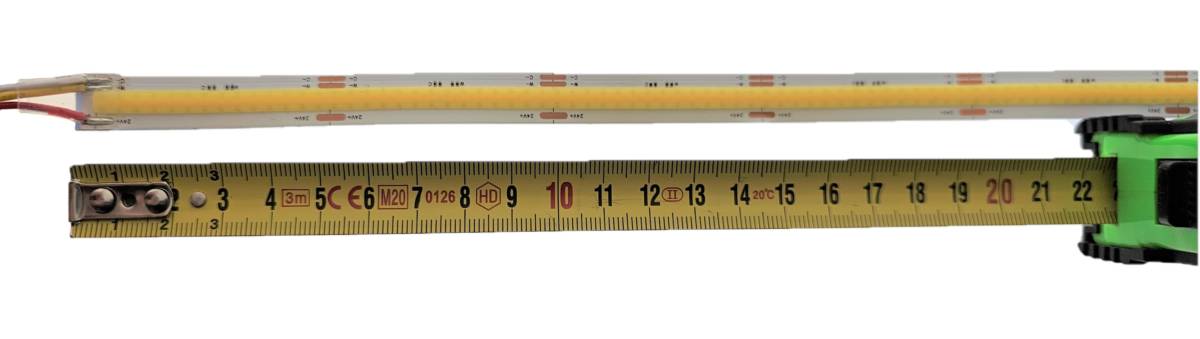

Mätning av LED-ljusslingan
Mätning av LED-ljusslingan

Markera LED-ljusslingan – Markera slingan vid avskärningspunkten.

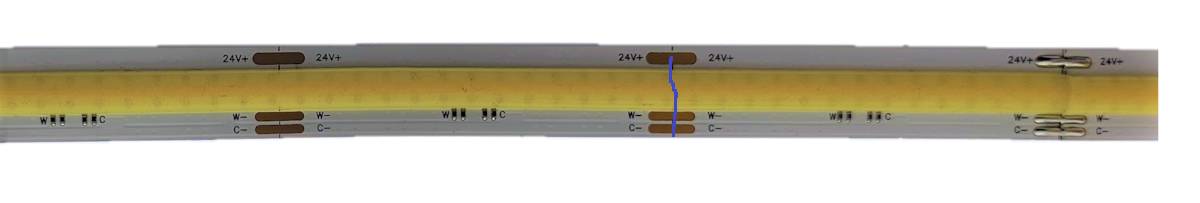

Markering av avskärningspunkten för LED-ljusslingan
Markera avskärningsstället på LED-ljusslingan

Klippa av LED-ljusslingan – Klipp av slingan vid den markerade punkten med en vass sax.

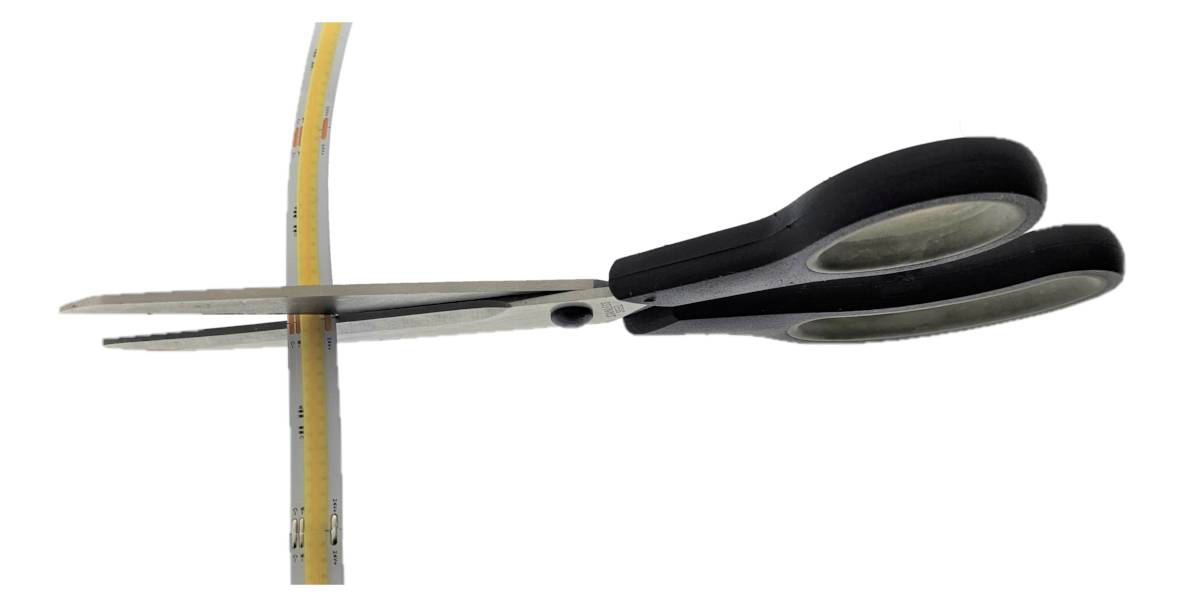

Att klippa av en LED-ljusslinga med en sax
Klippa av LED-ljusslingan med en sax

Bearbetning av LED-ljusslingans ändar – Bearbeta de avklippta ändarna vid behov, till exempel om de behöver vattentätas genom att lägga på lim, silikon eller krympslang. Detta är nödvändigt vid utomhusinstallationer. Ändarna på en LED-ljusslinga som installeras i en torr miljö eller inuti en aluminiumprofil kan lämnas obehandlade.

Återanslutning av LED-ljusremsan

Det finns kopplingsdon för LED-remsor som gör det möjligt att förlänga remsan efter att den har klippts av. Kopplingar låter enkelt, men med många års erfarenhet kan jag säga att det enda hållbara sättet att återansluta en LED-ljusslinga är genom lödning. Kopplingarna lossnar, damm och fett tränger in, och det är svårt att hitta pålitliga kopplingar i rätt storlek och av hög kvalitet. Hur kopplar jag då ihop LED-remsorna igen?

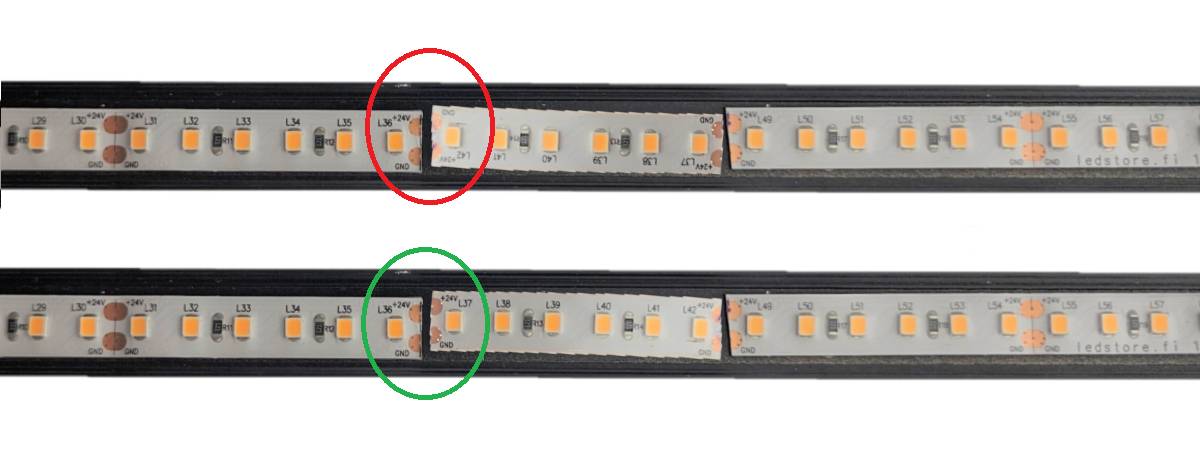

En avskuren bit av LED-ljusslingan – rätt eller fel?
En avklippt bit av LED-ljusslingan – rätt (grön) eller fel (röd)

Sätt ihop de avklippta ändarna av LED-ljusslingan (kontrollera att + ligger mot +!) och löd ihop ändarna.

Ett annat problem med färdiga kontakter är LED-ljusremsornas mångsidighet, eftersom det finns många olika LED-ljusremsor på marknaden och varje modell kan ha lödpunkter på olika ställen, samtidigt som själva ljusremsans bredd varierar.

Om du vill använda en avklippt remsa på flera olika ställen eller om du vill anpassa remsans längd efter olika belysningsbehov måste du löda ihop dem med en lödkolv. Å andra sidan är det bra att lära sig den här tekniken, och det är inte särskilt svårt när det gäller vanliga LED-ljusslingor. RGBW och RGBCCT kan däremot vara svårare, eftersom det finns 5–6 små lödpunkter vid anslutningsstället.

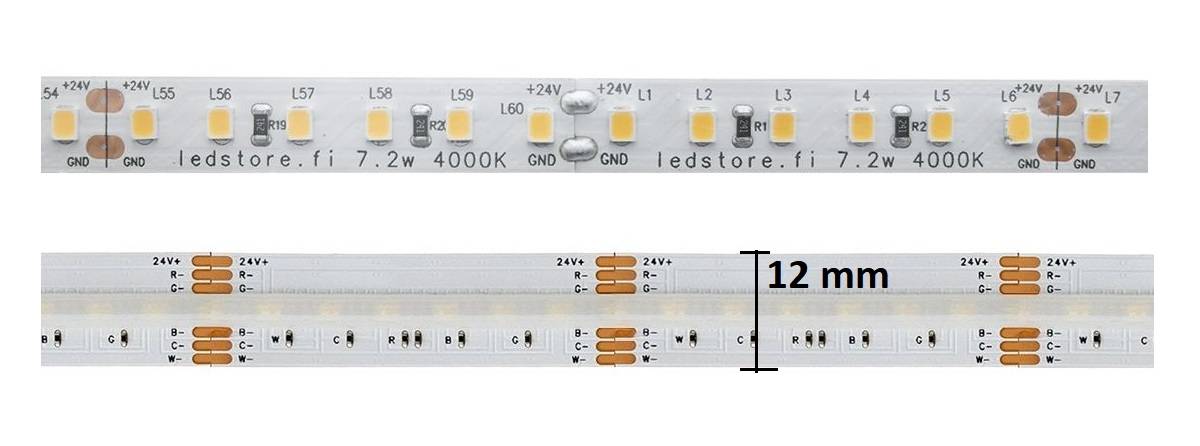

Antalet lödpunkter i en LED-ljusslinga varierar beroende på slingans egenskaper
Antalet lödpunkter på en LED-ljusslinga varierar beroende på slingans egenskaper.

Vanliga misstag och hur man undviker dem

När man klipper av en LED-ljusslinga kan vissa vanliga misstag uppstå. Ett av de vanligaste misstagen är att klippa av slingan på fel ställe. Det är viktigt att remsan klipps av vid de markerade avskärningspunkterna så att remsan inte skadas och så att den kan anslutas igen.

Ett annat vanligt misstag är felaktig hantering av remsan efter kapningen. Det är viktigt att hantera de kapade ändarna på rätt sätt så att de inte skadas och så att remsan fungerar som den ska. Detta gäller IP65-LED-remsor som installeras utomhus. En oskyddad skärningsända samlar fukt och skadar LED-remsan.

Sammanfattning

Att klippa av en LED-ljusslinga är en enkel process som endast kräver några verktyg och grundläggande kunskaper om LED-ljusslingor. Genom att klippa av remsan kan du anpassa den till olika belysningsbehov och utrymmen, vilket gör LED-ljusremsan till en mycket mångsidig belysningslösning.

Förhoppningsvis hjälper den här artikeln dig att förstå hur man kan klippa och förlänga en LED-ljusslinga.
