Den här artikeln kommer att behandla ämnet "LED-remsa parallell" i detalj, men jag kommer att försöka presentera informationen så tydligt och förståeligt som möjligt.

LED-remsa LED-lampor är i serie

En LED-remsa är en flexibel remsa som består av ett antal små LED-lampor (Light Emitting Diodes), som seriekopplas i små grupper på remsan. I en serie, om en misslyckas, går de alla ut. Som de traditionella julgransbelysningarna.

Led-kretsar med led-ljusband
Led-kretsar I SERIE med led-lampband, serien markerad med en svart linje

Grunderna i parallellkoppling

Parallellkoppling innebär att flera enheter (i detta fall ett LED-ljusband) ansluts till samma strömförsörjning så att varje enhet får samma spänning. Ansluta ledningar med samma färg till varandra.

led-lampa med anslutning för bröstband

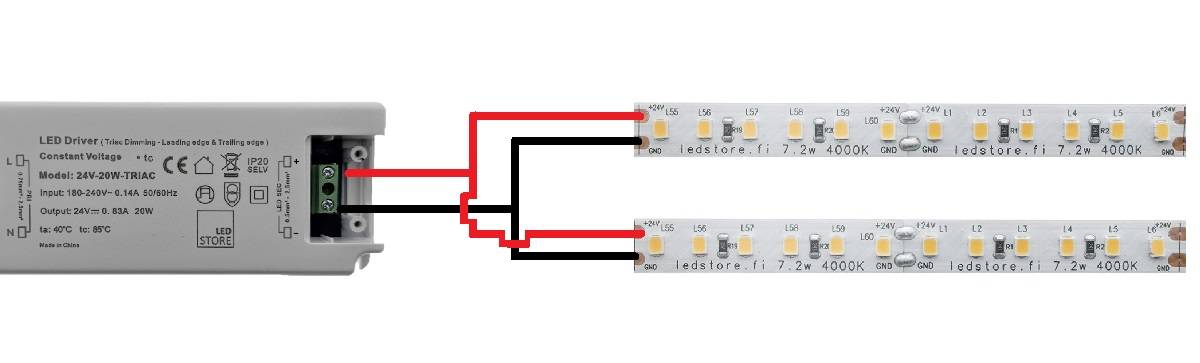

Ledband parallellkopplade

Fördelarna med parallellkoppling är bland annat flexibilitet och tillförlitlighet: om en enhet går sönder fortsätter de andra att fungera.

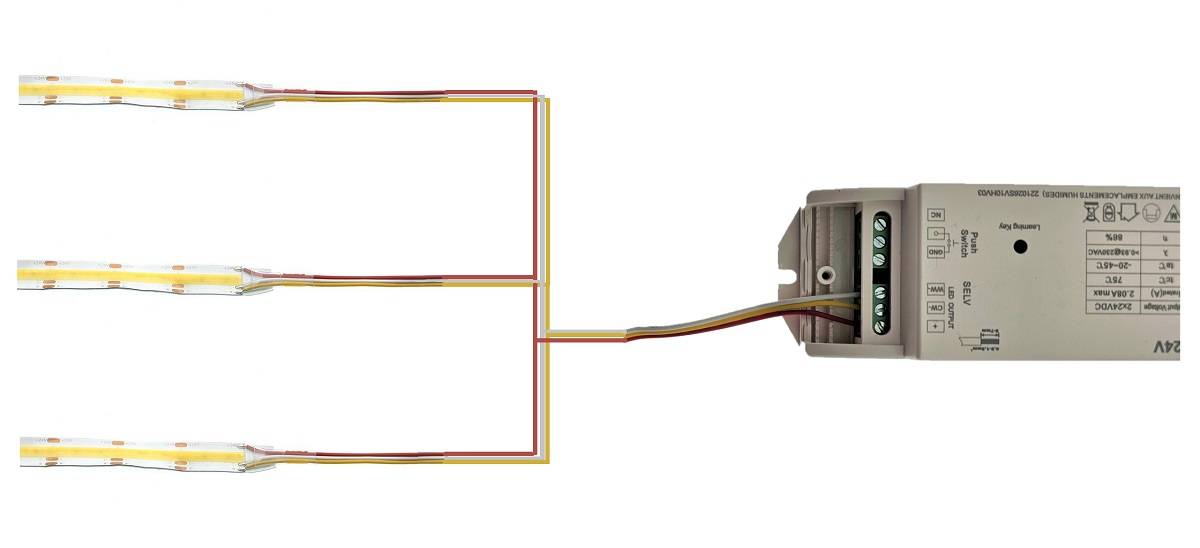

Parallellkoppling av LED-ljusband

Parallellkoppling av LED-lampor kräver viss teknisk kunskap och rätt verktyg, t.ex. en lödkolv och elkablar. Arbetet går ut på att kapa ljusbanden till rätt längd, fästa kablarna på ljusbanden och slutligen ansluta kablarna till strömförsörjningen. Kom alltid ihåg att kontrollera att strömmen är avstängd innan du påbörjar arbetet.

Parallellkoppling av LED-lampor i praktiken

För alla LED-lampor, kontrollera först vilken som är den + (positiva) ledningen. Det står alltid skrivet på LED-listen vid avbrytningspunkten. Ibland är markeringarna väldigt små, så ta en bild med mobiltelefonen och zooma in.

Och resten är - (negativ). Du kan lägga de negativa kablarna i valfri ordning och ansluta dem till transformatorns - ledning. Och LED-remsan tänds.

Negativa (minus) ledningar finns i olika typer av tejp enligt följande:

Det finns 1 negativ i ett enfärgat band

  • CCT (färgtemperaturkontroll) 2 st: WW och CV, dvs. varm- och kallvit
  • RGB 3 delar: röd, grön, blå och röd, grön och blå
  • RGBW 4 st: Röd, grön, blå, vit och blå
  • RGBCCT 5 st: Röd, grön, blå, varm och kall d.v.s. röd, grön, blå, varm och kall vit

Så du kan ansluta vilken som helst av dessa kablar till minus och den färgen kommer att tändas. Så länge som den är ansluten till plus.

CCT-tejp i närbild där du kan se de negativa fogarna
CCT-tejp i närbild där du kan se de negativa fogarna.

LED-BRÄNNARE ELLER OMVÄNDARE BRISTERAR I ALLMÄNHET INTE OM DU INTE FÖRBINDER + och - KORSET. Högkvalitativa transformatorer har kortslutningsskydd, vilket innebär att lampan inte bara tänds för att transformatorn skyddar sig själv. Detta händer alltid om - rör vid + polen. Naturligtvis kan du bli rädd om du håller dem i handen, eftersom det kan orsaka en liten gnista.

Sammanlänkning

När du har räknat ut alla LED-remsornas plus, sätt ihop dem med en sockerbit, hävarmskontakter, lödning osv. Så alla dessa går till plus (+) i transformatorn.

Sedan är det bara att upprepa färgerna på alla LED-remsor på samma sätt, så kallad färg-för-färg.

Beräkning av transformatoreffekt för LED-strip

Det är enkelt att beräkna storleken på en parallell transformator för LED-ljusband! Låt oss ta ett exempel där det finns 3 stycken 14,4W LED-lampor med längder på 160 cm, 220 cm och 240 cm.

Så här beräknar du effektbehovet för de parallellkopplade LED-remsorna:

  1. LED-listen är 14,4 W per meter, så den drar 14,4 watt effekt (A) per meter.
  2. Beräkna sedan det totala antalet meter som är anslutna till transformatorn, dvs. 160+220+240 cm = 620 cm, vilket är 6,2 m
  3. Multiplicera sedan antalet meter med effekten, d.v.s. 6,2 m x 14,4 W/m = 89,28 W

Vid beräkning av LED-transformatorn är det viktigt att komma ihåg att lämna en effektmarginal på 15-25% för transformatorn, dvs. transformatorn bör vara

89 W x 1,15 = 102 W vid sitt minimum.

Parallellkoppling av LED-lampor - utmaningar

Det finns några saker att tänka på när du parallellkopplar LED-lampor.

För det första, när flera ljusremsor är parallellkopplade, måste strömförsörjningen kunna leverera tillräckligt med ström till alla remsor, enligt beräkningen ovan. Annars kommer alla remsor att blinka eller vissa kommer att brinna dimmare.

För det andra måste ljusintensiteten vara jämn över alla remsor, och detta kommer inte att ske om en av LED-remsorna är betydligt längre, över 10 m, eller om en av LED-remsorna har mycket långa matningskablar.

I båda fallen är orsaken ett spänningsfall, d.v.s. 24 V på LED-listen kan vara nere i 21 V på grund av en lång matningskabel. Kabeln fungerar som ett motstånd för spänningen och långa mellanliggande kablar bör ta hänsyn till det ökade effektbehovet på transformatorn.

Exempel: parallellkoppling av LED-ljusband

Ett exempel på parallella LED-lampor är för att förbättra inomhusbelysningen i hemmet. I köket kan till exempel flera LED-lampor installeras under bänkskivorna för att ge ett effektivt och behagligt ljus. Alla dessa bänkbelysningar är anslutna till samma transformator i RINNAN.

På bilden är lamporna ovanför och under köksskåpen parallellkopplade, dvs. de tänds samtidigt.
På bilden är lamporna ovanför och under köksskåpen parallellkopplade, dvs. de tänds samtidigt.

Ett annat populärt alternativ är bastubelysning, där LED-lampor installeras under taket och bakom ryggstödet. Även här matas båda remsorna till samma transformator på JORDEN.

Led-lamporna i bastun är parallellkopplade och tänds därför samtidigt
LED-lamporna i bastun är parallellkopplade så att de tänds samtidigt.

Vanliga frågor om: Parallellkoppling av LED-listbelysning

Vad gör jag om en av de parallellkopplade LED-lamporna inte fungerar?

Om en LED-list inte fungerar, kontrollera först att listen är hel på alla sidor och sedan att kablaget är i gott skick.

Kan jag använda olika märken av LED-lampor i samma strömförsörjning?

Ja, du kan använda olika märken av LED-lampor i samma parallellkoppling, men se till att de är kompatibla när det gäller spänning (12 eller 24 volt).

Hur många LED-lampor kan du parallellkoppla?

Antalet LED-lampor som du kan parallellkoppla begränsas huvudsakligen av strömförsörjningens effekt.

Äntligen

LED-lampor är ett flexibelt och pålitligt sätt att förbättra belysningen i hemmet eller på arbetsplatsen. Det kräver lite tekniskt kunnande och rätt verktyg, men har fördelarna med ljuskvalitet, effektivitet och kontinuerlig drift även om en remsa skulle gå sönder.

Det är viktigt att notera att varje parallelliseringsprojekt är unikt och kräver sina egna lösningar, så den här artikeln ger bara en allmän riktlinje i ämnet.
