Anslutningen av LED-listen till transformatorn avgör till stor del hur bra LED-lampan fungerar. Lysdioder är vanligtvis 12V eller 24V lågström och behöver i allmänhet en transformator för att omvandla nätströmmen så att den passar dem. I det här avsnittet går vi igenom hur du ansluter en LED-list till en transformator.

Markeringar med led-ljusband

Låt oss ta några exempel från klistret, vilket kommer att lägga till en lämplig nivå av förståelse. Att ansluta lågspänning 12V/24V är enkelt med monokroma (vita) LED-lampor.

Leta reda på markeringarna på LED-listen där du kan se + och - / GND / Jord. Markeringarna är alltid vid avbrytningspunkterna.

Rätt och fel sätt att kapa en Led-lampremsa
Rätt och fel sätt att klippa Led-lampan.

Vanligtvis är + röd och - svart, men ibland kan de också vara vita ledningar båda, men en har en linje på den för att skilja dem åt. Ibland kan led-remsan också ha en brun (+) och en blå (-)

DC-kontakten urkopplad från LED-lampan
DC-kontakten urkopplad från LED-lampan

Om LED-lampan har en typisk 5,5 mm DC-kontakt (barrel plug) är mitten av kontakten + och ytterkanten -.

Anslutning av LED-lampan till strömförsörjningen

Kom alltid ihåg att öppna hela spolen eller rullen innan du ansluter den till transformatorn och driver ljusbandet. Detta förhindrar överhettning av remsan och eventuella skador även under en kort tidsperiod. Det är enkelt att ansluta ett standard LED-ljusband med låg strömstyrka till en strömförsörjning. Leta bara upp + och - markeringarna och anslut ledningarna till LED + och LED - positionerna på transformatorn. Om transformatorn har en nätsladd och stickpropp redo kan den enkelt och säkert anslutas av konsumenten. Om transformatorn inte har en färdig stickkontakt i nätspänningsänden görs anslutningen till nätspänningen av installatören. LedStores 230V grenuttag innehåller en färdig plug-in ledning för säker anslutning till stickproppen. Denna typ av band har ingen separat transformator/strömförsörjning. 230 V-installationer och ändringar av 230 V-band är elarbeten och kräver lämplig behörighet.

Ansluta färgbandet till en transformator med en rund 5,5 mm DC-kontakt

Om LED-lampan har samma kontakt som transformatorn är det bara att koppla ihop dem (hane-hona). Om LED-lampan bara har två ledningar behöver du antingen ansluta LED-lampan eller transformatorn:

  • DC-anslutning med skruv UROS eller
  • Koppla bort transformatorn och skala av transformatorkablarna. Om du kopplar loss transformatorns kontakt ser du samma färger som vi gick igenom ovan. Ledningarna ansluts till remsan med hävarmskontakter, apico eller en sockerbit.
Det är enkelt att ansluta en Led-list till en transformator om den har DC-kontakter

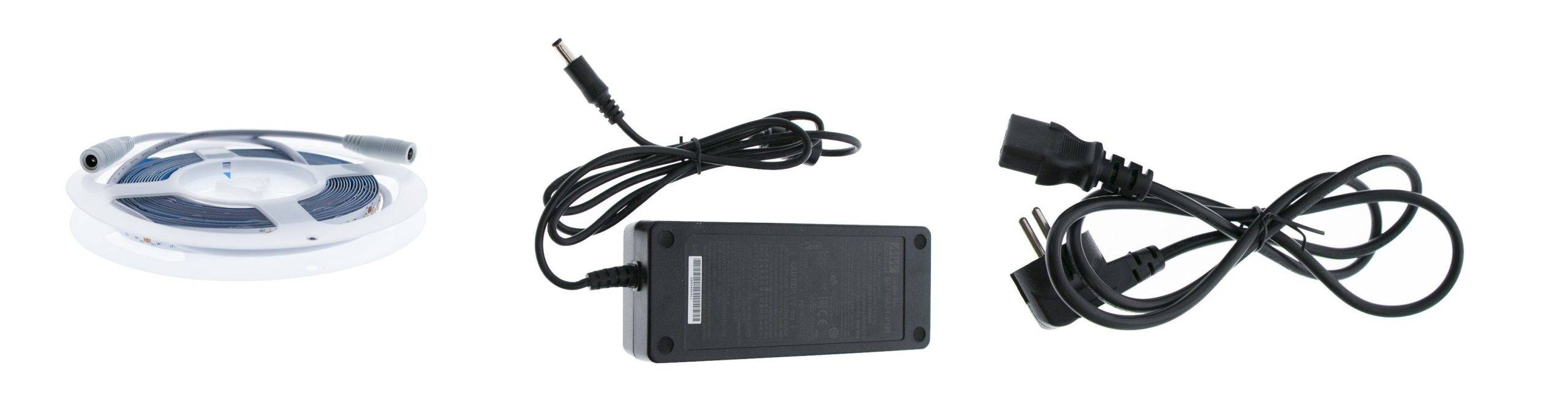

IP21-transformator med DC-kontakt

Anslut transformatorn till väggen så tänds lamporna. Låt inte LED-remsan vara tänd när den är på rullen, eftersom den lätt överhettas, vilket t.ex. kan leda till förkortad livslängd eller att fixeringstejpen smälter.

Anslutning till IP21-transformator med skruv- eller snabbkopplingar

Nätspänningen ansluts till transformatorn med hjälp av en stickproppskabel som ansluts till L- och N-terminalerna. Led-listen ansluts till transformatorns lågströmsände genom att läsa av markeringarna på transformatorhuvudet, som ska visa + och - terminalernas positioner. Under transformatorlocket kan det finnas t.ex. push-in- eller skruvplintar:

  • Använd tummen eller en skruvmejsel för att trycka ned snabbkopplingen så att den öppnas och kabeln trycks på plats. Kablarna låses när du släpper kontakten.
  • Skruva loss kontakterna, sätt de avskalade ledningarna på plats och dra åt skruvarna (bilden nedan).

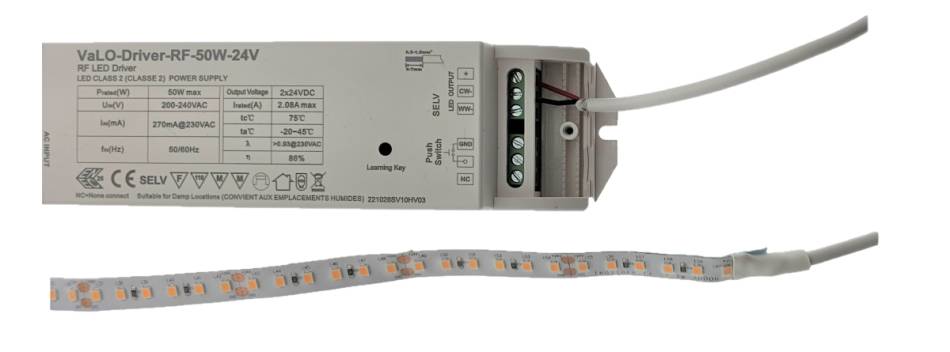

Solid färg ledband i transformator
Enfärgad LED-remsa ansluten till transformatorns lågströmsände. röd ledning + och svart ledning -.

Testa att ledningarna är täta genom att dra i dem. Sätt i kontakten i väggen och lamporna tänds.

Anslutning av CCT-remsa till LED-transformator

Dessa transformatorer har nästan alltid skruv- eller snabbkontakter, men CCT (färgtemperaturstyrd) LED-list har tre (3) ledningar:

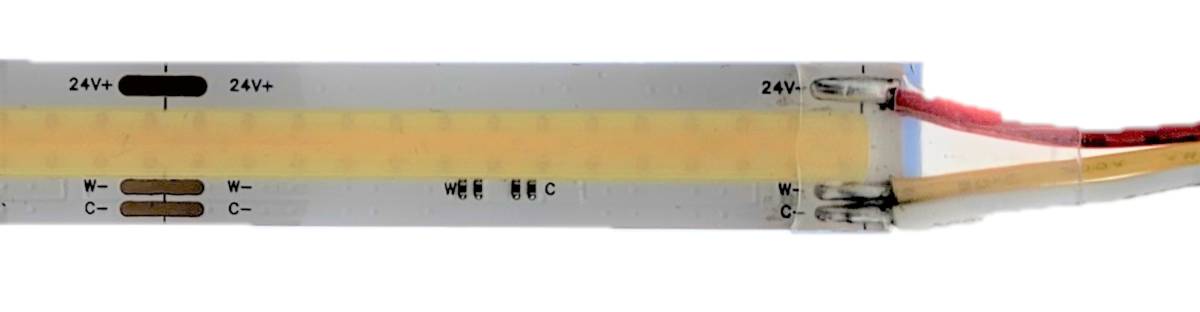

CCT Led-tejp närbild
CCT Ledtejp nära, 24V + plus två negativa ledningar W och C.

+, varm (WW) och kall (CW)

För att ansluta remsan, läs markeringarna på transformatorhuvudet, som bör visa + och WW och CW-terminalerna. Ibland är WW och CW märkta -1 och -2.

  • Det viktigaste är att ansluta + eller pluskabeln på rätt ställe.
  • Om WW och CW går till fel plintar, dvs. varmt till kallt och vice versa, är det inte farligt. Den enda nackdelen är att ljusjusteringen inte fungerar som den ska från styrenheten. Om du upptäcker ett problem med justeringen är det bara att ändra positionen för de två ledningarna (WW och CW).
2 olika sätt att ansluta i transformatorn för led-lampband
2 olika sätt att ansluta i CCT-transformator för LED-ljusband

Kontrollera återigen att ledningarna i svagströmsänden sitter ordentligt på plats genom att dra i dem. Koppla in i väggen och lamporna bör tändas.

Anslutning av RGB+W-ledlist till transformator

Anslutning av färgbandet till transformatorn i en RGB+W-produkt sker nästan alltid via skruv- eller snabbkontakterna på transformatorn eller mottagaren i enhetens lågströmsände. Vid anslutning till elnätet är instruktionen fortfarande densamma, antingen att ha en färdig stickkontakt i väggen eller att låta en installatör göra en fast installation. Mottagaren har endast en svagströmsanslutning.

I det här skedet har LED-listen 4 eller 5 trådar, och du har en färgjusterbar LED-list i dina händer. 4 trådar innebär RGB utan vitt ljus, och 5 trådar innebär att LED-listen har RGB+W, dvs. ett separat vitt ljus. Nedan visas de vanligaste ledningsfärgerna, där svart är ett plus och de övriga är ett minus.

  • + = svart
  • R(ed) = röd
  • G(reen) = grön
  • B(läs) = blå
  • W(hite) = vit

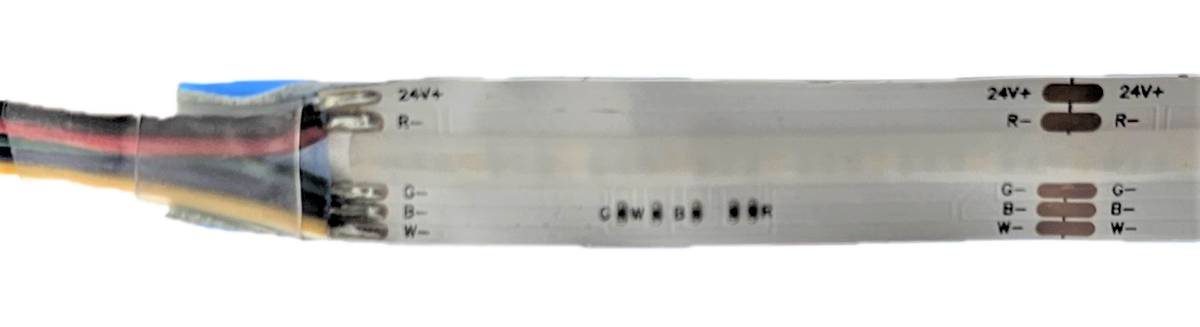

RGBW spotless led strip lyser upp på nära håll
RGBW dotless led strip light närbild (förlåt för den suddiga bilden ;)

För att ansluta bandet, läs markeringarna på transformatorhuvudet, som ska visa + och R, G, B, W. Ibland är de märkta -1,-2,-3 och -4 i samma ordning.

  • + det viktigaste är att ansluta kabeln till rätt uttag
  • Om färgerna går till fel plintar, t.ex. rött blir grönt, byter du bara plats på de färgade trådarna. Bandet går inte sönder om det är felaktigt anslutet, men om plus- och minustrådarna är fel kommer det inte att lysa.

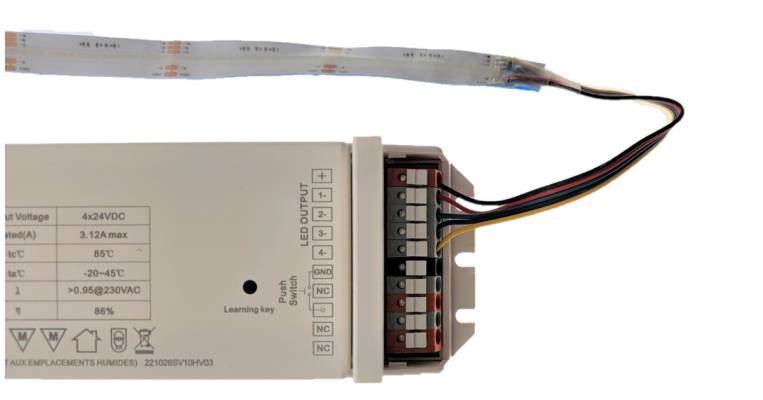

bandanslutning för RGBW Led-transformator för ljusband
transformatoranslutningar + , -1-2-3-4 RGBW

Testa igen genom att dra för att se till att ledningarna sitter ordentligt på plats. Anslut kontakten till väggen så tänds lamporna. En särskild styrenhet behövs för att dimma och färgjustera RGB-remsan.

LED-transformator + styrenhet (RGB eller CCT)

I dessa fall ansluts transformatorn direkt till styrenhetens INPUT + och - terminaler och LED-lampan OUTPUT RGBW eller CCT till sina respektive terminaler.

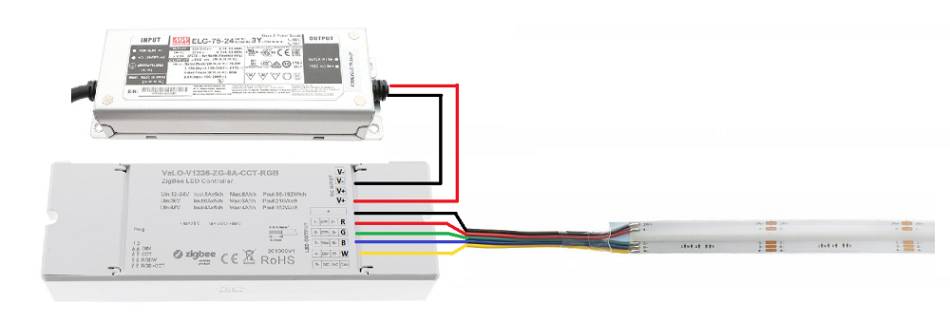

bandanslutning, RGBW Led bandanslutning till transformator och styrenhet
RGBW Led-ljusband anslutning till transformator och styrenhet

IP65 LED-transformatoranslutning med endast kablar utan kontakter

Dessa transformatorer är avsedda för fast nätinstallation, vilket är elarbete. De är tydligt märkta och säkra att installera. Lågströmsinstallationen av LED-remsan kan göras av konsumenten själv, så länge han tillhandahåller kontakterna. För vattentäta (IP65) installationer krävs dock mer försiktighet än vanligt, så installatören bör ta ansvar för att ansluta båda ändarna och vattentäta alla anslutningar.

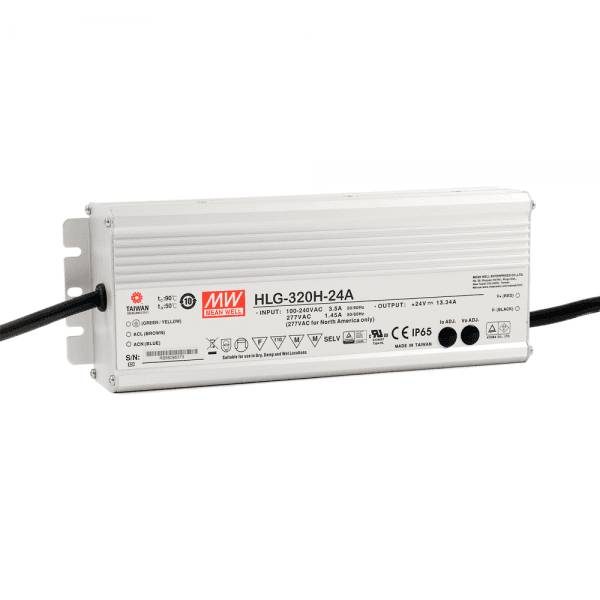

bandanslutning, IP65-transformator har vanligtvis bara kablar
En IP65-transformator har vanligtvis endast korta ledningslängder för nätström och svagström, som går ut vattentätt från transformatorn. Anslutningarna görs också med hjälp av en dragavlastning eller vattentät hylsa. Rådgör med en fackman för vattentätning.

Användning och underhåll av LED-stripbelysning

LED-lister är mycket enkla att använda och erbjuder ett brett spektrum av belysningsmöjligheter. Underhållet består främst i att rengöra remsan från damm och smuts. Det är viktigt att komma ihåg att LED-listen inte ska väta om den inte är speciellt utformad för våtutrymmen. LED-listen ska alltid monteras på en aluminiumprofil om det inte är en NEON-list.
