Mätt faktisk effekt hos CCT LED-spots och paneler

Färgtemperaturstyrd belysning eller CCT-belysning är superpopulärt. Nästan alla hem vi designar har anpassningsbar belysning och det finns en viss förvirring när det gäller att beräkna effekten. I den här artikeln berättar vi vad den faktiska uteffekten för CCT LED-spots och paneler är när den mäts.

Varför mäta den faktiska effekten hos CCT LED-armaturer?

Ofta anges en armaturs effekt med endast en färgtemperatur (t.ex. "9W"), men CCT-armaturer har både en varm och en kall LED-krets. Om båda LED-kretsarna är tända samtidigt utan en CCT-transformator kan den tillförda effekten bli upp till dubbelt så hög. CCT-transformatorn delar upp effekten från den varma och den kalla LED-kretsen så att den förblir konstant. Om

en 9 W CCT-spot används felaktigt är den i praktiken en 18 W-armatur

- i så fall skulle både den varma och den kalla lysdioden vara på med full effekt samtidigt. Detta är inte bara en teoretisk risk - armaturens elektronik kan skadas av för mycket ström om styrenheten inte är konstruerad för denna användning. CCT-spotlights och paneler indikerar därför rätt ingångseffekt som standard.

---

CCT LED-strålkastare - Faktiska mätresultat

Nedan finns en tabell över de fyra rekommenderade CCT-platserna. Varje spot är uppmätt vid tre olika färgtemperaturer. OBS! Spot R023, R033 och SQ033 mättes med en opal kupa. Kupan kan tas bort, vilket ökar det totala ljusflödet med +10-15% och gör ljuskäglan smalare och ljuset når längre (Lux 1m bort). Alla dessa armaturer kännetecknas av en infälld ljuskälla. Spot 023 har en lins av frostat glas som inte går att ta bort. Modell 023 har ljuskällan på ytan. Alla mätningar görs med en Zigbee CCT-styrenhet.

Produkt	Färgtemperatur	Effekt (W)	Ljusflöde (lm)	CRI	R9	Lux 1m	Verkningsgrad (lm/W)
023	Varm vit	9.3	577	97	99	750	62
	Neutral vit	9.3	688	95	96	891	74
	Kall vit	9.3	799	92	92	1032	85
R023	Varm vit	9.1	481	98	99	196	53
	Neutral vit	9.1	563	95	96	229	62
	Kall vit	9.1	645	92	92	262	71
R033	Varm vit	9.4	683	90	90	266	73
	Neutral vit	9.4	744	91	91	289	80
	Kall vit	9.4	804	91	92	311	86
SQ033	Varm vit	9.1	558	90	90	207	61
	Neutral vit	9.1	639	91	92	236	70
	Kall vit	9.1	719	91	94	265	78

---

Vad kan vi lära oss av resultaten från LED-spotsen?

• Alla spotlights ligger kvar på 9,1-9,4 W - vilket innebär att styrenheten är konstruerad för en krets i taget.
• Kallt ljus ger upp till 40% mer ljus än varmt ljus eftersom det har en högre verkningsgrad.
• Alla spotlights uppnår en CRI på över 90 - ett utmärkt val för inomhusbruk och färgprecision.

---

CCT LED-paneler - Faktiska mätresultat

Nedan visas mätresultaten för alla testade paneler. Olika storlekar ingår (ø120 → 300x300 mm) Alla mätningar görs med en Zigbee CCT-styrenhet.

Produkt	Färgtemperatur	Effekt (W)	Ljusflöde (lm)	CCT (K)	CRI	R9	Lux 1m	Verkningsgrad (lm/W)	Spotlight-vinkel (°)
Tak ø120	Varm vit	6.5	477	3235	98	99	155	74	124
	Neutral vit	6.5	486	4236	98	94	158	75	124
	Kall vit	6.5	495	5236	99	92	161	76	124
Tak ø160	Varm vit	9.6	796	2658	97	99	243	83	129
	Neutral vit	9.6	871	4624	97	95	266	91	129
	Kall vit	9.6	945	6589	97	90	289	99	129
Tak ø200	Varm vit	15.2	1282	2896	98	99	403	85	127
	Neutral vit	15.4	1368	4192	98	99	430	90	127
	Kall vit	15.6	1453	5488	98	98	456	95	127
Panel 300x300	Varm vit	15.6	1355	2736	97	987	379	87	131
	Neutral vit	15.6	1488	4617	97	98	405	96	131
	Kall vit	15.6	1621	6498	97	98	431	104	131

---

Paneler: Vad säger uppgifterna oss?

• I CCT-paneler är strömförbrukningen helt klart en funktion av den enskilda LED-kretsen, inte summan av dem.
• Verkningsgraden är något bättre än för spotlights.
• CRI ligger över 97 i nästan alla värden, vilket gör dem idealiska för arbetsbelysning.

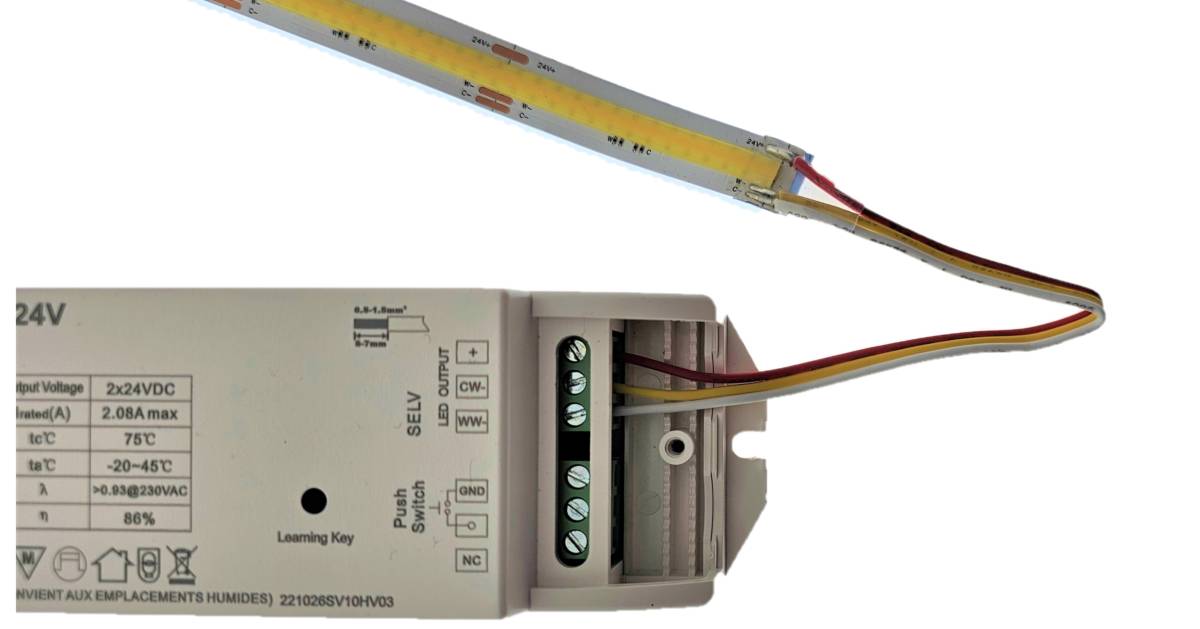

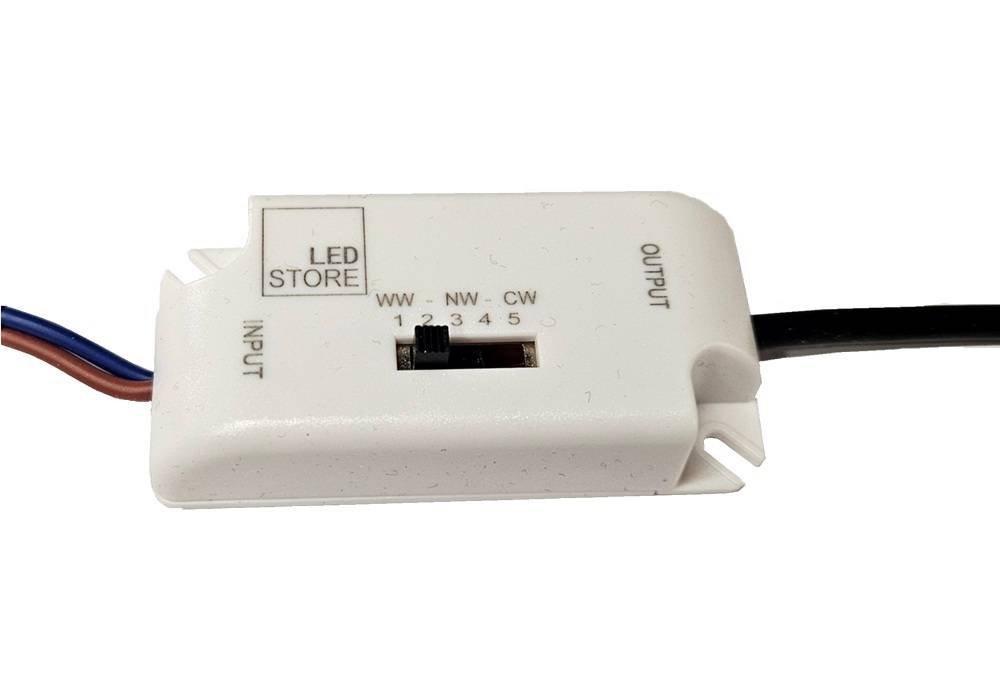

I ett rum med träpaneler förändras träets och golvets nyanser dramatiskt beroende på vilken nyans av vitt ljus du justerar från panelerna. Även om styrenheten tillåter det under en kort tid, kommer en kontinuerlig 2x belastning att leda till överhettning och fel på komponenterna. Anslut därför aldrig varmt och kallt till samma terminal, utan regleringen bör ske med transformatorer och reaktorer som är avsedda för CCT-reglering. Bilden visar ett CCT Led-ljusband med samma kabeldragning som CCT-spots eller CCT-paneler. Om du bara vill standardisera färgen en gång och inte vill använda reglage kan du installera en skjutbrytare däremellan för att välja nyans. CCT-skjutbrytare för inställning av färgtemperatur under installationen.

---

Vanliga frågor och svar (FAQ)

Varför är en CCT-armatur inte dubbelt så kraftfull, trots att den har två LED-kretsar?

Eftersom styrenheten delar upp strömmen i kretsarna förhindrar detta överbelastning.

Är kallt ljus alltid mer effektivt än varmt ljus?

Ja, kallt ljus (5000-6500K) ger normalt mer ljus vid samma wattal (5-15%).

Kan jag kombinera kallt och varmt ljus till en neutral färg?

Direkt till ET! Endast med en dedikerad styrenhet som begränsar strömmen till LED-kretsen. Annars kommer du att bryta LED-kretsen genom att överbelasta den.

Hur har du mätt värdena?

Alla värden mättes på ett avstånd av 1 m med en kalibrerad fotometer.

Vilken armatur är lämplig för exakt arbetsbelysning?

Välj CRI >95 och ett högt luxvärde - till exempel en 300x300-panel eller 023-spot.

Vad händer om jag överbelastar en CCT-armatur?

Överhettning och brott

---

Sammanfattning

• CCT-armaturer erbjuder justerbarhet och exakt färgåtergivning.
• Luxen påverkas av linsens öppningsvinkel, även om lumen är densamma.
• Väl utformad belysning ger alltid den bästa lösningen för hemmet, kontoret och offentliga utrymmen.

---
