Zigbee CCT-transformatorer

Zigbee CCT-produkter som du kan använda när du vill ha steglös CCT-styrning.

Armaturen beställs utan egen transformator och en grupptransformator väljs för CCT spots eller CCT paneler, samt för CCT led strip lighting.

Transformatorstorleken för spotlights och paneler beräknas genom att addera Watt + 25%.

För CCT led strip räcker det med en marginal på 15%.

t.ex. 4x 9W CCT-spot = 45W, så den närmaste är 50W

Några av våra Zigbee Led-drivrutiner

RF CCT-transformatorer

RF CCT-produkter som du kan använda när du vill ha steglös CCT-styrning. Armaturen beställs utan egen transformator och en grupptransformator väljs för CCT-spotlights eller CCT-paneler, samt för CCT led strip lighting.

Transformatorstorleken för spotlights och paneler beräknas genom att addera Watts + 25%.

För CCT led strip räcker det med en marginal på 15%.

Några av våra RF Led-drivrutiner

DALI2 (DT8) CCT-transformatorer

DALI2 CCT-produkter som du kan använda när du vill ha steglös CCT-styrning.

Armaturen beställs utan egen transformator och en grupptransformator väljs för CCT spots eller CCT paneler, samt för CCT led strip lighting.

Transformatorstorleken för spotlights och paneler beräknas genom att addera Watt + 25%.

För CCT led strip räcker det med en marginal på 15%.

t.ex. 4x 9W CCT-spot = 45W, så den närmaste är 50W

Några av våra DALI2 (DT8) LED-drivrutiner

CCT-ledningsnät

Med våra kablage kan du snabbt och säkert installera CCT-spots och CCT-paneler direkt på en transformator. Alla armaturer installeras parallellt på samma transformator.

Spottarna levereras som standard med en 15 cm anslutningskabel med kontaktdon, så du kan enkelt skapa din egen uppsättning med dessa kablar.

med 3 m distanskablar kan du till och med sätta 2 i rad. Alla anslutningspunkter har IP54-tät dragskydd.

I fördelningslådorna (3 och 6) är det inte obligatoriskt att installera en lampa på varje kontakt.

VAD ÄR CRI, FÄRGÅTERGIVNINGSINDEX

LED-lampor av hög kvalitet har också ett högt färgåtergivningsindex, eller CRI. Ett bra färgåtergivningsindex (CRI) för hemmabruk är över 90, och nuförtiden är många marknadslampor tyvärr närmare 80.

CRI anger hur väl en LED-lampa återger färgerna som de ska vara. För designers och arkitekter, liksom för inredningsarkitekter, bör detta vara en av de viktigaste faktorerna att ta hänsyn till. Se till att belysningen är perfekt så att ditt konstverk blir vad det är tänkt att vara.

Index för färgåtergivning

Färgåtergivningsindex uttrycks som ett tal på en skala från noll till 100, där 0 = ingen färgåtergivning och 100 = full färgåtergivning. Färgåtergivningsindexet för LED-lampor kallas även Ra och mäts på en mindre skala än CRI. Detta Ra-värde inkluderar inte röda toner eller hudtoner, till exempel, så det är en "glansig" siffra för den verkliga kvaliteten hos en LED-lampa.

RA-värde

Ra-värdet mäter färgåtergivningen med hjälp av åtta olika referensfärger. CRI tar hänsyn till det bredare (15) våglängdsområdet, inklusive röda och andra varma färger.

Ra-värdet beräknas genom att minska våglängdsområdet, vikta de blå och violetta tonerna och beräkna det viktade genomsnittet av R-talen 1-8.

Från Ra-värdet undantas t.ex. färgåtergivningen av starka röda, gula och gröna toner samt nyanser som ligger nära hudtonen. Dessa beskrivs med R-värden mellan 9 och 15. Nedan följer en bild på ett mätresultat som lätt förvirrar konsumenten.

Denna mätning är från en 9W CCT Led spot

Läs mer om detta ämne:

Färgåtergivning hos LED - Vad är skillnaden mellan CRI och Ra-värde?

CCT CONTROLLABLE PRODUCT har vunnit guld- och bronsmedaljer i tre internationella designtävlingar år 2023!

Janne Halttu har utvecklat sin egen produktfamilj sedan företaget grundades. Under hela produktutvecklingsprocessen har hans egen erfarenhet av att bygga hus och installera belysning stått högst upp på kravlistan. I kravlistan för CCT-strålkastare med färgtemperaturstyrning ingick följande egenskaper:

1. Hög kvalitet - Alla delar av armaturen är färdigbearbetade ända ner till anslutningsdonen.
2. Hög ljuskvalitet - LED-kretsen i armaturerna har en mycket hög färgåtergivning, upp till CRI98!
3. Smarta hem - Kan anslutas till smarta belysningsstyrningssystem som Zigbee, DALI2 utan behov av en särskild bastransformator
4. Snabb att installera - Armaturen har en snabbkoppling för en bastransformator, en förkontakterad anslutningskabel eller ett kablage
5. Minst 600 lumen - Armaturen har en avtagbar opal som har till uppgift att minska armaturens bländning. Genom att ta bort linsen kan ljusflödet ökas med 10-15%
6. Upp till 55 mm hög armatur - Armaturen måste passa in i en finsk standardtakkonstruktion bestående av 49x49 mm bärläkt + 13 mm gipsskiva.
7. Liten transformator - Armaturens standardtransformator får plats genom armaturens monteringshål.
8. TRIAC-dimbar - Armaturens bastransformator är TRIAC-dimbar.
9. Kedjekopplingsbar - Armaturens standardtransformator är kedjekopplingsbar
10. Lång livslängd - Armaturen har en brinntid på +50.000 timmar och en garanti på 7 år
11. Modulär stomme - Armaturens kylfläns är en spiralformad LED-modul av standardstorlek som är utbytbar. Vi använder alltid samma LED-modul i så många produkter som möjligt för att göra det miljövänligt.
12. Hållbarhet - Armaturernas komponenter måste kunna köpas senare.

LedStores innovativa CCT led-familj av armaturer har 2023 deltagit:

Internationella arkitektur- och designutmärkelser

A' Design-utmärkelsen

BIGSEE

Resultatet blev guld och brons i kategorin ljusdesign!

VINNANDE INNOVATION I DELAR

Allt det ovanstående är egenskaper hos CCT-spots. Vi har t.ex. fortfarande led-kretsar i lager från produkter som tillverkades för 10 år sedan. På så sätt kan kunden vara säker på att reservdelar finns tillgängliga under lång tid. Produktfamiljen CCT led-armaturer lanserades ursprungligen med 10 armaturer, men sedan dess har familjen utökats och utvecklats. Idag består familjen av 55 produkter:

• 35 olika CCT led spots, vars utveckling startade 2018 och familjen lanserades 2019
• 10 olika CCT Led-paneler, vars utveckling inleddes 2019 och vars familj lanserades 2020
• 10 olika CCT Led-ljusband, vars utveckling påbörjades 2019 och som kommer att lanseras 2020

Allt-i-ett-system. Välj din CCT justerbara led-armatur efter eget val. Alla produkter har hög kvalitet: färgåtergivning CRI 98 och 5-7 års garanti.

VAD ÄR DEN VERKLIGA INNOVATIONEN HÄR?

Det har funnits CCT-lampor på marknaden i några år nu, men alla har bara använt förmonterade brytare med en CRI på cirka 80. Dessa produkter har också ofta varit tillverkade av plast eller tunn plåt, med dålig färgåtergivning. Det är okej att kunderna fritt kan välja ljusets nyans under installationen, men varför stanna där?

"Jag ville vara säker på att armaturerna alltid skulle framhäva det bästa hos föremålen när inredningen förändras, när ny konst sätts upp på väggen eller mattan byter färg. Därför har jag designat en hel serie downlights som är vackra, har lång livslängd, kan användas fritt i alla smarta belysningssystem och har högsta möjliga ljuskvalitet, CRI98. Armaturerna är lätta att installera, och eftersom de är lågspänningsarmaturer med plug n play-kontakter behöver du inte kompromissa!"

- Janne Halttu

TVÅ INSTALLATIONSMETODER

Grundläggande:

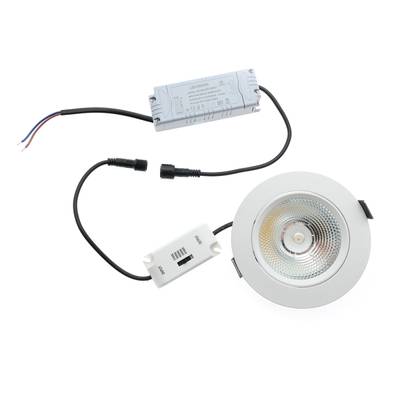

Standard, där armaturen levereras med en transformator med en 3-lägesbrytare. Med omkopplaren kan du välja en ljustemperatur på 2900K/4000/5500K i installationsskedet. Armaturen är TRIAC-dimbar. Led-armaturerna kan installeras i kedjor.

Anpassningsbar:

Fritt valbar från 2900-5500K. Valet görs av önskat ljusstyrningssystem, t.ex. ZIgbee, DALI2, Z-Wave , etc. Alla lampor är 24VDC parallellkopplade. Lätt att lägga till/ta bort Led-lampor. Det vill säga, armaturen köps "utan egen transformator" och armaturerna parallellkopplas till en grupptransformator. På så sätt styrs alla armaturer bakom transformatorn av en enda grupp och armaturernas CCT-färgtemperatur kan fritt justeras och dimmas.

TILLBEHÖR FÖR PRODUKTFAMILJEN

CCT-produktfamiljen omfattar även en komplett IP54-dragskyddad kabeldragningssats med en 3 meter lång mellankabel och ett urval av 3-delade eller 6-delade splitters.

Du kan också använda din egen 3-poliga kabel för installationen.

VAD ÄR EN ARMATUR MED JUSTERBAR FÄRGTEMPERATUR?

En CCT-led-lampa är en armatur som gör att du kan ändra färgtemperaturen på vitt ljus. Intervallet beror på led-armaturen, men kan vara så lågt som 2500K - 6500K.

Förändringarna i färgtemperatur, som är tydligt synliga för ögat, sträcker sig från gulaktigt ljus till blåaktigt ljus. En temperaturstyrd LED-lampa ändrar ljusets nyans så att själva armaturen alltid har två parallella LED-kretsar, en kall och en varm.

När blandningsförhållandet mellan de två ändras med ett reglage ändras ljusets färgtemperatur. Förutom möjligheten att ändra ljusets färgtemperatur är armaturerna dimbara.

Olika material och färger reagerar olika på olika ljusspektrum. Det är mycket viktigt att hitta rätt färgtemperatur för att passa dina behov.

Läs mer om detta ämne:

Justera färgtemperaturen på strålkastare, även efter årstiderna

CCT justerbar ledad ljusremsa

Janne Halttu

LedStore.fi-företagare som har byggt 4 egnahemshus åt sin familj och renoverat flera fastigheter. Med 20 års erfarenhet inom byggbranschen har jag skaffat mig mycket kunskap om konstruktioner och elarbeten för flera hus. Jag har arbetat med Led-belysning i över 10 år. Jag är expert på Led-belysning, jag skriver artiklar och jag är ljusdesigner. Jag hjälper ofta kunder med elektriska och strukturella frågor relaterade till belysning och husbyggnad.
