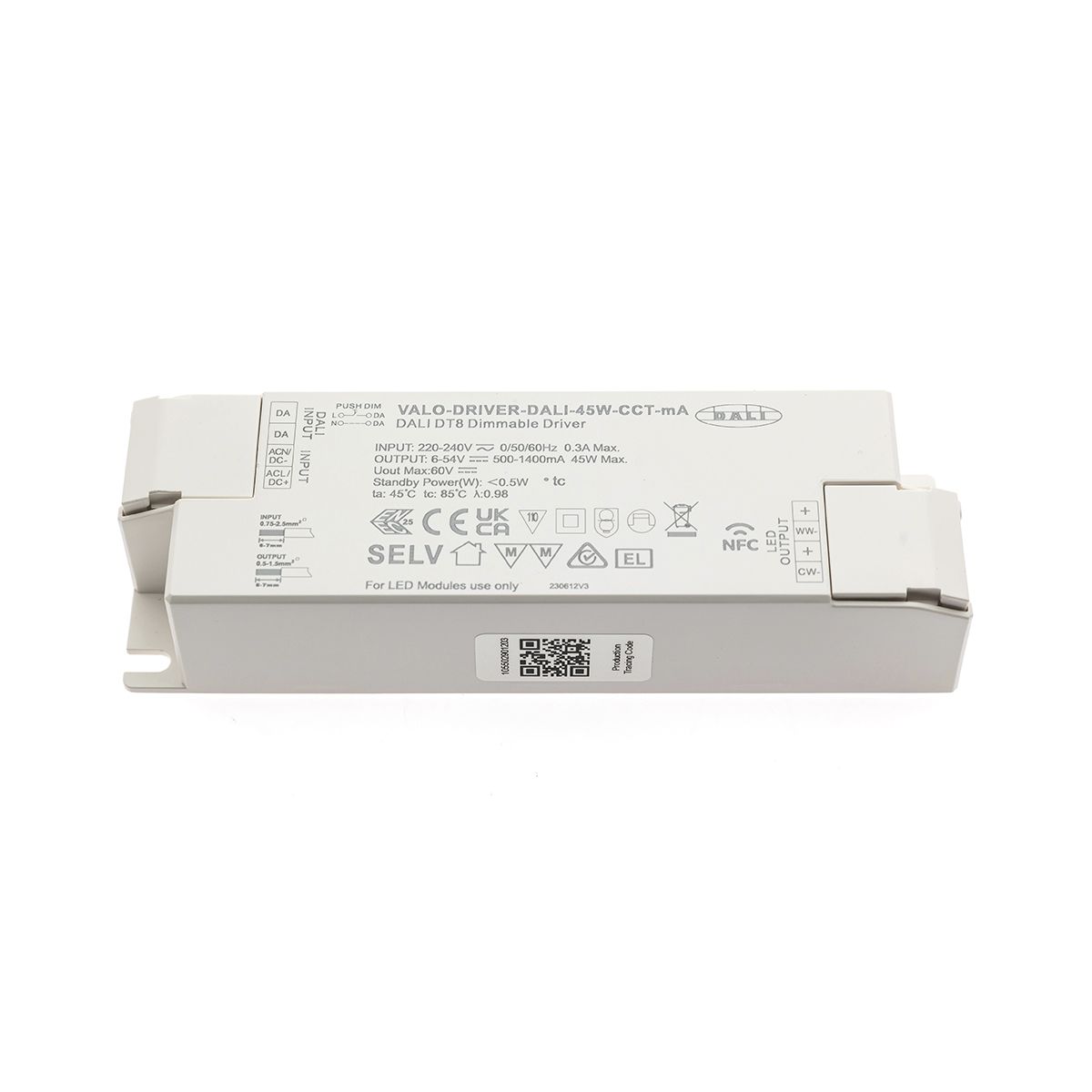

DALI DT8 LED-transformator 45W, CCT, 400-1500mA

DALI DT8 CCT Driver, justerbar 500-1400mA 45W

Högkvalitativ DALI-strömförsörjning med justerbar ström 500-1400 mA, max. 45W belastning. Strömförsörjningen har en enda utgång som kan förgrenas till flera armaturer vid behov. Strömförsörjningen har skruvkontakter på ingång och utgång. Transformatorn kan användas i ett DALI2-system.

Garanti upp till 5 år!

Ställdonet är endast lämpligt för torra utrymmen (IP21).

CE, RoHS, SELV

Hur använder jag 45W DALI DT8 -led transformator?

Mest använda LedStore-produkter för 45W DALI-transformator

• CCT Led-strålkastare 9W 4st
• CCT led plafond 160 12W 3st
• CCT led plafond 200 15W 3st
• CCT led plafond 240 18W 2st
• CCT led panel 300x300 2st

Hur justerar du transformatorns ström?

1. Ta transformatorn till bordet
2. Ladda APPI. Google: SR NFC TOOL eller IOS: SR NFC TOOL
3. Öppna APP:en och skanna QR-koden på styrenheten.
4. Justera mA till önskat värde
5. KLART! Styrenheten behöver INTE ström för att justera!

Hur ansluter jag DT8 CCT DALI led-transformatorn?

• 2 ledningar för DALI-bussen
• 2 kablar för enfärgad led
• 3 kablar för CCT-justerbara led-lampor
• 2 kablar för AC

Funktioner för DALI DT8 CCT 45W mA justerbar styrenhet

• 500-1400mA ström kan väljas via NFC-programmeringsverktyg. Min. strömbrytare lägre 0,1mA
• Inställning av DALI-adress/grupp/scen via NFC-programmeringsverktyg.
• Inbyggt DALI-2-gränssnitt, DALI DT8-enhet.
• Dimbar LED-transformator. Max. max. uteffekt 45W
• Klass Ⅱ strömförsörjning, helt isolerat plasthölje
• hög effektfaktor och verkningsgrad på 95 %
• ON/OFF, dimning och tunable white-reglering
• Amplitud/CCR-dimning, jämn och djup dimning
• Kompatibel med universella DALI-masters som stöder DT6-kommandon
• Funktion för felindikering
• IP20-klassad, lämplig för LED-belysning inomhus
• 5 års garanti

Vad är DALI?

DALI-dimning är ett ljusstyrningssystem som använder ett digitalt protokoll för att kommunicera mellan belysningsstyrenheten och själva lamporna. Detta möjliggör exakt styrning av ljusstyrkan och färgen på enskilda lampor eller grupper av lampor, samt lagring och återställning av förprogrammerade ljusförhållanden. DALI-dimningssystem består vanligtvis av en DALI-styrenhet som skickar kommandon och DALI-kompatibla armaturer som kan ta emot och svara på dessa kommandon.

DALI fungerar bäst när det är designat och byggt från grunden. Det beror på att det behövs två styrledningar mellan enheterna.

De viktigaste funktionerna i ett DALI-system är

• Det är ett fritt protokoll! Vem som helst kan använda det.
• DALI2-certifiering kräver att enheter som tillverkas av olika företag fungerar tillsammans. LedStore använder endast certifierade produkter.
• DALI är ganska enkelt att implementera. Du kan installera ström- och styrkablarna sida vid sida, eftersom de inte behöver skyddas. Så 5 kablar löper överallt: L, N, jord och 2 styrkablar (5×1,5 MMJ).
• Ledningarna kan installeras hur du vill, så länge de befinner sig inom 100 m från DALI BUS-styrenheten. Avståndet kan vara ännu större om repeaters används. Den maximala rekommenderade längden på DALI-nätverket är 300 meter.
• Eftersom DALI använder digitala signaler för kommunikation i stället för analoga signaler, har enheterna samma dimningsvärden. Detta gör att styrgrupperna blir mycket funktionella och exakta.
• Systemets adresseringssystem (DALI-adress) säkerställer att varje enhet eller grupp kan styras individuellt.
• Upp till 64 DALI ECD kan styras av en enda DALI-master.
• En DALI-master kan styra upp till 64 DALI ECG-enheter.
• En DALI-master kan styra upp till 16 grupper.
• En DALI-master kan styra upp till 16 scener.

DALI-terminaler

DALI är en utmaning för en nybörjare att förstå. Vad betyder alla termer? Här är termerna i korthet

DALI-master

En DALI-master är ett kontrollcenter eller hjärta, som vanligtvis också innehåller strömförsörjningen för DALI-bussen. DALI-mastern är hjärnan i systemet och styr alla enheter. Mastern kan programmeras och användas på olika sätt beroende på vilken master det är.

• En USB-anslutning upprättas mellan datorn och mastern och DALI-programvaran installeras på datorn.
• IOT-version där mastern styrs av en mobiltelefon/surfplatta trådlöst via samma Wlan-nätverk.

DALI-buss

Där DALI Master är hjärtat i systemet är DALI-bussen artären. Den transporterar alla kommandon digitalt mellan alla enheter. Bussen är en 2-polig kabel som ansluts till VARJE DALI-enhet! Den maximala längden på bussen är vanligtvis 300 meter. Bussen kan förlängas med repeaters/strömförsörjning eller genom att lägga till DALI-masters.

Strömförsörjning för DALI-buss

Detta ingår vanligtvis i DALI-mastern. Dess funktion är att upprätthålla bussspänningen, bussen bär en 100-300mA 16V spänning som bär information.

ECG

ECG står för Electronic Contor Gear, vilket är en enhet som levererar spänning till lampor etc. Detta inkluderar DALI-transformatorer och DALI-reläer. En DALI-master kan styra upp till 64 (OUTPUT) ECG-enheter.

ECD

ECD står för Electronic Control Device, en enhet som styr enheter som DALI-knappar och DALI-sensorer. En DALI-master kan styra upp till 64 (INPUT) ECD-enheter.

Grupp

I DALI kan enheter läggas till i grupper. En DALI-master kan ha upp till 16 grupper. Syftet med en grupp är att minska antalet DALI-signaler i nätverket och att underlätta användningen. När en grupp får ett kommando, t.ex. att dimma, kommer alla EKG-enheter i gruppen att dimma. Enheterna i gruppen beter sig därför identiskt. Om du vill att enheterna i gruppen ska vara på olika nivåer är detta en scen.

Scen

I DALI kan scener programmeras/lagras på knappar. Det kan finnas upp till 16 scener i en DALI-master. Dessa har värden mellan 0 och 15. Syftet med en scen är att skapa olika belysningslägen.

Till exempel 50 % av effekten från en spotlight i vardagsrummet och 80 % av effekten från en LED-list med ett enda kommando. Detta underlättar den dagliga användningen.

Fördelar med DALI-dimning

Dimbar DALI är en effektiv och flexibel teknik för ljusstyrning som erbjuder många fördelar jämfört med traditionella analoga dimningssystem. Dess precision, energieffektivitet, skalbarhet och förmåga att integreras med andra fastighetsautomationssystem gör den väl lämpad för ett brett spektrum av tillämpningar i kommersiella och industriella byggnader samt bostadshus. Det här är fördelarna med DALI-dimring:

• Noggrannhet: DALI-dimring möjliggör exakt styrning av ljusstyrka och färg på enskilda lampor eller grupper av lampor, vilket kan vara särskilt användbart i kommersiella, industriella och bostadshus.
• Energieffektivitet
: DALI-dimning
• kan bidra till att minska energiförbrukningen och sänka driftskostnaderna genom att möjliggöra exakt styrning av ljusstyrka
och färg på lampor.
• Skalbarhet: DALI-dimningssystem kan enkelt byggas ut för att styra ett stort antal lampor, vilket gör dem väl lämpade för stora kommersiella eller industriella projekt
.
• Integration
: DALI-dimningssystem
• kan enkelt integreras med andra fastighetsautomationssystem, t.ex. HVAC- och säkerhetssystem, vilket ger bättre kontroll och automatisering av belysningen
i byggnaden.
• Flexibilitet: DALI-dimning ger många olika möjligheter att styra belysningen, från enkel på/av-koppling till mer avancerade styrmöjligheter som att ställa in och återställa förprogrammerade ljusförhållanden.
• Gemensam standard
: Den
• säkerställer att enheter från olika tillverkare alltid fungerar
på samma sätt när de kopplas ihop. Gemensam
• standard
: Den säkerställer att
• enheter från olika tillverkare alltid fungerar
på samma sätt när de kopplas ihop.
• Lätt att installera: Tack vare DALI fiberoptisk teknik behöver du inte dela in lampor i zoner eller hålla reda på ledningar. DALI-system har två anslutna ledningar. Dessa ledningar styr alla enheter. Installatörerna behöver inte hålla reda på allt eftersom de inte behöver veta hur lamporna kommer att installeras i slutändan.
• Lätt
att ändra:
• du kan snabbt ändra inställningarna. Efter ett tag kanske du vill byta ut lamporna och skaffa något snyggare.
Med en
• centraliserad programvara kan du enkelt ändra belysningsprofiler
