LED-chip, 24V, 5W, CCT justerbar 2700–6000K, CRI97

I lager hos 100 st
SKU#: LED-chip-24V-CCT-5W

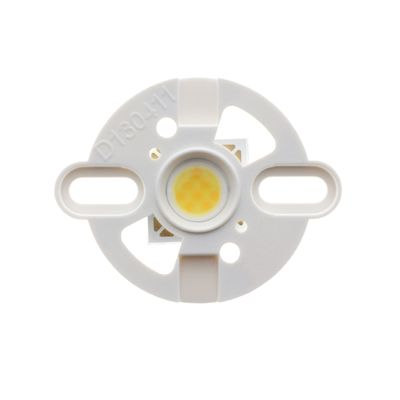

Kompakt 24 VDC 5W LED-chip med justerbar färgtemperatur (CCT) 2700-6000 K. Färgåtergivningsindexet är av mycket hög kvalitet, CRI97. Kylningsrekommendation 120 g, dvs. kylflänsens storlek bör vara minst 50×20 mm (aluminium). Fäste ingår.

  • 24VDC, 5W
  • Chip 13,5 x 13,5 x 1 mm, med fäste 37 x 29 x 3,5 mm
  • Enstaka LED-chip med fäste
  • Färgtemperatur justerbar 2700-6000K
  • Fullt spektrum av ljus, CRI97!
190.00  kr
Levereringsmetoder
Fri leverans för beställningar över order
Betalsätt
Betalningstid upp till 45 dagar
Enkel returnering
Ångerrätt i 30 dagar

  • LED-chip, 24V, 5W, justerbar CCT 2700-6000K, CRI97

    Kompakt 24 VDC 5W LED-chip med justerbar färgtemperatur (CCT) 2700-6000 K. Färgåtergivningsindexet är av mycket hög kvalitet, CRI97. 400-500 lumen beroende på ljusets färgtemperatur, mindre i varmt, mer i kallt. Denna LED-krets är CCT-justerbar, vilket innebär att färgtemperaturen kan justeras genom att blanda de varm- och kallvita ljuskanalerna. Fästet ingår i priset.

    Styrning

    LED-chipet ska anslutas till en 24V CCT-styrenhet eller en lämplig 24V DC-strömförsörjning som möjliggör strömbegränsning per kanal. Det vill säga att den totala effektbelastningen på båda kanalerna inte får överstiga 5W.

    Rekommendationen för kylning är 120 g, dvs. kylflänsens storlek bör vara minst 50×20 mm (aluminium).

    Vi erbjuder 24V CCT-styrenheter för RF-, Zigbee- och DALI-system.

    Dimensioner:

    Chip: 13,5 mm x 13,5 mm

    LED-dioddiameter: 7,5 mm

    Konsol: 37 mm x 29 mm

    Anslutningar

    Stift / vinkel funktion
    2W+Positiv anod, varmt ljus kanal 2 för konduktiv styrning
    2C+ Positiv anod, kallt ljus kanal 2 för konduktiv styrning
    C+Positiv anod, kallt ljus kanal 3/4 för konduktiv styrning
    W+Positiv anod, kalljuskanal 3/4 för ledningsstyrning
    c-Negativ katod, kalljuskanal 3/4 för ledningsstyrning
    W- Negativ katod, varm ljuskanal 3/4 för ledning

    Instruktioner för kabeldragning

    2-polig CCT-styrning:

    Använd plintarna 2W+ och 2C+ för att ansluta till motsvarande plintar på styrenheten

    3-polig CCT-styrning (vanligast):

    1. Anslut W- till den varma negativa polen (WW-) på LED-drivdonet

    2. Anslut C- till den kalla negativa polen (CW-) på LED-styrenheten

    3. Anslut C+ och W+ till samma positiva pol på LED-kontrollenheten (+)

    4-polig CCT-styrning (sällsyntast):

    1. Anslut W- till LED-styrenhetens varma minuspol (WW-)

    2. Anslut C- till den kalla negativa polen (CW-) på LED-kontrollenheten

    3. Anslut LED-lampan W+ till styrenhetens positiva pol (WW+)

    4. Anslut C+ till LED-styrenhetens positiva pol (CW+)

    Obs!

    Anslut inte direkt till en 24 V-strömförsörjning utan en strömbegränsare, för om du matar 5 W till båda kanalerna samtidigt kommer du att mata 10 W till kretsen och den kommer att gå sönder.

    Säkerställ god värmeledningsförmåga; använd antingen en kylfläns eller en likvärdig kylfläns som kylfläns. Använd en termisk/syrapasta.

LED-chip, 24V, 5W, justerbar CCT 2700-6000K, CRI97

Kompakt 24 VDC 5W LED-chip med justerbar färgtemperatur (CCT) 2700-6000 K. Färgåtergivningsindexet är av mycket hög kvalitet, CRI97. 400-500 lumen beroende på ljusets färgtemperatur, mindre i varmt, mer i kallt. Denna LED-krets är CCT-justerbar, vilket innebär att färgtemperaturen kan justeras genom att blanda de varm- och kallvita ljuskanalerna. Fästet ingår i priset.

Styrning

LED-chipet ska anslutas till en 24V CCT-styrenhet eller en lämplig 24V DC-strömförsörjning som möjliggör strömbegränsning per kanal. Det vill säga att den totala effektbelastningen på båda kanalerna inte får överstiga 5W.

Rekommendationen för kylning är 120 g, dvs. kylflänsens storlek bör vara minst 50×20 mm (aluminium).

Vi erbjuder 24V CCT-styrenheter för RF-, Zigbee- och DALI-system.

Dimensioner:

Chip: 13,5 mm x 13,5 mm

LED-dioddiameter: 7,5 mm

Konsol: 37 mm x 29 mm

Anslutningar

Stift / vinkel funktion
2W+Positiv anod, varmt ljus kanal 2 för konduktiv styrning
2C+ Positiv anod, kallt ljus kanal 2 för konduktiv styrning
C+Positiv anod, kallt ljus kanal 3/4 för konduktiv styrning
W+Positiv anod, kalljuskanal 3/4 för ledningsstyrning
c-Negativ katod, kalljuskanal 3/4 för ledningsstyrning
W- Negativ katod, varm ljuskanal 3/4 för ledning

Instruktioner för kabeldragning

2-polig CCT-styrning:

Använd plintarna 2W+ och 2C+ för att ansluta till motsvarande plintar på styrenheten

3-polig CCT-styrning (vanligast):

1. Anslut W- till den varma negativa polen (WW-) på LED-drivdonet

2. Anslut C- till den kalla negativa polen (CW-) på LED-styrenheten

3. Anslut C+ och W+ till samma positiva pol på LED-kontrollenheten (+)

4-polig CCT-styrning (sällsyntast):

1. Anslut W- till LED-styrenhetens varma minuspol (WW-)

2. Anslut C- till den kalla negativa polen (CW-) på LED-kontrollenheten

3. Anslut LED-lampan W+ till styrenhetens positiva pol (WW+)

4. Anslut C+ till LED-styrenhetens positiva pol (CW+)

Obs!

Anslut inte direkt till en 24 V-strömförsörjning utan en strömbegränsare, för om du matar 5 W till båda kanalerna samtidigt kommer du att mata 10 W till kretsen och den kommer att gå sönder.

Säkerställ god värmeledningsförmåga; använd antingen en kylfläns eller en likvärdig kylfläns som kylfläns. Använd en termisk/syrapasta.

  • Toimitustila I lager
  • Tillverkare Ledstore
  • Produktväg Hemsida Enligt egenskapernaVoltLED 24V LED-chip, 24V, 5W, CCT justerbar 2700–6000K, CRI97
  • Kategori LED 24V
  • SKU LED-chip-24V-CCT-5W
  • Lumen 500
  • Storlek Chipstorlek 13,5 x 13,5 x 1 mm, LED-dioddiameter 7,5 mm, med fäste 37 x 29 x 3,5 mm
  • Watt 5
  • Färgtemperatur (K) CCT Justerbar, 2700, 6000
  • Färgåtergivning (CRI ±3) 97
