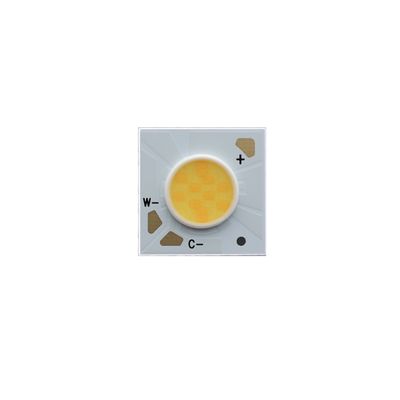

LED-chip 35–39 V, 120–300 mA, 5–12 W, CCT justerbar 2700–6000 K, CRI97

Name: LED-chip 35–39 V, 120–300 mA, 5–12 W, CCT justerbar 2700–6000 K, CRI97
Brand: Ledstore
SKU: LED-chip-mA-CCT-12W
Price: 19.83 SEK
Availability: InStock

I lager hos 100 st

SKU#: LED-chip-mA-CCT-12W

Kompakt LED-chip för konstant ström, även med justerbar färgtemperatur (CCT) 2700-6000 K. Mycket hög kvalitet på färgåtergivningsindex, CRI97. 400-1200 lumen beroende på strömstyrka (120-300 mA).

35-39V, 120-300mA, 5-12W
Chip 13,5 x 13,5 x 1 mm, med fäste 37 x 29 x 3,5 mm
Enstaka LED-chip med fäste
Färgtemperatur justerbar 2700-6000K
Fullt spektrum av ljus, CRI97!

212.00 kr

Lägg till en kommentar till ordern

Levereringsmetoder

Fri leverans för beställningar över order

Betalsätt

Betalningstid upp till 45 dagar

Enkel returnering

Ångerrätt i 30 dagar

LED-chip, 35-39V, 120-300mA, 5-12W, justerbar CCT 2700-6000K, CRI97
Kompakt LED-chip som arbetar med konstant ström, även med justerbar färgtemperatur (CCT) 2700-6000 K. Mycket hög kvalitet på färgåtergivningsindex, CRI97. 400-1200 lumen beroende på den ström som används (120-300 mA) och ljusets färgtemperatur, mindre i varmt, mer i kallt.
Denna LED-krets är CCT-justerbar, vilket innebär att färgtemperaturen kan justeras genom att blanda de varm- och kallvita ljuskanalerna. Fästet ingår i priset.
Styrning
Detta LED-chip ska anslutas till en standardströmförsörjning på 120-300 mA. Vi har lämpliga standardströmförsörjningar med CCT-styrning för RF-, Zigbee- och DALI-system.
Kylningsrekommendation 120-250 g beroende på chipets effekt, dvs. kylflänsens storlek bör vara minst 50x20 mm - 60×25 mm (aluminium).
Led-kretsens effekt och kylning
Effekten hos en Led-krets bestäms av den konstanta ström som appliceras på den i spänningsintervallet 35-39V (0-100%). Nedan finns en tabell med ström-, effekt- och kylningskrav:
Ström (mA) Effekt (W) Kylning (g)
120 mA 5 W 120 g
150 mA 7 W 150 g
200 mA 9 W 200 g
300 mA 12 W 250 g
Dimensioner:
Chip: 13,5 mm x 13,5 mm
LED-dioddiameter: 7,5 mm
Monteringsfäste: 37 mm x 29 mm
Anslutningar
Stift / vinkel funktion
+ Positiv anod
C- Negativ katod, kall ljuskanal
W- Negativ katod, varm ljuskanal
Instruktioner för kabeldragning
1. Anslut W- till den varma negativa polen (WW-) på LED-drivdonet
2. Anslut C- till den kalla negativa polen (CW-) på LED-kontrollenheten
3. Anslut + till LED-styrenhetens pluspol (+), om styrenheten har två pluspoler ansluts de till en pluspol
Obs!
Säkerställ god värmeledningsförmåga; använd antingen en kylfläns eller en likvärdig kylfläns som kylfläns. Använd en värme/silikonpasta.

LED-chip, 35-39V, 120-300mA, 5-12W, justerbar CCT 2700-6000K, CRI97

Kompakt LED-chip som arbetar med konstant ström, även med justerbar färgtemperatur (CCT) 2700-6000 K. Mycket hög kvalitet på färgåtergivningsindex, CRI97. 400-1200 lumen beroende på den ström som används (120-300 mA) och ljusets färgtemperatur, mindre i varmt, mer i kallt.

Denna LED-krets är CCT-justerbar, vilket innebär att färgtemperaturen kan justeras genom att blanda de varm- och kallvita ljuskanalerna. Fästet ingår i priset.

Styrning

Detta LED-chip ska anslutas till en standardströmförsörjning på 120-300 mA. Vi har lämpliga standardströmförsörjningar med CCT-styrning för RF-, Zigbee- och DALI-system.

Kylningsrekommendation 120-250 g beroende på chipets effekt, dvs. kylflänsens storlek bör vara minst 50x20 mm - 60×25 mm (aluminium).

Led-kretsens effekt och kylning

Effekten hos en Led-krets bestäms av den konstanta ström som appliceras på den i spänningsintervallet 35-39V (0-100%). Nedan finns en tabell med ström-, effekt- och kylningskrav:

Ström (mA)	Effekt (W)	Kylning (g)
120 mA	5 W	120 g
150 mA	7 W	150 g
200 mA	9 W	200 g
300 mA	12 W	250 g

Dimensioner:

Chip: 13,5 mm x 13,5 mm

LED-dioddiameter: 7,5 mm

Monteringsfäste: 37 mm x 29 mm

Anslutningar

Stift / vinkel	funktion
+	Positiv anod
C-	Negativ katod, kall ljuskanal
W-	Negativ katod, varm ljuskanal

Instruktioner för kabeldragning

1. Anslut W- till den varma negativa polen (WW-) på LED-drivdonet

2. Anslut C- till den kalla negativa polen (CW-) på LED-kontrollenheten

3. Anslut + till LED-styrenhetens pluspol (+), om styrenheten har två pluspoler ansluts de till en pluspol

Obs!

Säkerställ god värmeledningsförmåga; använd antingen en kylfläns eller en likvärdig kylfläns som kylfläns. Använd en värme/silikonpasta.

Toimitustila I lager
Tillverkare Ledstore
Produktväg Hemsida Enligt egenskaperna Kelvin 1800K - 2900K LED-chip 35–39 V, 120–300 mA, 5–12 W, CCT justerbar 2700–6000 K, CRI97
Kategori 1800K - 2900K
SKU LED-chip-mA-CCT-12W
Lumen 1200
Storlek Chipstorlek 13,5 x 13,5 x 1 mm, LED-dioddiameter 7,5 mm, med konsolstorlek 37 x 29 x 3,5 mm
Watt 12
Färgtemperatur (K) CCT Justerbar, 2700, 6000
Färgåtergivning (CRI ±3) 97
