LED-chip 35–39 V, 300-500mA, 12-21W, CCT justerbar 2700–6000 K, CRI97

I lager hos 80 st
SKU#: LED-chip-mA-CCT-21W

Kompakt LED-chip för konstant ström, även med justerbar färgtemperatur (CCT) 2700-6000 K. Mycket hög kvalitet på färgåtergivningsindex, CRI97. 1000-2000 lumen beroende på strömstyrka (300-500 mA).

  • 35-39V, 300-500mA, 12-21W
  • Chip 15,85 x 15,85 x 1mm, med fäste 37 x 30 x 3,5mm
  • Enstaka LED-chip med fäste
  • Färgtemperatur justerbar 2700-6000K
  • Fullt spektrum av ljus, CRI97!
478.00  kr
Levereringsmetoder
Fri leverans för beställningar över order
Betalsätt
Betalningstid upp till 45 dagar
Enkel returnering
Ångerrätt i 30 dagar

  • LED-chip, 35-39V, 300-500mA, 12-21W, CCT justerbar 2700-6000K, CRI97

    Kompakt LED-chip med standardström och justerbar färgtemperatur (CCT) 2700-6000 K. Mycket hög kvalitet på färgåtergivningsindex, CRI97. 1000-2000 lumen beroende på den ström som används (300-500 mA) och ljusets färgtemperatur, mindre i varmt, mer i kallt. Denna LED-krets är CCT-justerbar, vilket innebär att färgtemperaturen kan justeras genom att blanda de varm- och kallvita ljuskanalerna. Konsolen ingår i priset.

    Styrning

    Detta LED-chip ska anslutas till en standardströmförsörjning på 300-500 mA. Vi har lämpliga standardströmförsörjningar med CCT-styrning för RF-, Zigbee- och DALI-system.

    Kylningsrekommendation 250-350 g beroende på chipets effekt, dvs. kylflänsens storlek bör vara minst 60×25 mm - 70x30 mm (aluminium).

    Led-kretsens effekt och kylning

    Effekten hos en Led-krets bestäms av den konstanta ström som tillförs den i spänningsområdet 35-39V (0-100%). Nedan finns en tabell med ström-, effekt- och kylningskrav:

    Ström (mA)Effekt (W)Kylning (g)
    300 mA12 W250 g
    350 mA15 W275 g
    450 mA18 W300 g
    500 mA21 W350 g

    Dimensioner:

    Chip: 15,85 mm x 15,85 mm

    LED-dioddiameter: 10,5 mm

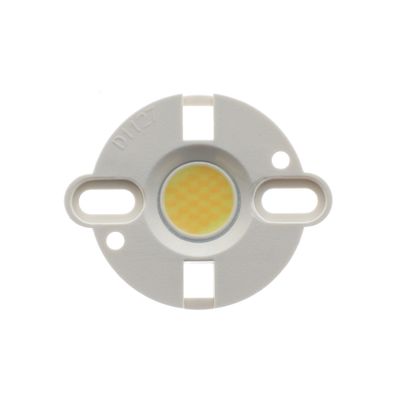

    Monteringsfäste: 37 mm x 30 mm

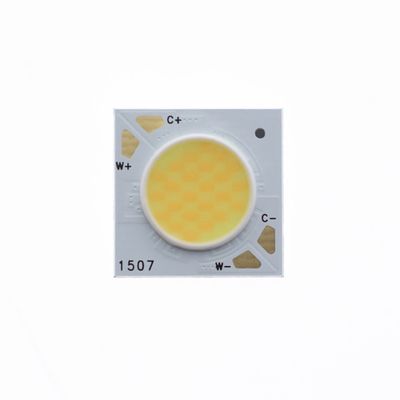

    Anslutningar

    Stift / vinkel funktion
    C+Positiv anod, kall ljuskanal för 3/4-ledningsstyrning
    W+Positiv anod, kalljuskanal för 3/4-ledningsstyrning
    C-Negativ katod, kalljuskanal 3/4 för ledningsstyrning
    W- Negativ katod, varm ljuskanal 3/4 för ledning

    Instruktioner för kabeldragning

    1. Anslut W- till den varma negativa polen (WW-) på LED-styrenheten

    2. Anslut C- till LED-styrenhetens kalla minuspol (CW-)

    3. Anslut W+ till LED-styrenhetens positiva pol (WW+)

    4. Anslut C+ till LED-styrenhetens positiva pol (CW+)

    Obs!

    Säkerställ god värmeledningsförmåga; använd antingen en kylfläns eller en likvärdig kylfläns som kylfläns. Använd en termisk/pigmenterande förening.

LED-chip, 35-39V, 300-500mA, 12-21W, CCT justerbar 2700-6000K, CRI97

Kompakt LED-chip med standardström och justerbar färgtemperatur (CCT) 2700-6000 K. Mycket hög kvalitet på färgåtergivningsindex, CRI97. 1000-2000 lumen beroende på den ström som används (300-500 mA) och ljusets färgtemperatur, mindre i varmt, mer i kallt. Denna LED-krets är CCT-justerbar, vilket innebär att färgtemperaturen kan justeras genom att blanda de varm- och kallvita ljuskanalerna. Konsolen ingår i priset.

Styrning

Detta LED-chip ska anslutas till en standardströmförsörjning på 300-500 mA. Vi har lämpliga standardströmförsörjningar med CCT-styrning för RF-, Zigbee- och DALI-system.

Kylningsrekommendation 250-350 g beroende på chipets effekt, dvs. kylflänsens storlek bör vara minst 60×25 mm - 70x30 mm (aluminium).

Led-kretsens effekt och kylning

Effekten hos en Led-krets bestäms av den konstanta ström som tillförs den i spänningsområdet 35-39V (0-100%). Nedan finns en tabell med ström-, effekt- och kylningskrav:

Ström (mA)Effekt (W)Kylning (g)
300 mA12 W250 g
350 mA15 W275 g
450 mA18 W300 g
500 mA21 W350 g

Dimensioner:

Chip: 15,85 mm x 15,85 mm

LED-dioddiameter: 10,5 mm

Monteringsfäste: 37 mm x 30 mm

Anslutningar

Stift / vinkel funktion
C+Positiv anod, kall ljuskanal för 3/4-ledningsstyrning
W+Positiv anod, kalljuskanal för 3/4-ledningsstyrning
C-Negativ katod, kalljuskanal 3/4 för ledningsstyrning
W- Negativ katod, varm ljuskanal 3/4 för ledning

Instruktioner för kabeldragning

1. Anslut W- till den varma negativa polen (WW-) på LED-styrenheten

2. Anslut C- till LED-styrenhetens kalla minuspol (CW-)

3. Anslut W+ till LED-styrenhetens positiva pol (WW+)

4. Anslut C+ till LED-styrenhetens positiva pol (CW+)

Obs!

Säkerställ god värmeledningsförmåga; använd antingen en kylfläns eller en likvärdig kylfläns som kylfläns. Använd en termisk/pigmenterande förening.

  • Toimitustila I lager
  • Tillverkare Ledstore
  • Produktväg Hemsida LED-belysningLED-chip med justerbar CCT LED-chip 35–39 V, 300-500mA, 12-21W, CCT justerbar 2700–6000 K, CRI97
  • Kategori LED-chip med justerbar CCT
  • SKU LED-chip-mA-CCT-21W
  • Lumen 2000
  • Storlek Chipstorlek 15,85 x 15,85 x 1 mm, LED-dioddiameter 10,5 mm, med fäste 37 x 29 x 3,5 mm
  • Watt 20
  • Färgtemperatur (K) CCT Justerbar, 2700, 6000
  • Färgåtergivning (CRI ±3) 97
