LED-dimmer med inbyggd 24V-transformator - reglering av ljusstyrka och färgtemperatur med en och samma enhet!
LED-dimmer med inbyggd 24V CCT-transformator är en 24V LED-dimmer med inbyggd CCT-dimmer som kan monteras i en kopplingsdosa. Max. 100W belastning. Lösningen är särskilt utformad för 3-tråds CCT LED-lampor (varmvit + kallvit) och möjliggör styrning av både ljusstyrka och färgtemperatur direkt från väggen - utan behov av separata transformatorer eller styrenheter.
Enheten ansluts direkt till 230V nätström som en vanlig triac-dimmer, men matar ut 24V DC för CCT LED-belysning.
Den kompakta storleken på 55 x 55 mm utan den medföljande ytterramen möjliggör installation i en vanlig kopplingsdosa, och den passar t.ex. för Schneider Exxact-ramar. Den kan också infällas i vårt hörnuttag.
Styrning av dimning och färgtemperatur från samma styrenhet
Styrenheten fungerar som en traditionell väggdimmer:
- Rotera för att justera ljusstyrkan
- Dubbelklicka för att ändra läget för färgtemperaturreglering (varm ↔ kall)
Lösningen är logisk och enkel att använda - det finns inget behov av att lära sig separata applikationer eller styrsystem. Den trådbundna implementeringen säkerställer tillförlitlig drift utan trådlösa anslutningar.
Den perfekta lösningen för styrning av köks- och möbelbelysning
Led-dimmern 24V CCT 100W är idealisk för applikationer där du vill styra både atmosfären och effektiviteten i arbetsbelysningen:
- Underbelysning i köksskåp
- Utanpåliggande hörnuttag för att ersätta gamla uttag
- Spegelbelysning i badrummet
- Arbetsbelysning för en tvättstuga
- Garderober och förvaringsutrymmen
- Indirekt takbelysning
- Butiks- och möbelbelysning
En särskilt praktisk lösning i situationer där du vill undvika en separat 24V-transformator och göra installationen så kompakt som möjligt.
Saker att tänka på
Endast 100W lastkapacitet, så ta hänsyn till detta vid utformningen! Ett exempel:
- 14,4W CCT-ledlist (effektintag 8W/m) räcker därför i 12 meter.
- 30W CCT led-list för plattbelysning i kök (arbetsbelysning, ineffekt ca 17W/m) 5 meter.
- 9W CCT spotlights 10 st
Svårt att eftermontera om inte ledningar dras till en gammal strömbrytare i väggen. Vanligtvis endast 2 eller 3 ledningar till strömbrytaren i väggen.
Installation

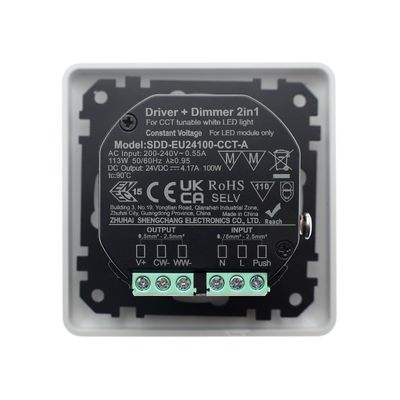

Enheten installeras i en vanlig kopplingsdosa och ansluts direkt till en 230V-matning. Utgången är 24V DC med tre ledningar: +, WW (varmvit) och CW (kallvit).
Rekommenderad ledningsdragning är 5-polig:
- 2 ledningar in (230V)
- 3 ledningar tillbaka till lampan (24V +, WW, CW)
Eftersom transformatorn är integrerad i själva dimmern krävs ingen separat strömförsörjning. Detta påskyndar installationen och minskar antalet anslutningspunkter. Installationen bör utföras av en professionell elektriker.
Tekniska specifikationer
- Ingångsspänning: 230V AC
- Utgångsspänning: 24V DC
- Maximal belastning: 100W
- Utgång: +, WW, CW (3-trådig CCT)
- Lämplig för 24V CCT LED-produkter
- Dimensioner: 55 x 55 mm
- Montering i en vanlig kopplingsdosa
- Kompatibel med Schneider Exxact-ramar och andra
- Färg: Matt vit
- Lämplig för användning med Maxxit LED-belysningsarmaturer
Varför välja Led-dimmer 24V CCT 100W?
Den här lösningen kombinerar en 24V LED-transformator och en CCT-dimmer i en och samma produkt. Först har vi en rulldimmer som passar i en box och gör allt! Den gör belysningen enkel, pålitlig och användarvänlig - utan några extra komponenter.
LedStores kundtjänst hjälper dig med alla tekniska frågor!
FAQ - Ofta ställda frågor
En samling vanliga frågor om produkten
Kan jag använda den här med en standard 24V LED-remsa?
Denna modell är avsedd för 3-tråds CCT LED-produkter (varm + kallvit). Den är inte lämplig för monokroma LED-remsor utan CCT-funktion.
Behöver jag en separat 24V-transformator?
Nej, det behöver du inte. Transformatorn är integrerad i dimmern. Enheten ansluts direkt till 230V nätspänning.
Kan den installeras i stället för en vanlig dimmer?
Ja, rent fysiskt passar enheten in i ett vanligt vägguttag. Observera dock att CCT-styrning kräver 5-ledarkablar (2 in, 3 tillbaka till ljuset).
Fungerar den här trådlöst eller med intelligent styrning?
Nej, det gör den inte. Det här är en trådbunden, felsäker lösning utan trådlösa anslutningar, applikationer eller batterier.
Var passar den här bäst?
Särskilt för köksskåp, möbelbelysning och andra applikationer där du vill justera stämningen och arbetsljusets skugga direkt från väggen och kabeldragning är möjlig.
Hur stor belastning kan anslutas till enheten?
Den maximala belastningen är 100W 24V CCT LED-belysning.
