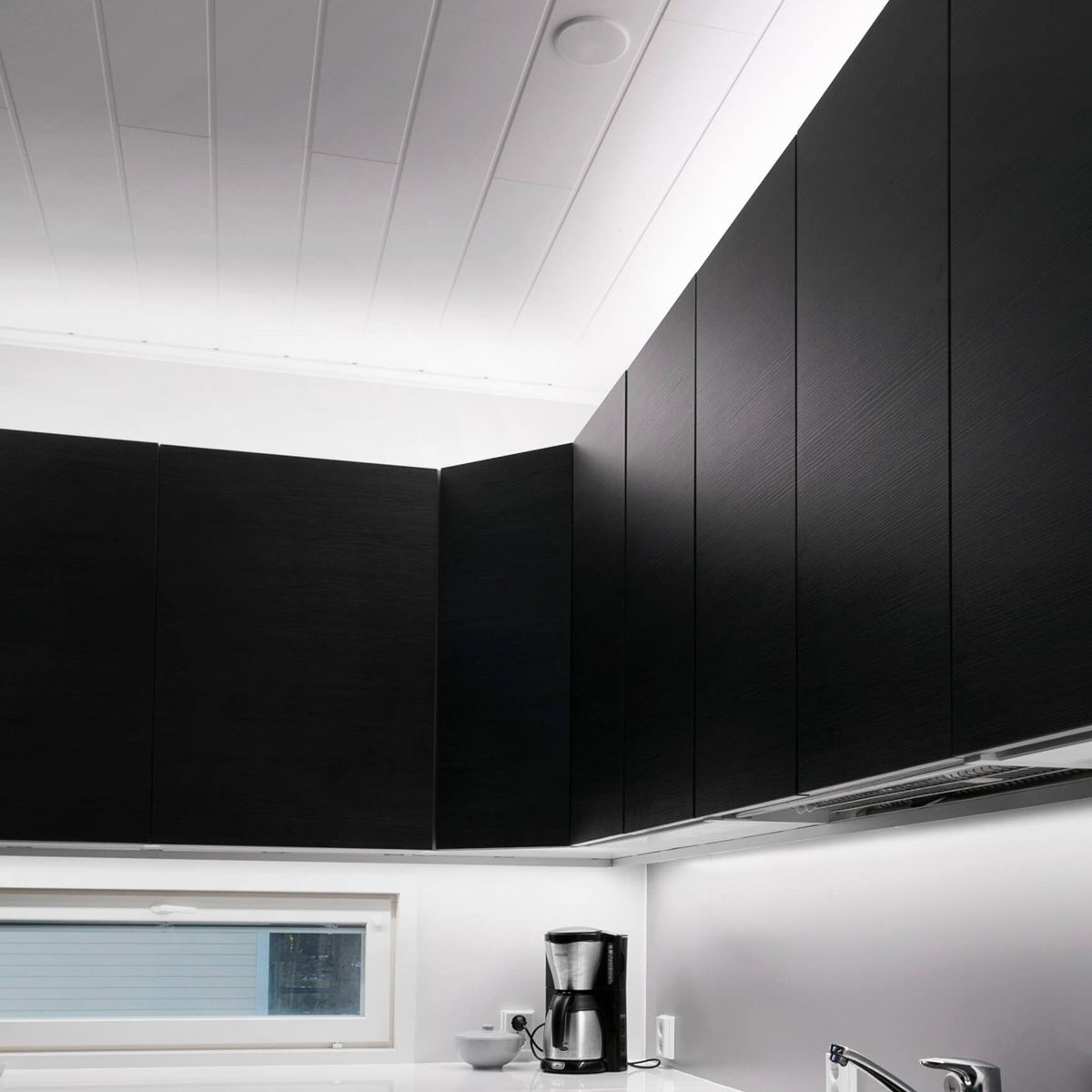

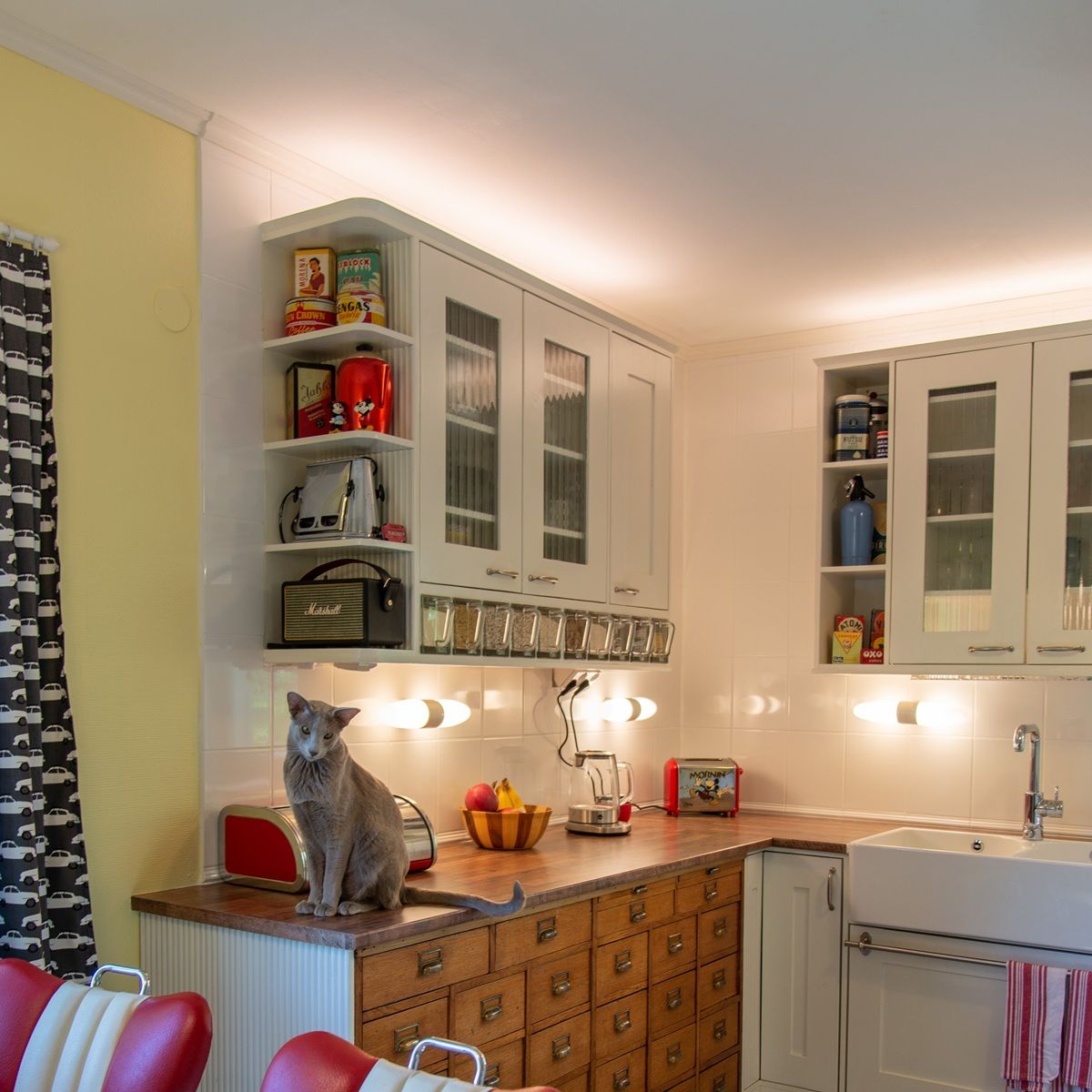

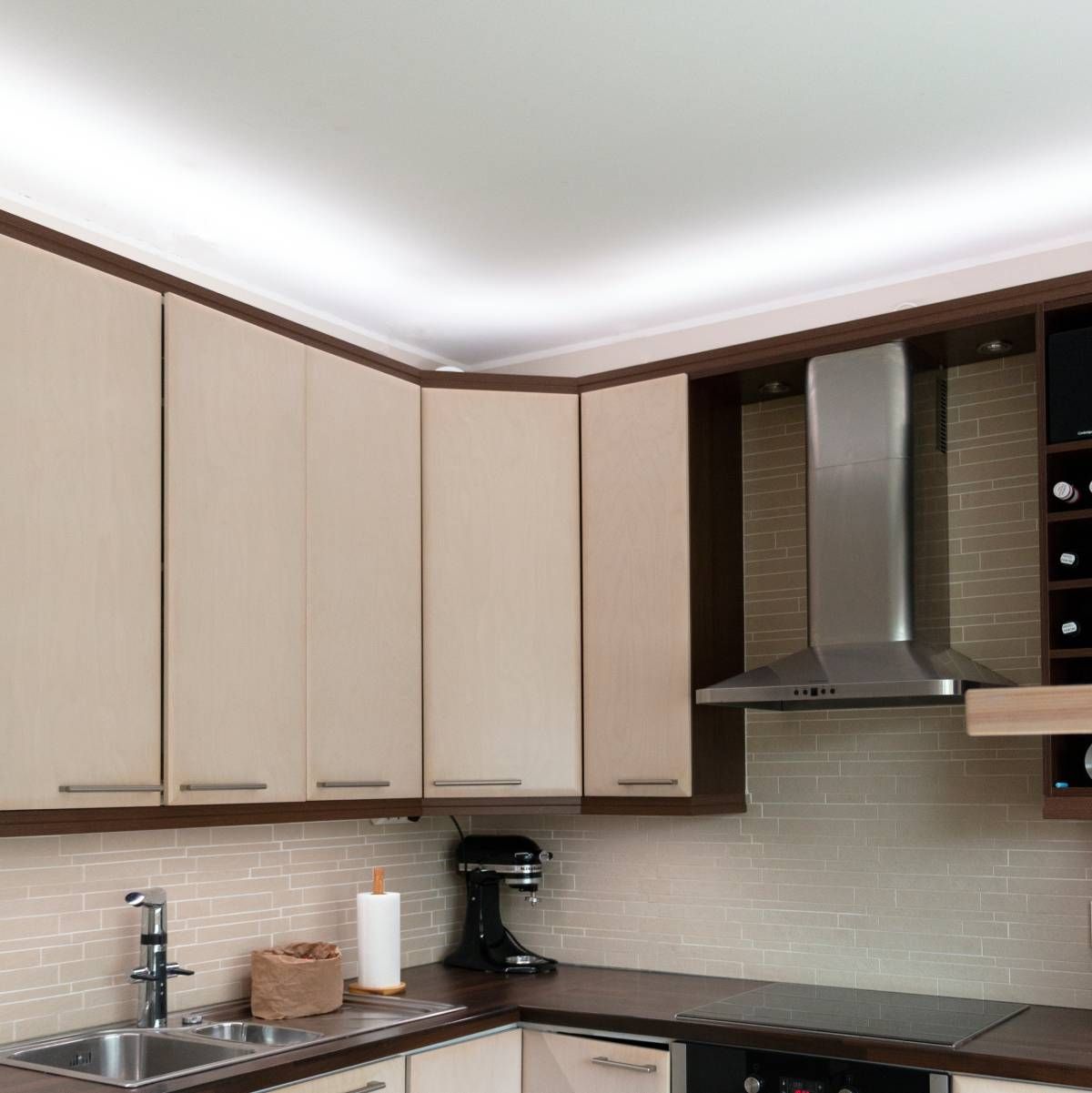

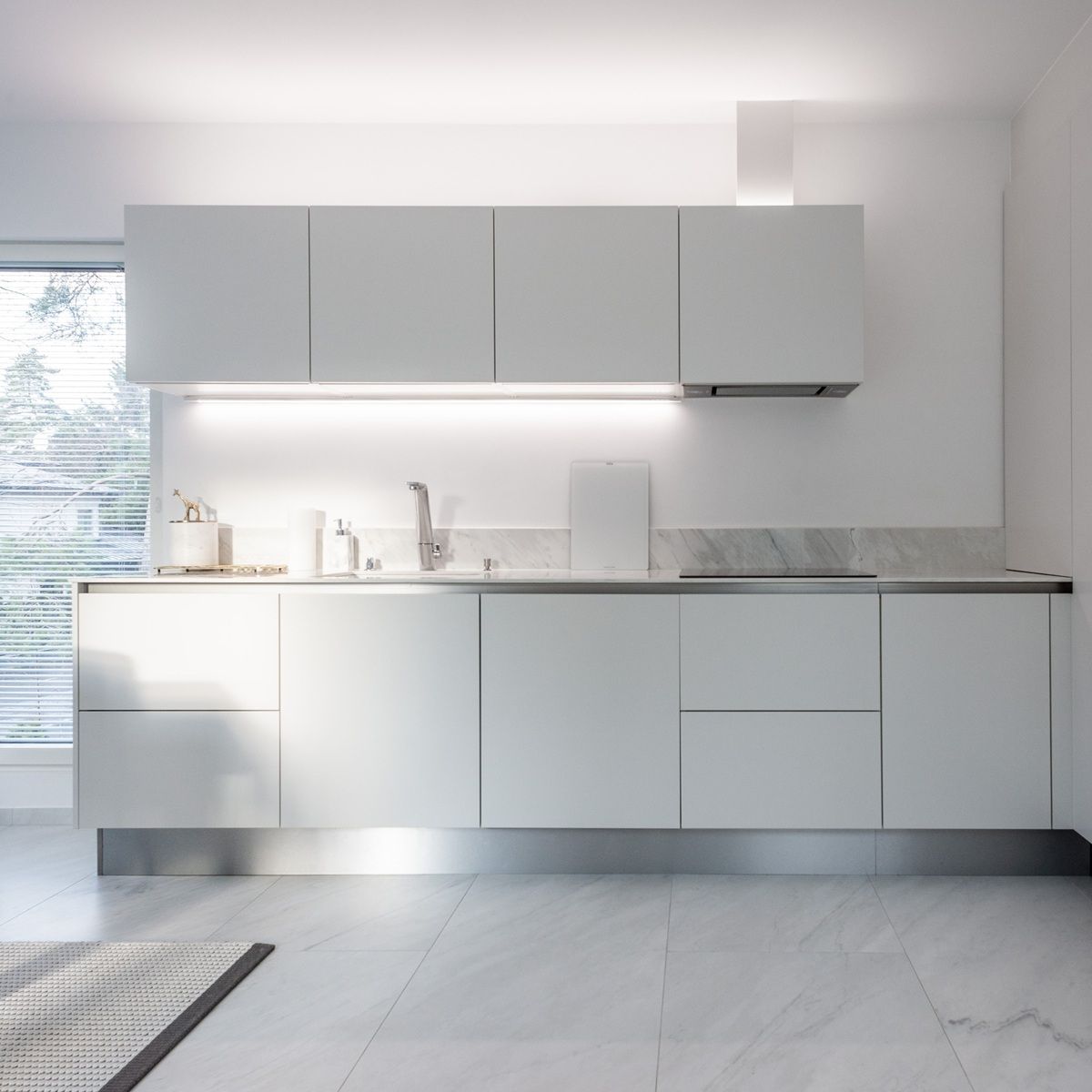

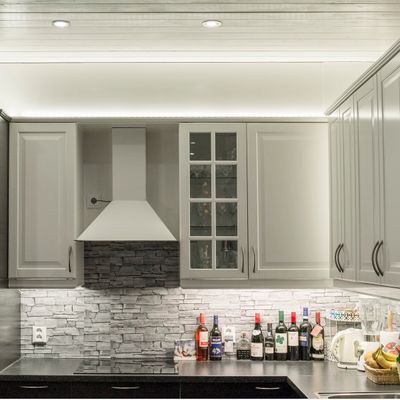

LED SET for the top of the kitchen cabinet - HELMI TUNNELMA CCT 22W/m

LED SETTI på toppen av köksskåp - HELMI TUNNELMA CCT 22W/m

Den färgtemperaturjusterbara HELMI TUNNELMA CCT 22W/m-remsan är perfekt för alla kök och tvättstugor. Med en knapptryckning kan du välja din önskade nyans mellan 2500-6500K.

Inkluderar

Det temperaturjusterbara HELMI TUNNELMA CCT 22W/m-bandet för köksskåp innehåller:

• 5 meter 22W/m CCT-ledband, 120 lysdioder/m
• en lämplig strömförsörjning inklusive en trådlös Zigbee-mottagare
• VaLO Zigbee-seriens trådlösa tryckknapp (knappen kan placeras på väggen eller hållas fristående, tillval)
• två ytmonterbara aluminiumprofiler (längd 2,5 m per profil). Val av flera profiler.
• 5 m 3-polig kabel och 2 snabbkopplingar (tillval)

Information om

Ljusstyrkan på 22/m-bandet är 822 lumen per meter. Bandets basfärg är vit, men du ser den inte eftersom den alltid är monterad på den aluminiumprofil som alltid ingår och 3M-specialtejpen på LED-bandet säkerställer en bra fixering på profilen. Led-remsan är 3 mm tjock, så den är mycket diskret. Färgåtergivningen hos LED-listen är utmärkt med CRI93.

Sedan är det den otäcka biten, nämligen hörnen och förlängningarna. Du förstår, remsan har bara 15 cm ledningar i varje ände som standard, så genom att klippa den vid den relevanta punkten (var 5 cm) får du två remsor. Så om du vill klippa mer måste du ansluta nya ledningar till kopparpunkterna vid avskärningspunkten. Den justerbara CCT-ledade remsan använder tre (3) polära ledningar: +, varm och kall. Paketet innehåller 5 fot 3-polig sladd och snabbkontakter för att förlänga sladden till transformatorn.

Den medföljande transformatorn är också en Zigbee 3.0-mottagare. Det innebär att du kan ansluta transformatorn till ditt smarta hem och styra den med t.ex. ett Philips HUE- eller Smartthings-system. Transformatorn har skruvkontakter i båda ändar, så du kan ansluta den med en fast eller plug-in-kontakt (ingår!) och kontakterna kan rymma två ledningar från olika LED-remsor. Produktbeskrivning av transformatorn

Den trådlösa tryckknappen levereras med ett 3V-batteri som håller i 1-3 år, beroende på användning. Knappen passar alla ramar som använder 55 m standard utan problem.

Installation

Färgbandet bör fästas mot metall, t.ex. en aluminiumprofil (medföljer), så att värmen kan ledas bort från LED-kretsen. Korrekt kylning förlänger LED-lampans livslängd. Led-tejpen böjer sig inte i sidled.

Installation av remsan:

1. Mät upp monteringsplatsen
2. Kapa profilerna vid behov (med skalpell eller bågfil) och LED-listen till rätt längd (5 cm från avkapningspunkten)
3. Limma fast LED-listerna i profilen på bordet innan profilerna fästs och tryck fast locken.
4. Skruva fast profilfästena i skåpets botten. 4-5st / 2,5m och snäpp fast profilerna på plats.
5. Dra ledningarna från led-listen till transformatorn (hål i genomföringarna 7mm) och anslut till skruvplintarna.
6. Sätt i kontakten i väggen och para ihop knappen med transformatorn.

Para ihop knappen:

1. Tryck på knappen på transformatorns ovansida fyra (4) gånger i rad SNABBT. Led-remsan blinkar tre gånger.
2. Tre gånger (3 lysdioder) tänds tre gånger (tre gånger) Placera knappen bredvid transformatorn (10 cm)
3. Tryck på de två nedersta knapparna (S1 och S2) samtidigt i mer än 3 sekunder. Indikeringslampan blinkar snabbt
4. Håll knappen intill transformatorn. Parkopplingen tar ca 10 sekunder. Led-remsan blinkar tre gånger när parkopplingen är klar.

Parkoppla transformatorn och knappen Philips HUE eller annat Zigbee-nätverk:

1. öppna "add a light" eller liknande i din app. Transformatorn kan hittas som en ny lampa och du kan styra den med appen.
2. Tryck på knappen på transformatorns ovansida fem (5) gånger i rad SNABBT. Led-remsan blinkar tre gånger.
3. öppna din app för att "lägga till en armatur" eller liknande.
4. Tryck på de två nedre knapparna (S1 och S2) 3 gånger i rad.
5. OBS! Appen kommer INTE att SKAPA NÅGONTING! Men det gröna ljuset på knappen blinkar snabbt 3 gånger, vilket indikerar att den är parkopplad! Knappen är alltså ansluten till Zigbee-nätverket, men den är inte konfigurerad i appen!
6. Tryck på knappen ovanpå transformatorn 4 gånger i rad SNABBT. Led-remsan blinkar tre gånger.
7. Placera knappen bredvid transformatorn (10 cm)
8. Tryck på de två nedersta knapparna (S1 och S2) samtidigt i mer än 3 sekunder. Indikeringslampan blinkar snabbt
9. Håll knappen intill transformatorn. Parkopplingen tar ca 10 sekunder. Led-remsan blinkar tre gånger när parkopplingen är klar.
10. Du kan styra från knappen OCH från appen

Om du inte längre kan styra från appen efter knappparningsfasen har ett fel uppstått i Zigbee-nätverket under knappparningsfasen. Så även om appen "inte kan hitta lampan", visar knappens indikatorlampa att den är ansluten till något. Detta är viktigt! Knappen måste alltså vara ansluten till samma nätverk.
