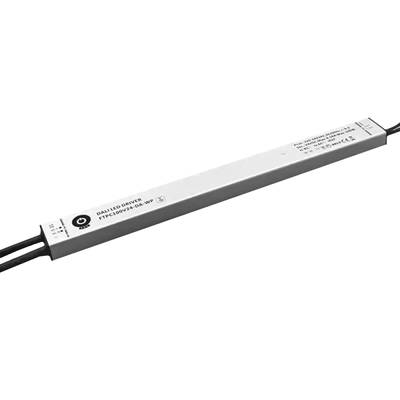

LED-transformator, 12 V, 100 W, POS, DALI DT6 / PUSH-DIM, IP67

POS 100 W 12 V LED-transformator med konstant spänning, skyddsklass IP67. DALI-styrbar lösning, där DALI-enhetstypen beskrivs nedan tillsammans med dess praktiska effekter.

Styrning och dimning i praktiken

DALI DT6: en LED-utgång / ljusstyrka; ingen DT8-färgtemperatur- eller RGB-styrning. Dessutom lokal knappstyrning.

DALI DT6 eller DT8?

Denna drivdon är av modell DT6. En DALI-adress styr ljusstyrkan på en LED-utgång. DT6 erbjuder i sig inte styrning av CCT-färgtemperatur eller RGB/RGBW-färger; för dessa krävs DT8-färgstyrning eller flera separat styrbara DT6-kanaler.
DALI-stöd för denna produkt: DALI (DT6); DT6; IEC 62386-101, 102, 207.

PUSH / knappstyrning: PUSH DIM: kort tryck för PÅ/AV, långt tryck för dimning. Detta möjliggör lokal användning även utan separat DALI-kommando, men DALI-bussen krävs för styrning av DALI-systemet.

Tekniska data

• Tillverkarens modell: FTPC100V12-DA-WP
• Matningsspänning: 180–264 V AC
• Utgångsspänning: 12 V DC
• Utgång: konstant spänning (CV)
• Utgångsström: 8,33 A
• Maximal effekt: 100 W
• IP-klass: IP67
• Skyddsklass: Klass II
• Mått (D × B × H): 407,6 × 37 × 21,4 mm
• Anslutningar: Fasta kablar, IP67/IP66-skyddat hölje
• DALI-enhetstyp: DT6
• Styrbara kanaler: 1
• Garanti: 3 år

Att beakta vid installation

Anslut endast LED-belastning avsedd för 12 V DC standardspänning. Lämna en tillräcklig säkerhetsmarginal vid effektberäkningen och kontrollera polariteten före idrifttagning.

De fasta anslutningarna på 230 V-nätspänningssidan ska utföras av en behörig elektriker. Kontrollera alltid produktens typskylt och tillverkarens installationsanvisningar innan anslutning.
