Vill du styra DALI-belysning med din mobil, Zigbee-knappar eller trådlösa sensorer? Zigbee-DALI Gateway förenar den trådbundna DALI-belysningen och det trådlösa Zigbee-systemet till en helhet. DALI-enheter kan integreras i Zigbee-smartstyrningen utan att hela belysningssystemet behöver byggas om. Eller så kan du använda den enbart som ett modernt DALI-system.
Gateway möjliggör tvåvägskommunikation mellan Zigbee och DALI: Zigbee-enheter kan styra DALI-belysning, och på samma sätt kan DALI-knappar och -sensorer även styra Zigbee-enheter. Med mobilappen kan du utföra driftsättning, skapa grupper, scener, automatiseringar och andra inställningar.
Vad kan man göra med Zigbee-DALI-gatewayen?
Styra DALI-armaturer och DALI-styrenheter med mobilappen
Styra DALI-belysning med Zigbee-knappar, fjärrkontroller och sensorer
Använda DALI-knappar och DALI-sensorer även för styrning av Zigbee-belysning, gardiner och termostater
Skapa gemensamma grupper och scener som innehåller både Zigbee- och DALI-enheter
Skapa automatiseringar baserade på sensorer, tidsinställningar och andra enheter
Styra belysningen lokalt eller via molnet
Använda funktionen Circadian rhythm, där ljusstyrka och färgtemperatur ändras beroende på tid på dygnet
Övervaka energiförbrukningen
Ansluta systemet till Home Assistant
Använda kompatibel röststyrning via Apple Home/Siri, Amazon Alexa samt Google Home/Google Assistant
En bro mellan två världar
DALI är en mycket pålitlig lösning för fast belysning, medan Zigbee tillför systemet trådlösa knappar, sensorer, mobilstyrning och smarta hemautomatiseringar. Med denna gateway behöver systemen inte hållas åtskilda: både trådbundna DALI-enheter och trådlösa Zigbee-enheter kan kopplas samman till samma styrsystem.

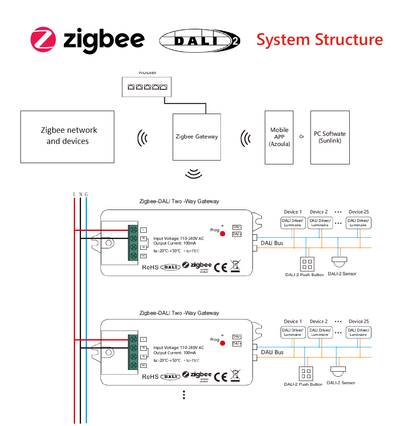

Exempel på systemuppbyggnad: Zigbee-gateway, Zigbee-DALI-gateway och DALI-enheter fungerar tillsammans i samma system.
Enkel driftsättning med mobilapp
Gatewayen ansluts till Azoula Zigbee-hubben, varefter DALI-bussens enheter kan sökas fram och tas i bruk i appen. Ingen separat, tung PC-programvara behövs för normal driftsättning och inställningar.
Lokal styrning eller styrning via molnet
Systemet kan användas lokalt via ett lokalt nätverk eller via ett användarkonto i molnet. På så sätt kan belysningen användas antingen enbart lokalt eller även på distans, beroende på situationen. Ett molnkonto krävs om man vill koppla styrningen till Alexa, Siri eller liknande.
DALI DT6, DT7 och DT8 – mångsidig belysningsstyrning
Gateway stöder flera typer av DALI-drivdon, såsom DT6-, DT7- samt DT8 Tc-, XY- och RGBWAF-enheter. Man kan till exempel använda vanlig dimning, justerbart vitt ljus samt styrning av kompatibla färglampor.
CCT / Tunable White
Med DT8 Tc-enheter kan både ljusets ljusstyrka och färgtemperaturen justeras direkt från användargränssnittet.
RGBWA-färgstyrning
Med kompatibla DT8-färgenheter kan man även styra färgbelysningen och tillhörande DALI-parametrar.
Zigbee styr DALI – och DALI kan styra Zigbee
Det viktigaste med den här produkten är tvåvägskommunikationen. En Zigbee-knapp, rörelsesensor, ljussensor eller fjärrkontroll kan konfigureras för att styra DALI-enheter. I den andra riktningen kan en DALI-ingångsenhet, till exempel en knapp eller en sensor, konfigureras för att även styra Zigbee-enheter.
Exempel: Du kan använda en trådlös Zigbee-väggknapp för att styra befintlig DALI-belysning utan att behöva dra en ny styrkabel till knappen. Eller så kan du använda en befintlig DALI-knapp för samma funktion för både DALI-belysning och Zigbee-enheter.
Upp till 200 grupper och 200 scener
Gateway utvidgar det traditionella DALI-tänkandet och gör det möjligt att skapa upp till 200 grupper och 200 scener. Samma grupp eller scen kan innehålla både Zigbee-lampor och DALI-drivdon. Ett enskilt drivdon kan anslutas till högst 30 grupper och 30 scener.
Automatisering med sensorer, enheter och tidsinställningar
Automatiseringar kan aktiveras via sensorer, andra enheter eller en timer. På så sätt kan man till exempel skapa rörelsebaserad belysning, styrning baserad på ljusnivå eller tidsstyrda belysningsscenarier.
Naturlig dygnsrytm – Circadian rhythm
I den cirkadiska funktionen kan ljusets färgtemperatur och ljusstyrka programmeras att förändras automatiskt under dagen för att efterlikna variationerna i naturligt ljus. Man kan ställa in upp till 24 tidpunkter per dygn och programmet kan upprepas på valda veckodagar.
Övervakning av energiförbrukningen
Systemet har en energiovervakningsfunktion som gör det möjligt att granska förbrukningen på exempelvis systemnivå, områdesnivå eller för en enskild enhet. Man kan ställa in en effekt för enheten som motsvarar dess faktiska belastning, och gatewayen uppdaterar förbrukningsuppgifterna var halvtimme.
Röststyrning och Home Assistant
Gatewayen kan anslutas till Home Assistant, och systemet stöder även röststyrning via Apple Home & Siri, Amazon Alexa samt Google Home / Google Assistant genom en kompatibel Zigbee-gateway och tjänst.
Stödda DALI-enheter
Gatewayen stöder bland annat följande typer av DALI-enheter:
Drivdon: DT6, DT7, DT8 Tc, DT8 XY och DT8 RGBWAF
Ingångsenhet 301: knappar
Inmatningsenhet 302: vridreglage
Inmatningsenhet 303: rörelsedetektorer
Inmatningsenhet 304: sensorer för belysningsstyrka
Antal enheter
Högst 16 DALI-drivdon
Högst 16 DALI-ingångsenheter
Det slutgiltiga antalet beror på den tillgängliga strömförsörjningen till DALI-bussen
Upp till 200 grupper
Upp till 200 scener
Tekniska specifikationer
Produkttyp: dubbelriktad Zigbee-DALI-gateway
Driftspänning: 110–240 V AC
DALI-utgångsström: 100 mA
Stödda typer av styrdon: DALI DT6, DT7, DT8 Tc, DT8 XY, DT8 RGBWAF
Stödda typer av ingångsenheter: 301, 302, 303 och 304
Styrning: Azoula-mobilappen
Lokal och molnbaserad styrning
Stöd för Home Assistant
Övervakning av energiförbrukning
Circadian rhythm-funktion
Vem passar den här för?
Zigbee-DALI Gateway passar särskilt bra för bostäder, kontor, mötesrum, skolor, stora bostäder och medelstora projekt där man vill behålla DALI-systemets tillförlitlighet men samtidigt lägga till Zigbees trådlöshet och smart styrning.
Ett bra val till exempel när det redan finns DALI-belysning på plats, men du vill lägga till styrning via mobil, trådlösa knappar, Zigbee-sensorer eller smarta automatiseringsfunktioner utan att behöva byta ut hela systemet.
Att tänka på
Mobil-, moln- och smarthemstyrning kräver Azouls Zigbee-gateway/hub. Gatewayens DALI-buss har en strömförsörjning på 100 mA, vilket innebär att det faktiska maximala antalet DALI-enheter beror på strömförbrukningen hos de enheter som är anslutna till bussen, 16+16 st.
