DALI CCT LED väggregulator för 1 grupp, DALI-buss

DALI-dimmer, CCT-styrenhet, DT8 med minnesplatser

4 gruppers DALI DT8 dimmer och styrenhet för CCT-reglerbara LED-armaturer. Med den här dimmern kan du dimra alla våra CCT-reglerbara armaturer, t.ex. CCT-ledpaneler och CCT-ledremsor. Dimmern justerar också färgtemperaturen steglöst från varmvitt till kallvitt (t.ex. 2500-6500K) när DALI-strömförsörjning läggs till.

en 4-gruppsdimmer är ett bra val när du vill styra flera grupper av lampor från samma ställe.

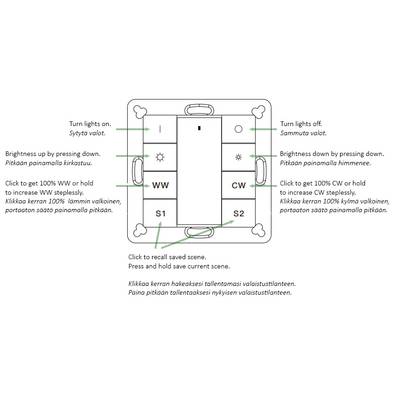

Dimmern har en modern vit touchpanel där du kan styra ljusnivå och ljusfärg samt lagra 4 minnesinställningar.

Funktioner för DALI CCT-styrenhet

• Strömförsörjning via DALI-buss, ingen extra strömförsörjning krävs.
• Ljustemperaturjustering från varm (Warm White) till kall (Cool White), steglöst justerbar.
• 2 minnesplatser för dina önskade inställningar.
• Dimring 0-100%
• Kompatibel med vanliga 55 mm ramar, t.ex. SCHNEIDER, Berker, GIRA, JUNG, MERTEN, etc.

Vad är DALI?

DALI-dimning är ett ljusstyrningssystem som använder ett digitalt protokoll för att kommunicera mellan belysningsstyrenheten och själva lamporna. Detta möjliggör exakt styrning av ljusstyrka och färg på enskilda lampor eller grupper av lampor, samt lagring och återkallande av förprogrammerade belysningssituationer. DALI-dimningssystem består vanligtvis av en DALI-styrenhet som skickar kommandon och DALI-kompatibla lampor som kan ta emot och svara på dessa kommandon.

DALI fungerar bäst när det är designat och byggt från grunden. Detta beror på att det behövs två styrkablar mellan enheterna.

De viktigaste egenskaperna hos DALI är

• Det är ett fritt protokoll! Vem som helst kan använda det.
• DALI2-certifiering kräver att enheter som tillverkas av olika företag fungerar tillsammans. LedStore använder endast certifierade produkter.
• DALI är ganska enkelt att implementera. Du kan installera ström- och styrkablarna sida vid sida, eftersom de inte behöver skyddas. Så 5 kablar går överallt: L, N, jord och 2 styrkablar (5×1,5 MMJ)
• Ledningarna kan installeras hur du vill, så länge de befinner sig inom 100 m från DALI BUS-styrenheten. Avståndet kan vara ännu längre om repeaters används. Den maximala rekommenderade längden på DALI-nätverket är 300 meter.
• Eftersom DALI använder digitala signaler för kommunikation i stället för analoga signaler, kommer enheterna att ha samma dimningsvärden. Detta gör att styrningen av styrgrupper blir mycket funktionell och exakt.
• Systemets adresseringssystem (DALI-adress) säkerställer att varje enhet eller grupp kan styras individuellt.
• Med en DALI-master kan du styra upp till 64 DALI ECD-enheter
• Upp till 64 DALI ECG-enheter kan styras av en DALI-master
• Upp till 16 grupper kan styras av en DALI-master
• Upp till 16 scener kan styras av en DALI-master

Termer kring DALI

DALI är en utmaning för en nybörjare att förstå. Vad betyder alla termer? Här är termerna i korthet

DALI-master

En DALI-master är ett kontrollcenter eller hjärta som vanligtvis också innehåller strömförsörjningen för DALI-bussen. DALI-mastern är systemets hjärna som styr alla enheter. Mastern kan programmeras och styras på olika sätt, beroende på vilken master det är.

• USB till datorn och mastern ansluts och DALI-programvaran installeras på datorn.
• IOT-version där mastern styrs trådlöst från en mobiltelefon/surfplatta i samma Wifi-nätverk

DALI-buss

Om DALI Master är hjärtat i systemet är DALI-bussen artärerna. Den transporterar alla kommandon digitalt mellan alla enheter. Bussen är en 2-polig kabel som ansluts till VARJE DALI-enhet! Den maximala längden på bussen är vanligtvis 300 meter. Bussen kan förlängas med repeaters/strömförsörjning eller genom att lägga till DALI-masters.

Strömförsörjning för DALI-buss

Ingår vanligtvis i DALI-mastern. Dess funktion är att upprätthålla bussspänningen, bussen bär en 100-300mA 16V spänning som bär information.

ECG

ECG står för Electronic Contor Gear, d.v.s. en enhet som levererar spänning till lampor etc. Detta inkluderar DALI-transformatorer och DALI-reläer. En DALI-master kan styra upp till 64 (OUTPUT) ECG-enheter.

ECD

ECG står för Electronic Contor device, dvs. en enhet som ger kommandon till enheter. Detta inkluderar DALI-knappar och DALI-sensorer. En DALI-master kan styra upp till 64 (INPUT) ECD-enheter.

Grupp

I DALI kan enheter läggas till i grupper. Det kan finnas maximalt 16 grupper i en DALI-master. Syftet med grupperna är att minska antalet DALI-signaler i nätverket och att underlätta användningen. När en grupp tar emot ett kommando, t.ex. dim, kommer alla EKG-enheter i gruppen att dimmas. Enheterna i gruppen beter sig därför identiskt. Om du vill att enheterna i gruppen ska vara på olika nivåer är det en scen.

Scen

I DALI kan scener programmeras/lagras på knapparna. Det kan finnas maximalt 16 scener i en DALI Master. Syftet med en scen är att skapa olika belysningslägen.

Till exempel en spotlight i vardagsrummet med 50 % effekt och en LED-strip med 80 % effekt med ett enda kommando. Detta gör den dagliga användningen enklare.

Fördelar med DALI-dimning

Dimbar DALI är en kraftfull och flexibel teknik för ljusstyrning som erbjuder många fördelar jämfört med traditionella analoga dimningssystem. Dess noggrannhet, energieffektivitet, skalbarhet och förmåga att integreras med andra fastighetsautomationssystem gör den väl lämpad för ett brett spektrum av tillämpningar i kommersiella, industriella och bostadshus. Här är några av fördelarna med DALI-dimring:

• Noggrannhet: DALI-dimring möjliggör exakt styrning av ljusstyrka och färg för enskilda lampor eller grupper av lampor, vilket kan vara särskilt användbart i kommersiella, industriella och bostadshus. Detta ger större kontroll och flexibilitet i ljusdesignen.
• Energieffektivitet .
• Skalbarhet: DALI-dimningssystem kan enkelt utökas för att styra ett stort antal lampor, vilket gör dem väl lämpade för stora kommersiella eller industriella projekt.
• Integration: DALI-dimningssystem kan enkelt integreras med andra fastighetsautomationssystem, t.ex. HVAC- och säkerhetssystem, vilket ger bättre kontroll och automatisering av byggnadens belysning.
• Från enkel på/av-växling till mer avancerade styralternativ som inställning och återställning av förprogrammerade ljusförhållanden - DALI-dimring ger ett brett utbud av alternativ för styrning av belysning.
• Öppen standard: det säkerställer att enheter från olika tillverkare alltid fungerar på samma sätt när de kopplas ihop. Du kan också byta ut befintliga delar mot nyare och bättre när de blir tillgängliga.
• Lätt att installera: Med DALI fiberoptisk teknik behöver du inte dela upp lampor i zoner eller hålla reda på kablage. Så du behöver inte oroa dig för att hålla reda på antalet zoner eller ledningar. Dessa ledningar styr alla enheter. Installatörer behöver inte hålla reda på allt, eftersom de inte behöver veta hur lamporna så småningom kommer att installeras.
• Lätt att ändra. Efter ett tag kanske du vill byta ut lamporna och skaffa något snyggare. Med en centraliserad programvara kan du enkelt ändra belysningsprofiler.
