Utgångspunkten för kontorsrenoveringen var behovet av att förnya de hårda, ekande ytorna i utrymmet och göra den tråkiga, icke-dimbara indexbelysningen med medioker färgåtergivning mer varierad och sensoriskt anpassad. En Lumir-akustiklösning visade sig vara en bra lösning, och belysningen förbättrades med färgtemperaturstyrda CCT-ledda ljusband och infällda CCT-ledda spotlights. I den här artikeln presenterar vi den akustiska beläggning som sprutats på väggar och tak, samt stegen och kostnaden för belysningsrenoveringen.

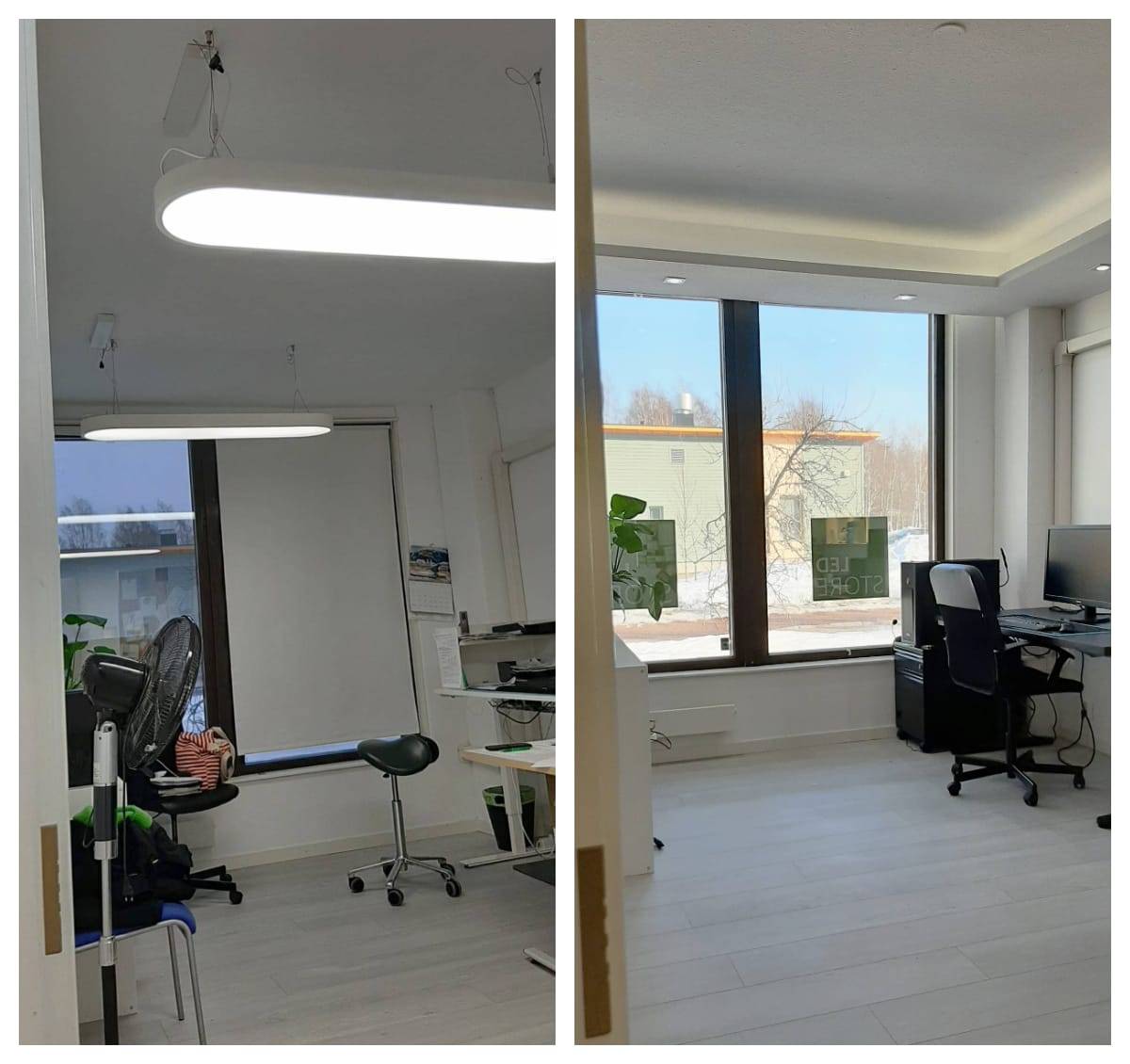

Före renoveringen var belysningen tråkig och inte särskilt funktionell. Belysningen byttes ut mot indirekta LED-lampor och spotlights togs in från rummets kanter med LED-spotlights.

Fördelar med akustisk beläggning som sprutas på och infälld LED-belysning

När man bestämde sig för att spraymåla vägg och tak med Lumirs batterisäkra, biobaserade, sömlösa Comfort-beläggning blev det också möjligt att installera en infälld LED-list för att belysa hörnet på den långa väggen. Tjockleken på beläggningen i taket var på samma nivå som aluminiumprofilen på LED-listen, dvs. 7 mm, så att installationen av LED-listen blev elegant i jämnhöjd med den akustiska ytan. Ytbeläggningen sprutades på den målade gipsskivan. Beläggningen är också lämplig för sprutning på en mängd andra ytor, t.ex. plåt, betong, tegel, spånskivor och tapeter. Renoveringen omfattade en ljusfälla som också belades på undersidan och kanterna. De ramlösa Silo-spotarna, som putsas in i taket vid grundinstallationen, är idealiska för akustiska spraytak, eftersom den spraybara beläggningen är ett enkelt sätt att göra de putsade ramarna osynliga. Detta eliminerar behovet av upprepad utjämning och slipning. Vi har två modeller av Piilo spots i vårt sortiment, Piilo Round och Piilo Square. Du kan läsa om belysningsrenoveringen med dessa i den här artikeln. För just den här kontorsrenoveringen valde vi de infällda strålkastarna Led Kantti 023 i borstad aluminium 9W, som också har en något mer infälld öppning än Piilo-strålkastarna, men inte lika mycket som Piilo-strålkastarna, och Led Kantti-strålkastarna har en större öppningsvinkel på 45 grader, jämfört med cirka 30 grader i Piilo-strålkastarna. Strålkastarens insida har också en annan färg i dessa strålkastare, och ljusflödet är högre i Piilo-strålkastarna, 12W. I båda kan ljusets färgtemperatur ställas in steglöst mellan varmvitt och kallvitt genom att välja ett reglage som gör detta möjligt, dvs. en grupptransformator och en färgtemperaturreglering/dimmer.

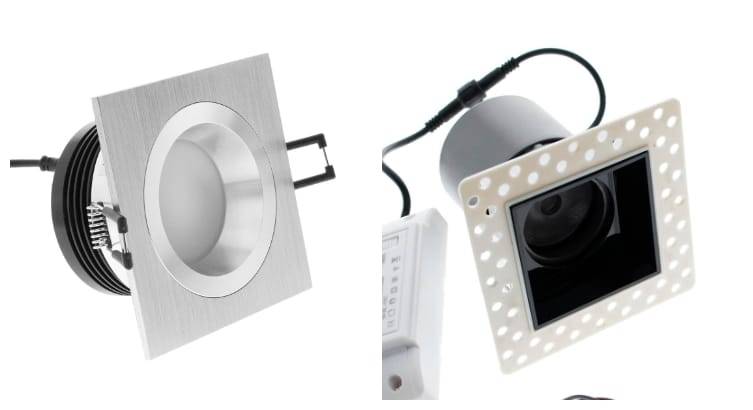

Till vänster Kantti 023 borstad aluminium 9W och till höger Piilo Kantti med putsad ram 12W.
Den LED-list som valdes var en mycket platt LED-list i en låg aluminiumprofil och placerades 1. vid takkanten på den akustiksprayade väggen, 2. i ljuslisten för att belysa taket och 3. framför fönstret. Den fjärde gruppen av lampor bestod av LED-strålkastare. Styrningen genomfördes med en Zigbee färgtemperaturregulator, som alla fyra belysningsgrupperna tilldelades oberoende av varandra. De nätaggregat som användes för Zigbee-styrningen var 24V 30W och 24V 75W, beroende på armaturernas totala effektbelastning. En strömbrytare som styr ljusboxen lämnades kvar på plats i rummet. Lamporna styrs med fjärrkontroll med ljusströmbrytaren i läge på. Om lamporna ska stängas av kan detta fortfarande enkelt göras från väggbrytaren, vilket också eliminerar strömförsörjningens standby-förbrukning. Tack vare nätaggregatens interna minne återgår lamporna till den ljusstyrka och färgtemperatur som de hade när de släcktes när de tänds.

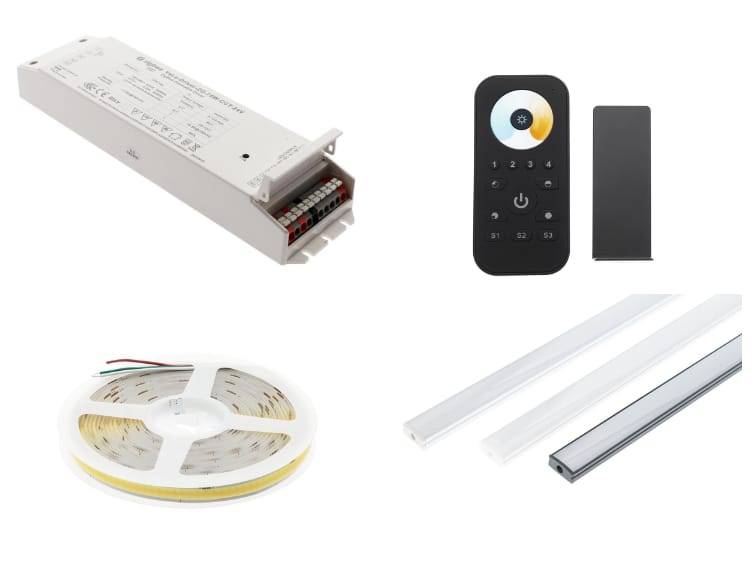

För Zigbee-styrning valdes en transformator och fjärrkontroll som passar för styrsättet. LED-remsan är en mycket platt Solo-led-remsa och aluminiumprofilen är en låg ytprofil för alla tre LED-remsorna.

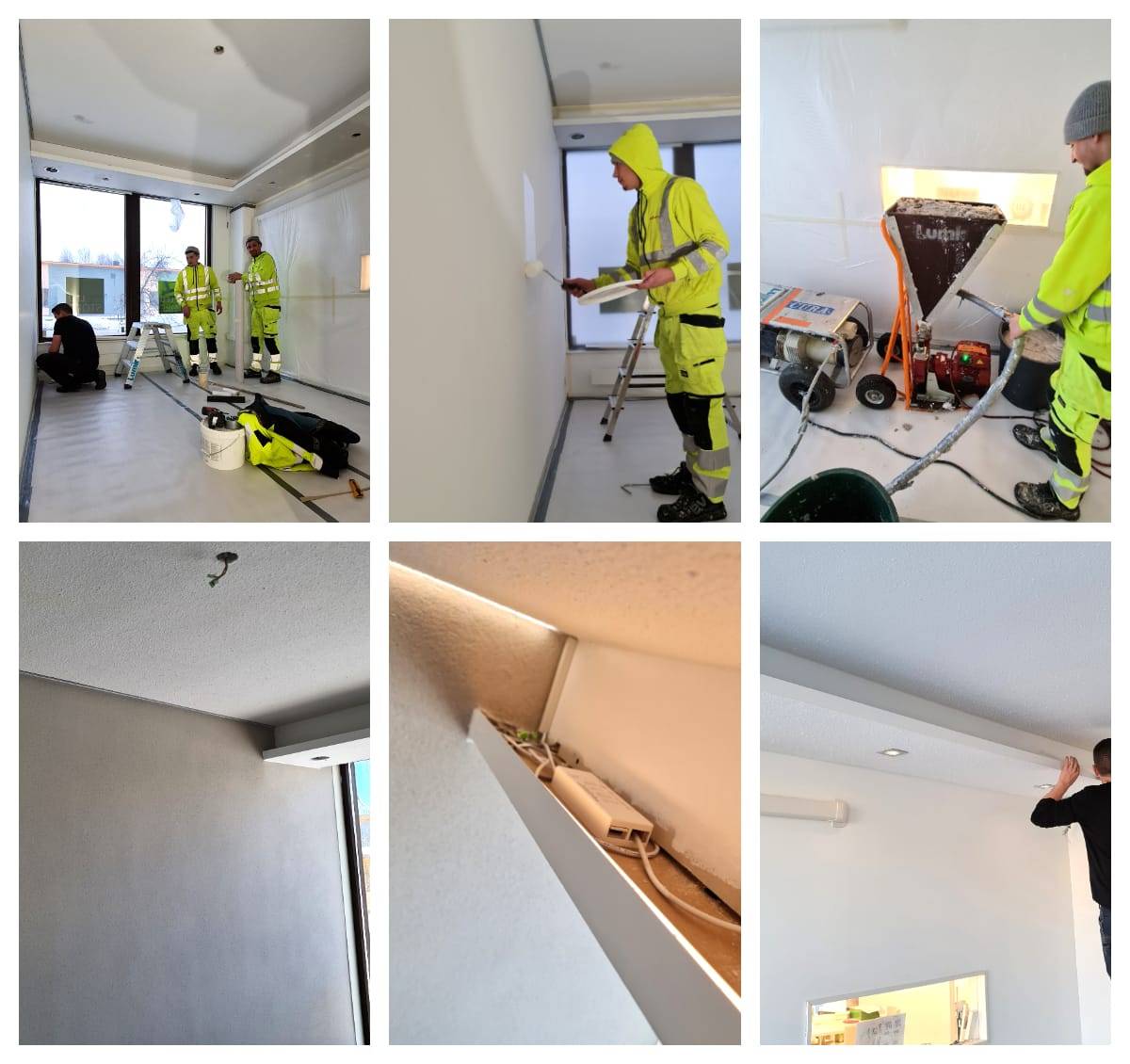

Renoveringsfaserna i ett nötskal

Allt som allt tog belysnings- och akustikrenoveringen cirka åtta arbetsdagar, inklusive torktiden för beläggningen. L2-Building utförde det akustiska arbetet på ett utmärkt sätt. Ett downlight-klipp gjordes på två väggar före den akustiska sprutningen. Rummen skyddades och en primer applicerades på den vägg och det tak som skulle sprutas. Akustikbeläggningen sprutades på ytan, torkades och färdigställdes. Därefter kunde belysningen installeras.
Renoveringens etapper sammanfattades enligt följande: skydd av utrymmet, applicering av primer, sprutning av beläggningen, torkning och efterbehandling, installation av LED-remsor, installation av LED-strålkastare.

Renoveringen började med att man gjorde en nedåtgående lutning för lamporna

Tack vare sänkningen kunde mycket indirekt ljus föras in i utrymmet med LED-strips och strålkastarna kunde delvis belysas genom väggarna samt fokuseras på arbetsstationerna. För downlighten behövdes 2x2" läkt och gipsskivor. På den högra väggen som vetter mot dörren till rummet, där arbetsstationerna också finns, monterades en 3,6 m lång fönsterbåge och på fönsterväggen en 2,6 m lång. Remsans bredd är 50 cm nedtill och upptill finns en 15 cm bred hylla för LED-lamporna. Fönsterbågens kanter avslutades med en metalllist för att säkerställa att den akustiska beläggningen var jämnt fördelad längs fönsterbågens nedre kanter. Fönstren kan förses med en klämma framför, eftersom de är fasta. Gardinerna kan också belysas med en LED-remsa som monteras i taket bakom remsan.

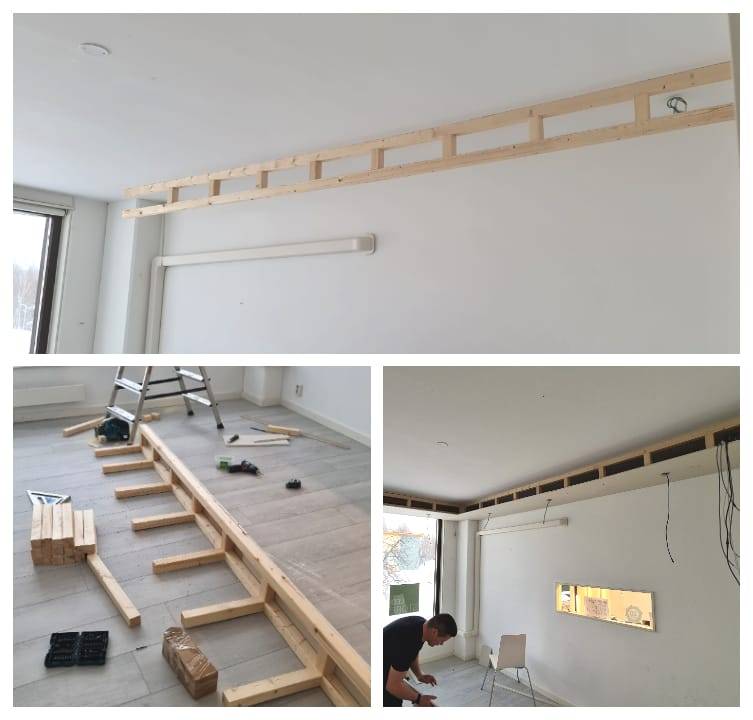

Fastsättning av ramen på det nedsänkta klippet. Längst ner till vänster, ramen framför fönstret, halvfärdig. Längst ner till höger är monteringshål och kablage förberedda och klara för installation. Ramarna är tillräckligt lätta för att kunna monteras på golvet och sedan fästas i taket.
Innan sprutningen påbörjades fästes även aluminiumprofilen för LED-listen på den vänstra väggen för att avgränsa beläggningen. På bilden nedan har primern applicerats på vägg och tak samt på undersidan av stupröret, och listerna har fästs på stuprörets kant.
Till vänster, en aluminiumprofil som fästs på väggen före sprutning. Överst till höger, aluminiumprofiler för LED-remsan och nederst, avgränsningslisterna för avgränsning av downsprayen. Tjockleken på den akustiska beläggningen är 7 mm.
För sprutning skyddades först alla ytor utom den vänstra väggen. Efter sprutning och torkning under ett par dagar skyddades väggarna för att kunna behandla taket och den nedfällbara ramen. Själva den akustiska massan är biobaserad och giftfri. Den är också koldioxidnegativ i sina livscykelutsläpp, vilket passar mycket bra med LedStores tänkande kring energieffektivitet. Den färg som valts för väggen är ljusbrun, vilket ger rummet en mysig känsla, men eftersom det är en stor yta minskar den inte känslan av rymd i rummet. För taket valdes vitt.

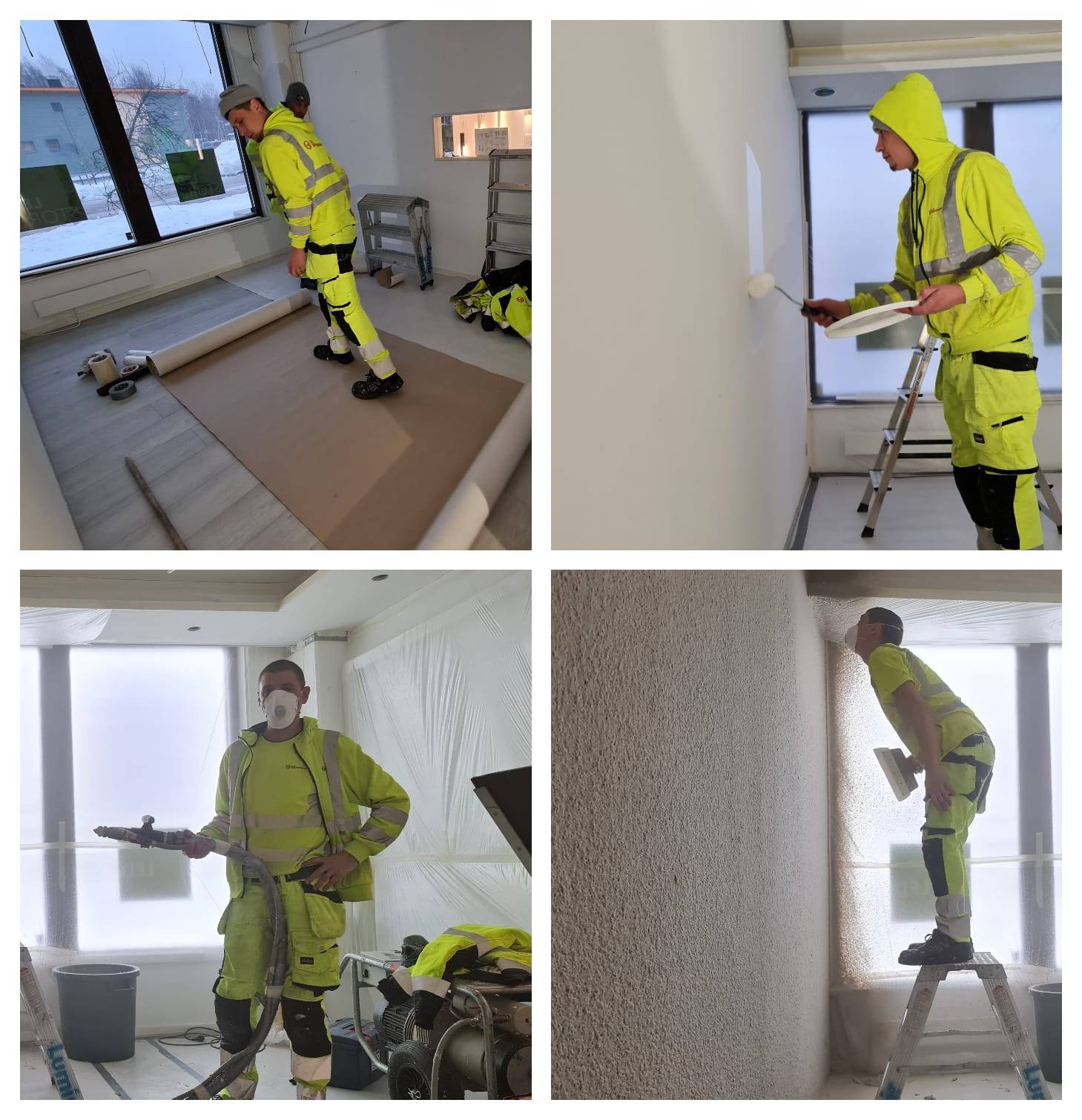

Arbetssteg: skydd, applicering av primer, akustisk sprutning, strippning

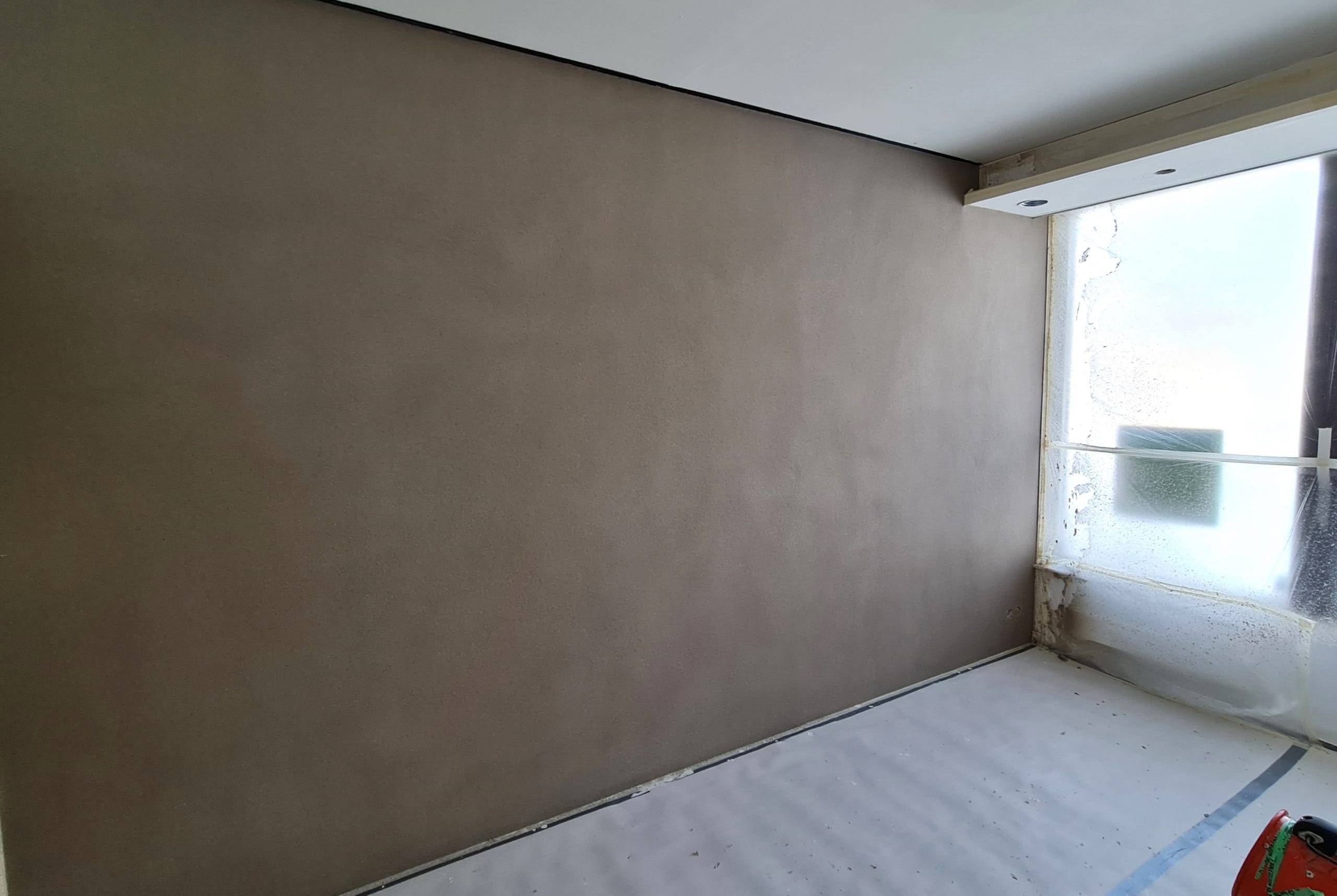

Torka den putsade väggen. Efter torkning sprutas taket vitt.

Installation av armaturer på förakustiska ytor

Det förberedande arbetet för belysningsarmaturerna gjordes före den akustiska sprutningen, dvs. aluminiumprofilen monterades vid taklinjen och hålen och ledningarna för strålkastarna gjordes i nedfällningslådan. Efter sprutning och torkning konstaterades fortfarande att det behövdes en öppning för serviceluckan. Akustikmassan och gipsskivorna är så pass porösa att öppningen enkelt kunde göras i efterhand.
  1. Grupp 2: LED-remsan, som tillverkats i rätt storlek, monterades på väggen och det diffuserande och antireflexbehandlade akrylhöljet fästes på plats.
  2. grupp 2: Ljuslisten mot taket monterades på hyllans framkant och nätaggregaten placerades bakom den.
  3. Grupp 1: LED-remsan med sina skenor, utformad som en ljusridå framför fönstret, monterades på plats med konsoler och ledningarna drogs till strömförsörjningen bakom serviceluckan.
  4. grupp: Spotkablarnas ändar väntade med sina snabbkopplingar, så det var enkelt att installera dem i det förgjorda hålet.

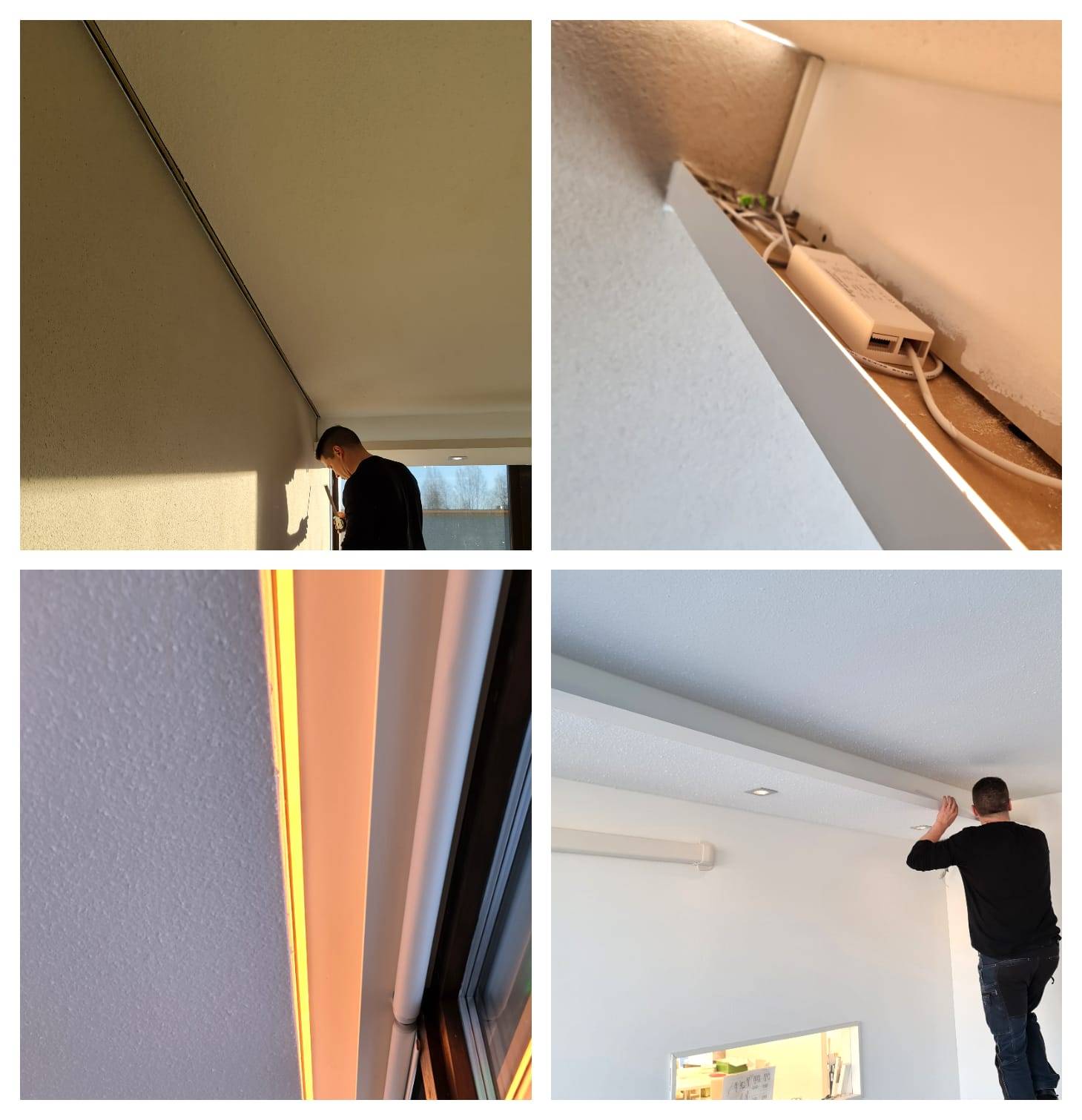

Från vänster uppifrån: den infällda LED-listen vid taklinjen är diskret när lamporna är släckta. På den övre högra hyllan finns LED-listen och strömförsörjningen. Vas. lågt. framför fönstret, en LED-remsa i den varmaste nyansen som fungerar som en ljusgardin. Vas. Strömförsörjningen för låga LED-spots och LED-remsor finns i ett litet 20x20 servicehål.

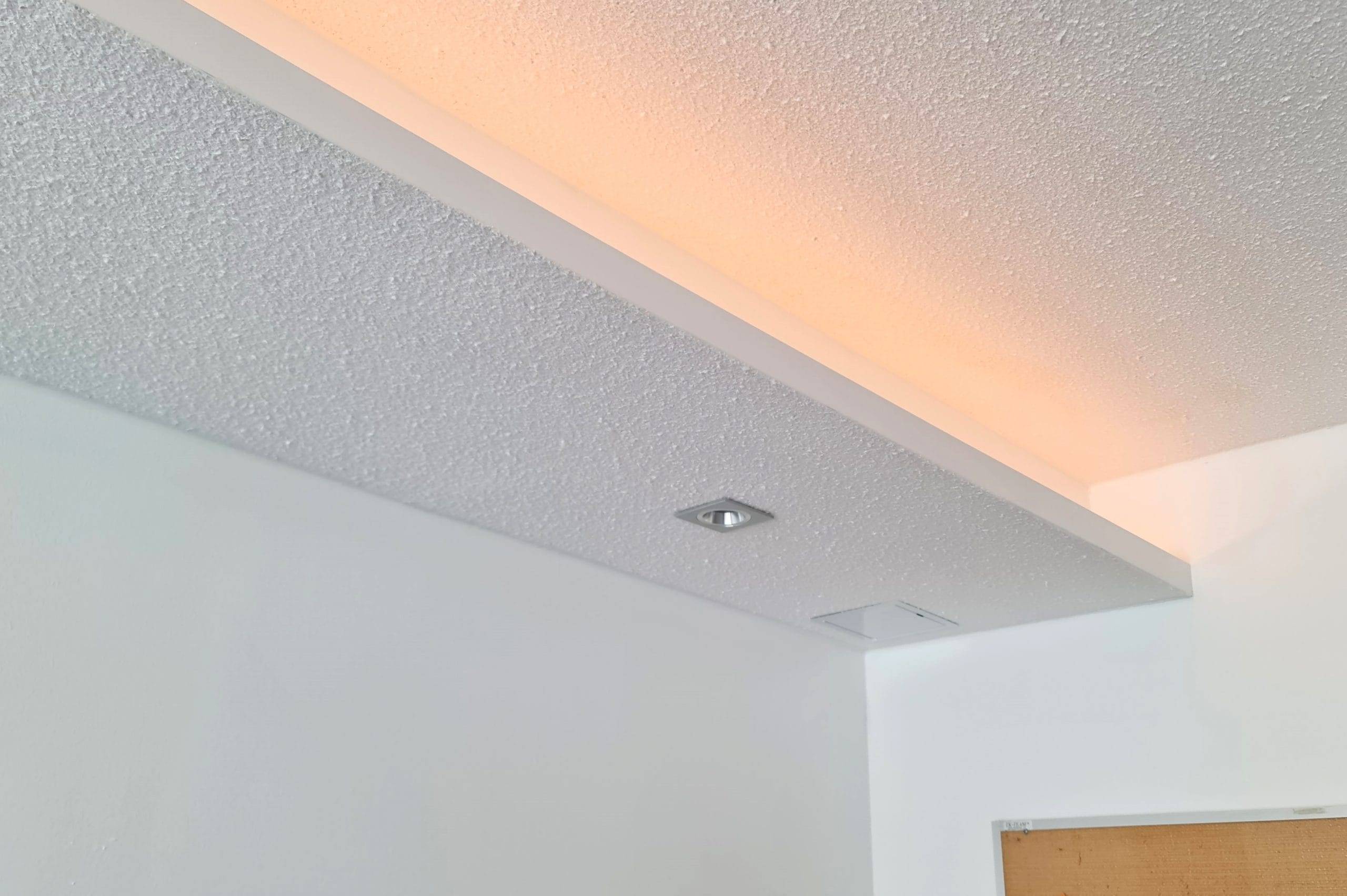

På toppen av hyllan sitter en färdig LED-list i en varm ljus färg. Den akustiska ytan på taket och hyllan lämnades med en råare finish, vilket ger strukturen ett passande utseende.

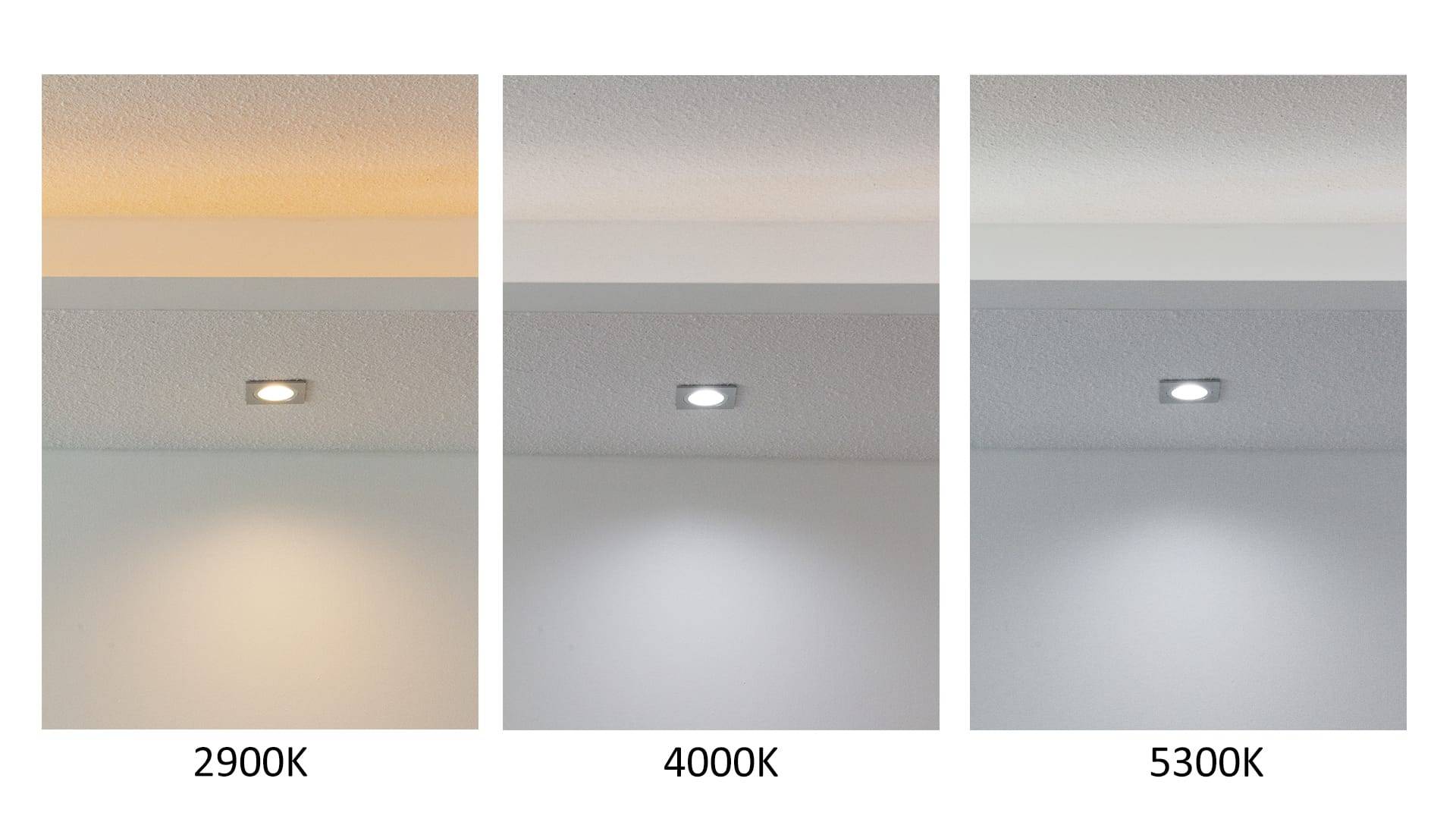

De färgtemperaturstyrda LED-spotsen och LED-listen kan justeras tillsammans eller separat, eftersom de är egna grupper. Till exempel varma, neutrala och kalla toner. Genom att flexibelt justera både färgtemperatur och ljusstyrka kan önskad stämning och ljusstyrka uppnås.

Pris för renovering

Kvadratmeterpriset för Lumir Comfort akustisk beläggning från L2-Building för ett sådant objekt är ca 160 €/m² (inkl. moms) Priset inkluderar leverans av skydd (kunden skyddar sig själv), materialpriser, förbehandling, sprutning, torkning, efterbehandling. Taket täckte en yta på 16 m² och var vitmålat. Väggytan var 10 m² och målades i ljusbrun färg. Priset påverkas också av formen på det utrymme som ska beläggas, hörn och utskjutande delar, den valda färgen och mängden färgpigment: vitt är billigast, svart dyrast. Priset för 26 m² akustisk sprutning är därför ungefär 4 160 € (inkl. moms). Armaturerna installerades med och låg profil, vilket tog 12,4 meter. Zigbee-strömförsörjningen var 2x30W och 2x75W i fyra olika grupper. Fem stycken Kantti 023 CCT-spots med kablage till transformatorn, samt en armaturfjärrkontroll och LedStores LedTime-arbete för installation av LED-remsorna, inget pris beräknades för installation av armaturerna på plats, totalt 1 647 EUR (inkl. moms). Det renoverade utrymmet kan ses i All in One-butiken i Led Store, Mesikukantie 16, 01300 Vanda, Finland. Öppettider och en videopresentation av utrymmet finns på butikens webbplats: https://ledstore.fi/sivu/yleistietoa/ledstore-yhteystiedot
