DALI-transformatorn är en intelligent komponent som möjliggör digital styrning av olika typer av LED-belastningar som RGB-, CCT- eller monokroma lampor. I den här guiden går vi igenom funktionerna och lägesalternativen i LedStores DALI-transformator och hur du använder den.
Vad är en DALI-transformator och vad används den till?
Grunderna: vad DALI står för
DALI (Digital Addressable Lighting Interface) är en internationell standard för belysningsstyrning som gör att varje armatur kan namnges och styras individuellt. Den ger en energieffektiv, intelligent och skalbar lösning för belysningsstyrning.
Transformatorns roll i ett DALI-system
DALI-transformatorn fungerar både som strömförsörjning och som kommunikationsenhet. Den omvandlar nätströmmen till LED-armaturerna och överför DALI-kommandon från styrsystemet till armaturerna. En DT8-transformator med 4 kanaler och 200 W gör det t.ex. möjligt att styra RGBW- eller CCT-belysning från en enda enhet.
DT6 och DT8: Vad är skillnaden?
DALI-enhetstyp 6 (DT6)
DT6 styr monokroma LED-lampor. Varje kanal behöver sin egen DALI-adress. Lämplig för situationer där varje armatur fungerar oberoende av varandra och ingen färg krävs.
DALI-enhetstyp 8 (DT8)
DT8 gör att du kan styra färger eller färgtemperatur med en enda DALI-adress. Det gör systemet enklare och mer effektivt, särskilt när det gäller styrning av färg och justerbart vitt ljus.
Översikt över DALI-transformatorns LED-kanaler och effekthantering
4-kanals system och effekthantering
Transformatorn har fyra utgångar (t.ex. R, G, B, W) som kan användas för att styra flerkanaliga LED-remsor. Den totala effekten kan vara upp till 200W (t.ex. 4x50W).
Betydelsen av färgkanaler
- R - Röd
- G - Grön
- B - Blå
- W - Vit (eller WW/CW)
Kabeldragning och ledningsdragning

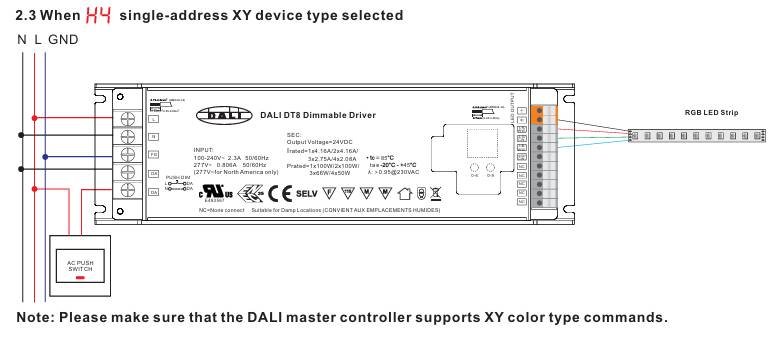

I bruksanvisningen hittar du kopplingsscheman: RGB, Tc, XY, R9 har alla olika anslutningar. Ledningar från topp till botten:
- Orange +
- Orange +
- Grå 1/R/WW
- Grå 2/G/CW
- Grå 3/B/WW
- Grå 4/W/CW
Funktionssätt: 7c, Tc, R9, H5, t6, XY, förklarat

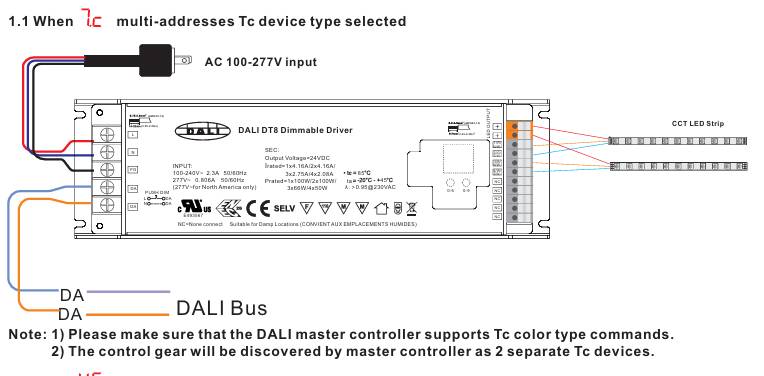

7c - Två CCT-belastningar på en transformator
Styr två separata Tc CCT-justerbara armaturer med olika DALI-adresser. Lämpar sig väl för rum där du vill styra flera CCT-ljuskällor på olika sätt. Kanalerna 1+2 och 3+4 (2 adresser)

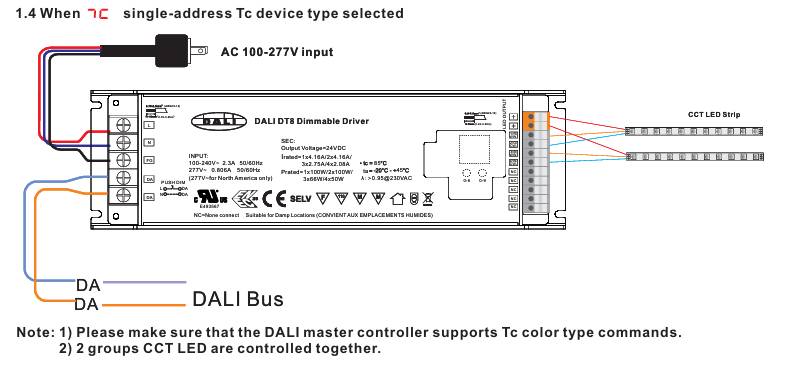

Tc - Styrning av färgtemperatur med en DALI-adress
Styr den varm- och kallvita LED-lampan med en enda adress. Kanaler 1+2 och 3+4 (1 adress)

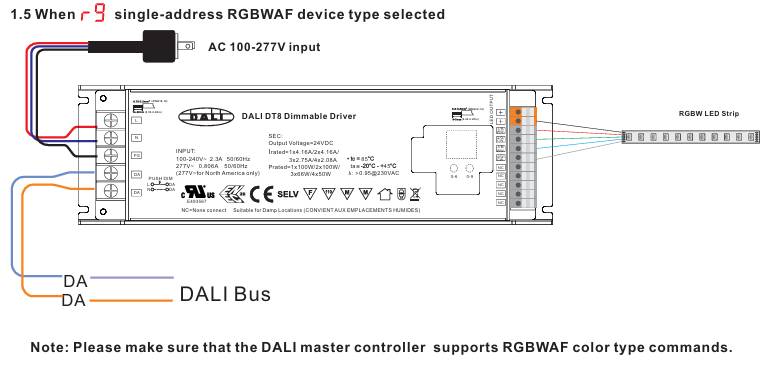

r9 - RGBWAF färghantering
Ett sexkanalsläge där RGBWAF-armaturer styrs från en enda adress. Lämplig för exakt färghantering i utställningslokaler, teatrar etc. Kanaler 1-4 RGBW (1 adress)

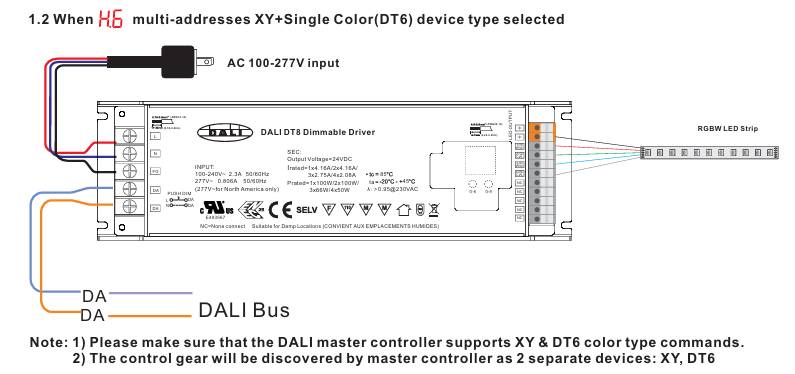

H6 - RGB + monokromt kombinerat läge
Använder två indikatorer: en för RGB-lampor och en för monokroma lysdioder. Kombinerar färger och allmänbelysning i ett och samma system. Kanaler 1+2+3 RGB och 4 W, (2 adresser)

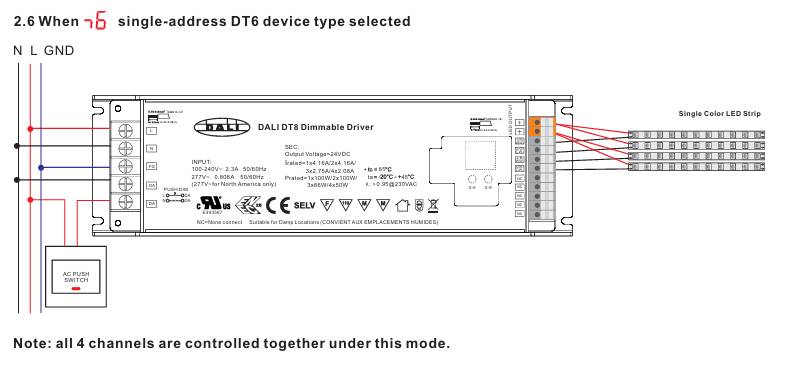

t6 - Monokrom LED-kontroll
Traditionellt utrymme för monokroma LED-remsor. Varje kanal går till samma adress. Lämplig för enkla installationer. 1-4 kanaler (1 adress).
XY - RGB-färgstyrning
Använder CIE 1931 färgkoordinater för att styra RGB-färger med en enda DALI-adress. Ger mer naturliga färgövergångar än traditionell RGB. Kräver funktionsstöd från Master. Kanaler 1-4 (1 adress)
Tabell
| Utrymme | Funktion | DALI-adresser | Bäst lämpad för |
|---|---|---|---|
| 7C | 2x CCT-kontroll | 2 | För hantering av separata CCT-områden |
| R9 | RGBWAF-färger | 1 | Exakt färgåtergivning |
| H5 | RGB + monokrom | 2 | Mångsidig belysning med en enda enhet |
| t6 | Monokrom LED | 1-4 | Grundläggande installationer |
| XY | RGB-färgkontroll | 1 | Vanligaste färgkontrollen |
| Tc | CCT-justering | 1 | Kontor, bostäder, välbefinnande |
Lastval och distribution av kanaler
I Tc-läge används t.ex. 2 kanaler (WW + CW), i XY-läge 3 (R+G+B) och i R9-läge 4-6 kanaler.
DALI-transformatorer klarar 100 W per kanal, men den totala transformatorns angivna totala belastningstid.
100W = 1x100W, 2x50W eller 4x25W
200W = 1x100W, 2x100W eller 4x50W
12-48V drivdon = 5x120W (Stöder även RGB + CCT rc-läge, 2 adresser)
undefined
Steg-för-steg-programmering av DALI-transformatorn
Val av enhetsprofil för LedStore DALI-transformatorer
- Tryck samtidigt på båda knapparna tills displayen blinkar.
- Bläddra i lägen (7C, r9, t6, XY, H5, Tc, etc.)
- Tryck och håll in båda knapparna för att välja läge.
- Starta om transformatorn (vanligtvis)
Ställa in DALI-adressen
- Håll vänster knapp intryckt tills siffrorna börjar blinka.
- Ställ in enheterna och tiotalen separat.
- Tryck och håll in för att spara adressen.
Programmering av DALI-adress med DALI-master
Transformatorn kan också tilldelas automatiskt genom att programmera DALI-mastern att identifiera 1 eller 2 enheter baserat på det inställda driftläget.
Använd med Push-dimmer
LedStore DALI-transformator 100W och 200W kan också styras med den traditionella PUSHDIM-knappen! Det innebär att du kan dimma och justera ljustemperaturen med en traditionell tryckknapp. Stöder monokroma, CCT- och RGB-funktioner. INTE RGBW.
PUSHDIM-funktioner
- Klicka = ON/OFF
- Lång tryckning = Justering av ljusstyrka
- Dubbelklicka = Växla till CCT-ton eller färgjustering (RGB)
Felsökning och minnesfunktioner
- Överbelastning: automatisk återställning
- Överhettning: skydd och uppstart efter kylning
- Minnesfunktion: minns tidigare status efter att strömmen stängts av
Vanliga frågor och svar
Vilket utrymme för CCT-ljus?
Tc (en adress) eller 7C (2 adresser)
Kan jag använda Push control utan en DALI-master?
Ja, det kan du.
Hur många adresser har en transformator?
1-4 programmering beroende på läge. DIM/CCT 1 adress och RGB/CCT 2-4 adresser.
Kan jag kombinera RGB och separat vitt ljus?
Ja, H6-läget är lämpligt. RGB-ledat band och vitt ledat band är separat på 2 adresser.
Vad är den bästa RGBW-ledaren för remsa?
R9-läget är det bästa
Sammanfattning och rekommendationer
Hos LedStore hittar du ett brett utbud av DALI-transformatorer och styrenheter. Vi kan också hjälpa dig med designen.
