I den här artikeln kommer vi att diskutera profilens effekt på LED-listans ljus i praktiken. Vi förklarar hur LED-listans profil - dess mått och vilken typ av diffusor som väljs - påverkar slutresultatet. Vi ger tips om hur du väljer rätt typ av profil för din LED-strip. De ljusvinklar och ljusdata som anges i artikeln är vägledande.
Hur ändrar LED-listprofilen ljuset?
LED-listen ska alltid monteras i profilen så att värme kan avledas från LED-listen. Detta ökar LED-listans livslängd. Profilen skyddar också LED-listen från bucklor, damm och fett.
Designen bör ta hänsyn till profilens effekt på LED-listans ljus. Valet av LED-listans profil påverkar ljusets vinkel, ljusets riktning och ljusstyrkan. Samma LED-remsa kan se väldigt olika ut i olika profiler. Profilens riktning påverkar också ljuset; en väggmonterad profil riktar en del av ljuset mot väggen, vilket ger ytterligare ljus genom reflektion. Och när ljuset riktas mot en reflekterande yta har den reflekterande ytans nyans och glans också en betydande effekt på ljusmängden.
Profilens mått påverkar öppningsvinkeln. Ju högre profilkanterna är i förhållande till den inre bredden, desto djupare kommer LED-remsan att placeras. Innerväggarna i en smal och hög profil skär av ljuset, vilket gör att ljuskäglan blir smalare.
Vilken typ av diffusor som används påverkar ljusstyrkan, öppningsvinkeln och lösningens utseende. En klar diffusor släpper igenom mest ljus, men kan orsaka bländning så att LED-remsan syns, vilket kanske inte är så tilltalande.
Profilens proportioner
LED-stripens profil kan begränsa eller ändra LED-stripens ljusfördelning, eftersom profilens innerväggar blockerar sidostrålarna. Öppningsvinkeln anger hur långt ljuset sprids ut från profilen.
Den geometriskt maximala inflygningsvinkeln kan användas som referensmodell. Detta beror på förhållandet mellan profilens inre bredd och väggens höjd. Med hjälp av grundläggande geometrisk logik kan man dra slutsatsen att ju högre profilen är i förhållande till sin bredd, desto smalare blir öppningsvinkeln för ljuset från led-listen.
Olika typer av diffusorprofiler
Huvudsyftet med profildiffusorn är att skydda LED-listen från smuts och damm. LED-listans profil kommer inte att se färdig ut utan diffusorn. Valet av diffusor påverkar inte bara utseendet utan också mängden ljus som kommer ut (transmittans) och komforten (bländning, mjukhet).
Genomskinlig diffusor (genomskinlig)
- Fördelar: hög ljusgenomsläpplighet (mest ljus ut), "skarpare" ljusfördelning (
- Nackdelar: kan vara bländande, led-remsan kan ses igenom
- Typiskt: Ger skarpare skuggor, ljusöppningsvinkeln följer LED-remsans grundfördelning, men profilens väggar kan smalna av.

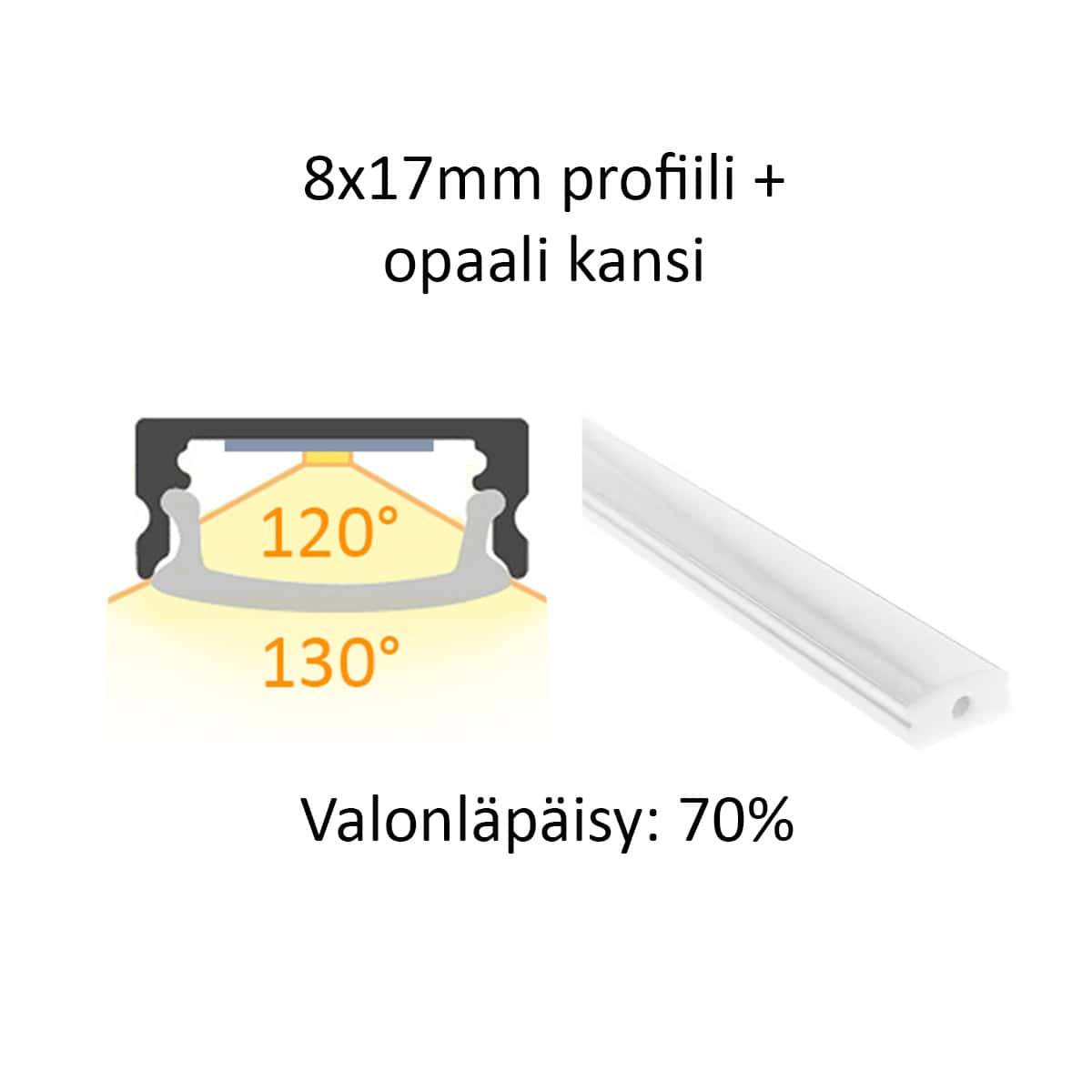

Opal diffusor (opal)
- Fördelar: mindre bländning, tonar ner led-remsans punktformighet
- Nackdelar: lägre ljusgenomsläpp (diffusorn äter upp en del av ljusstyrkan)
- Typiskt: Mjukt ljus ger inte skarpa skuggor och upplevs ofta som behagligt.

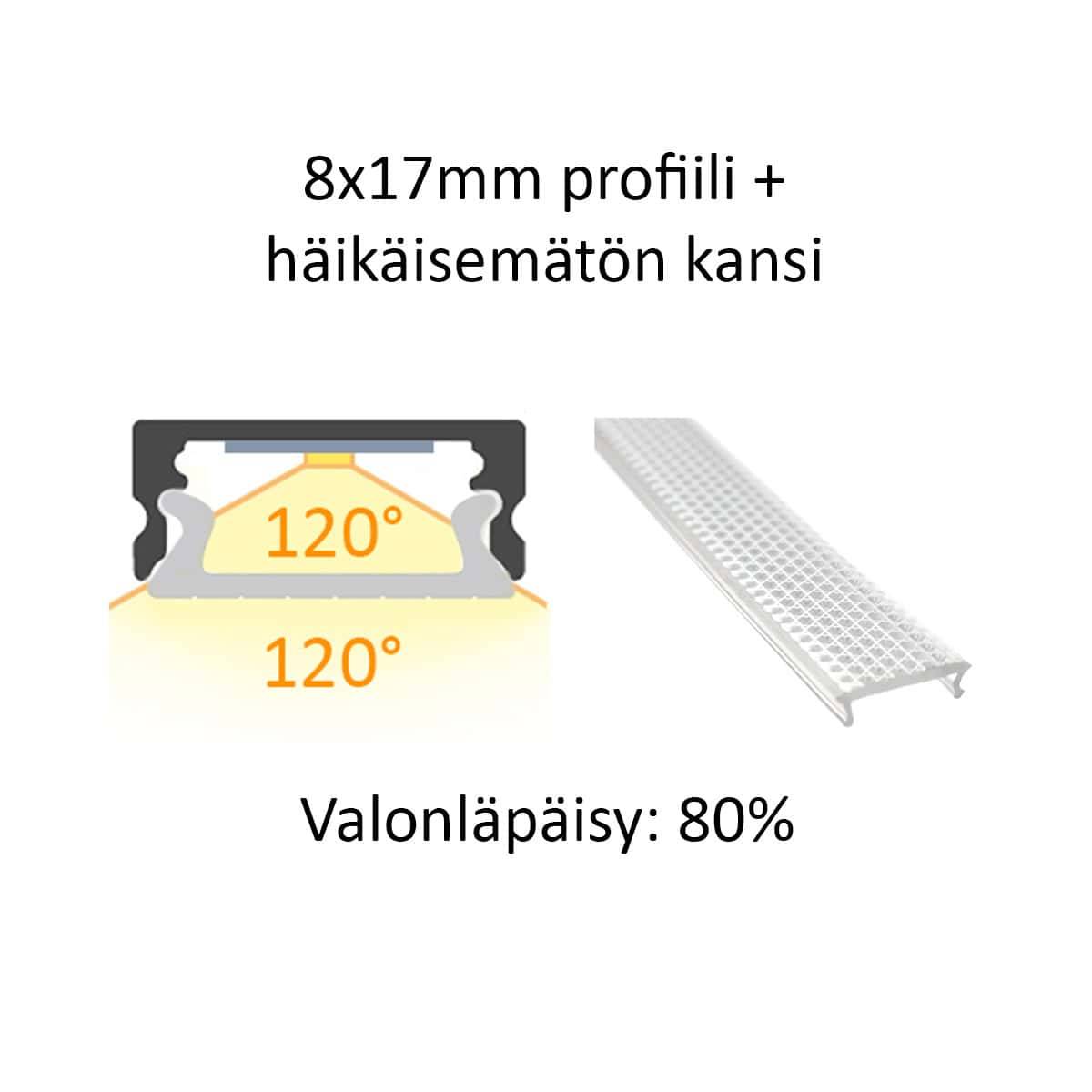

Prisma (mikroprisma)
- Fördelar: bländningskontroll (minskar sidobländning), suddar ut LED-stripens exakta skärpa
- Nackdelar: kan minska ljusflödet och förändra ljusfördelningen (beroende på design).
- Typisk: Lämplig för applikationer där armaturen är nära ögat, t.ex. arbetsstationer. Mest populär för arbetsbelysning i offentliga miljöer.

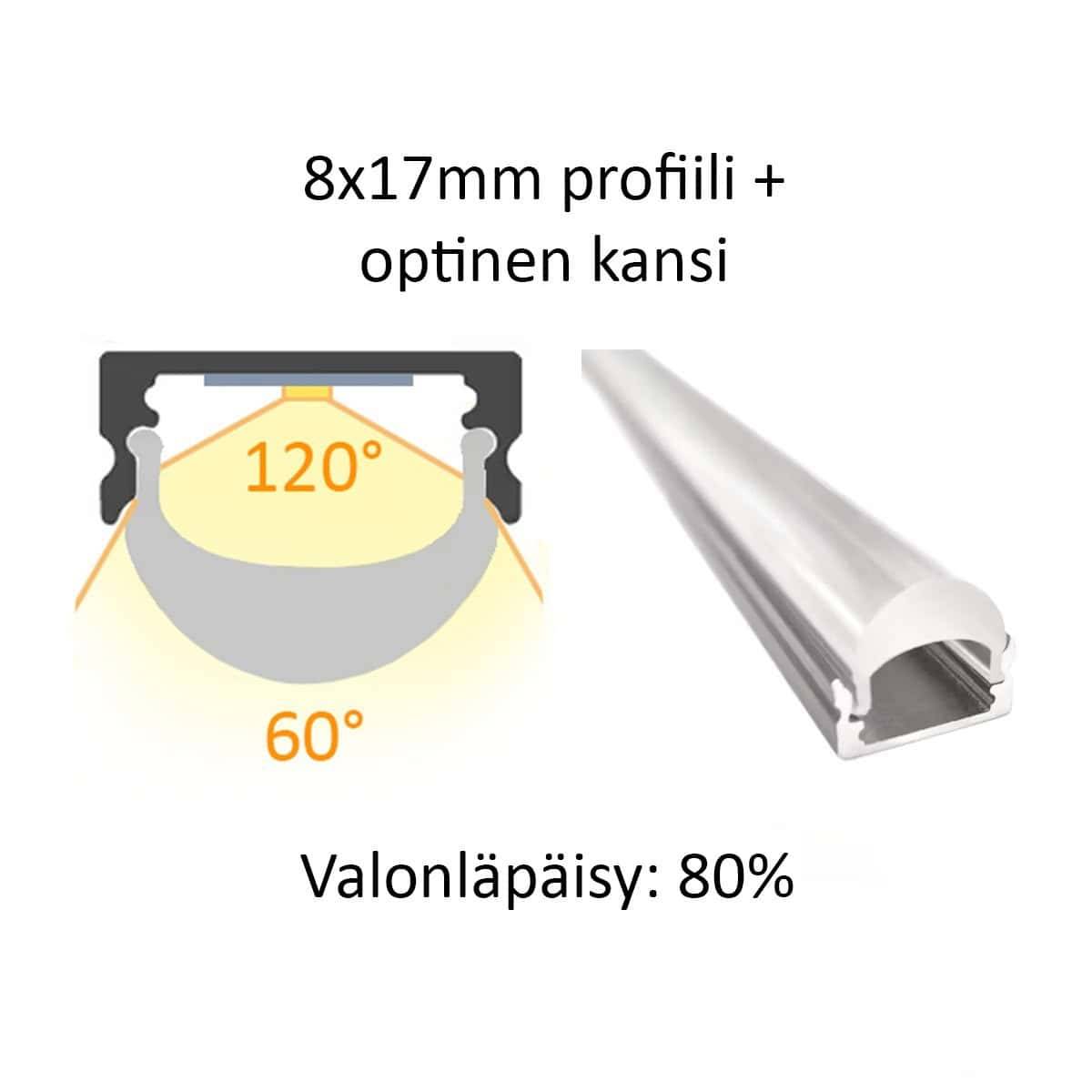

Optiskt hölje (optisk)
- Fördelar: bländningsskydd (minskar sidobländning), stark riktverkan (ljuset når längre). Olika vinklar, olika höjdprofiler!
- Nackdelar: ledtejp syns igenom, väggfel framhävs
- Typisk: Denna diffusor är lämplig för användning i höga utrymmen och gör att ljuset kan föras längre bort.

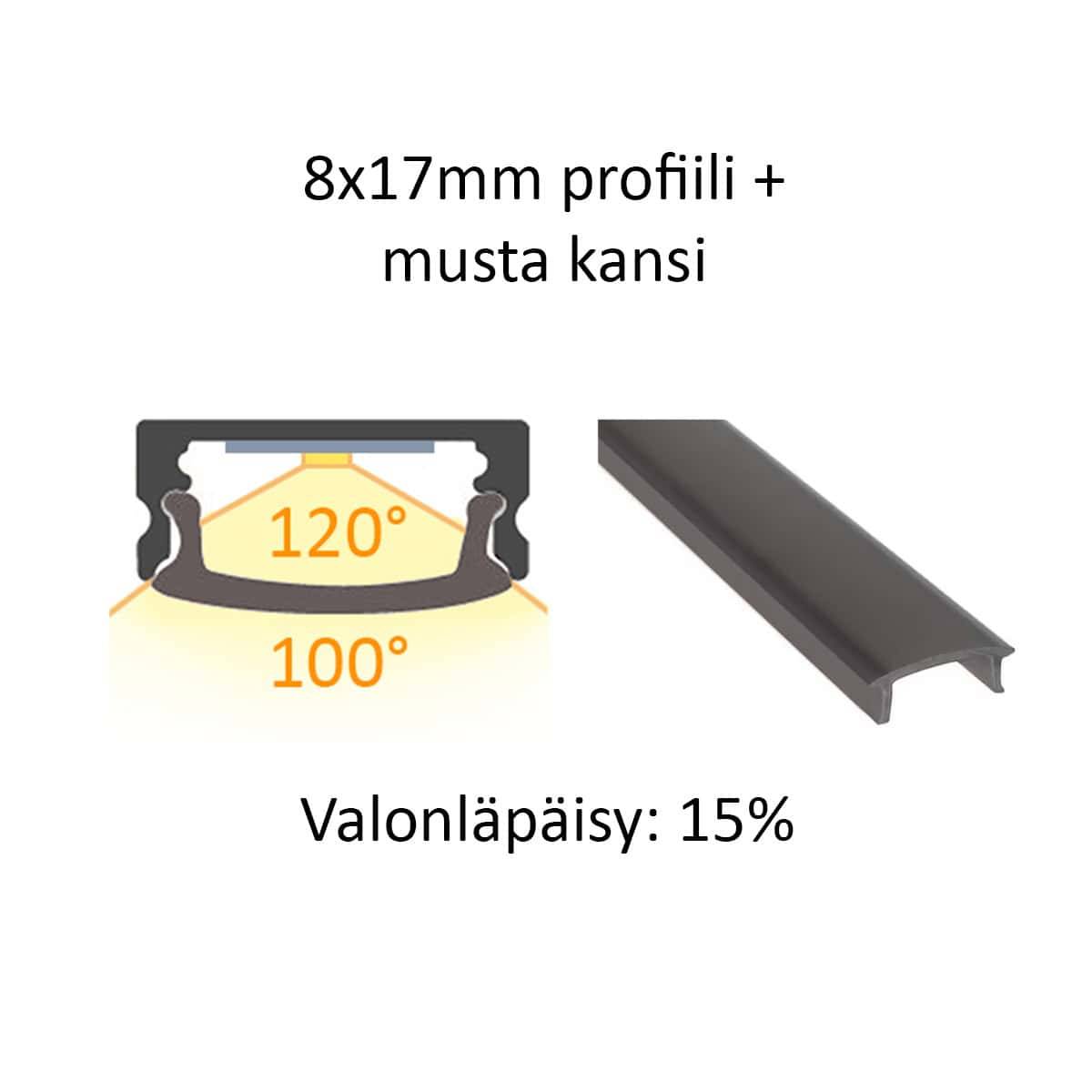

Svart kåpa (svart)
- Fördelar: osynlig led-profil mot svart bakgrund när lamporna är släckta
- Nackdelar: led-remsan är synlig genom dimmad, äter upp 85% av ljusnivån!
- Typisk: Lämplig för användning mot en svart bakgrund i taklister, tak etc. när mer visuell effekt önskas än ljus i sig.

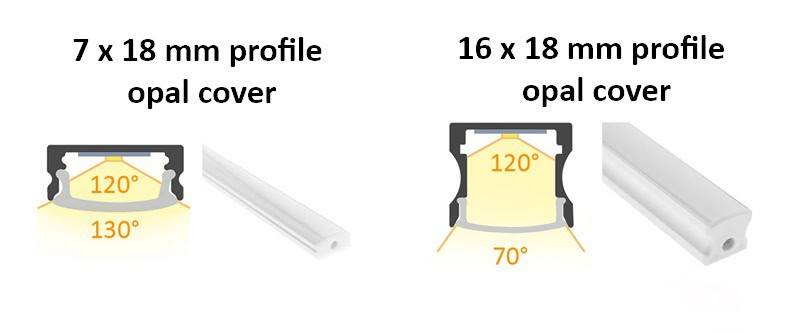

Profilhöjd och diffusor
Nedan följer en tabell som visar profilens inverkan på LED-listans öppningsvinkel. Profilen på den LED-list som används i detta exempel är 12 mm bred med en vägghöjd på antingen 5 mm eller 15 mm.
| Profilens höjd | Typ av ljus | Ljusgeometri i profil | Tydlig diffusor (85-90%) | Opal diffusor (70-80%) | Prisma diffusor (80-90%) | Optisk diffusor (80-90%) |
|---|---|---|---|---|---|---|
| 5 mm | brett upplysande | 100° | Ljusvinkel: 90-110° Bländning: medel | Ljusets vinkel: 95-115° Bländning: låg | Ljusets vinkel: 90-105° Bländning: låg | Ljusvinkel: 60° Bländning: låg |
| 15 mm | centralt belyst | 45° | Ljusets vinkel: 40-55° Bländning: medel | Ljusvinkel: 45-65° Bländning: låg | Ljusets vinkel: 40-60° Bländning: mycket låg | Ljusets vinkel: 30° Bländning: mycket låg |

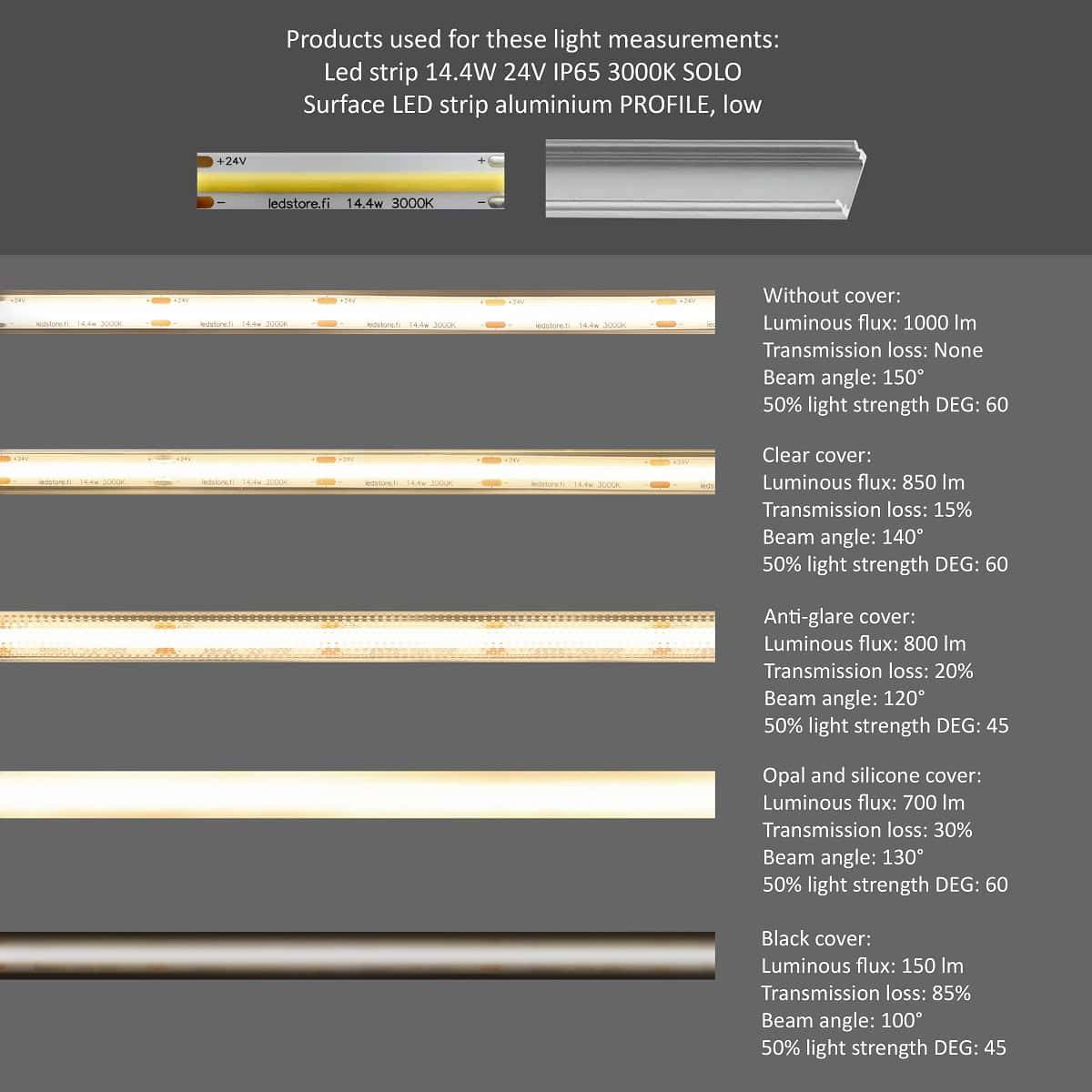

Effekt av diffusor och profil på ljusstyrkan
På förpackningar med LED-remsor anges ofta lumen (ljusflöde) per meter, vilket anger hur mycket ljus produkten avger. Användaren är dock ofta intresserad av lux (belysningsstyrka) på en bänkskiva eller ett golv.
Lux är starkt beroende av hur ljuset fördelas. En smalare öppningsvinkel ökar ljusintensiteten i mitten, medan en bredare öppningsvinkel jämnar ut ljuset men minskar intensiteten i mitten. Skillnader i öppningsvinkel bidrar till att förklara hur samma LED-remsa ser olika ut beroende på valet av profil och diffusor.
Exempel: varför känns en smalare wedge ljusare?
Om samma mängd ljusflöde riktas mot ett mindre område koncentreras ljuset - det vill säga lux ökar i det centrala området och minskar vid kanterna. En något högre profil eller en optiskt smalare diffusor ger ett starkare och mer koncentrerat ljus på skrivbordet. Lumen är densamma som med en låg profil, men ljusstyrkan koncentreras till ett mindre område.
Effekt av diffusor och profil på bländning
Bländning uppstår när ett starkt ljus träffar ögat från en obehaglig vinkel. Sådana objekt är ofta belysningslösningar på låg nivå där ljuskällan är i ögonhöjd (arbetsstationer), direkt synliga ljuspunkter (trappor, framåtriktad väggbelysning) och lampor på blanka ytor (kökslampor).
Bländningsskydd med profil och diffusor
- Välj en djupare profil: höga väggar minskar öppningsvinkeln → mindre bländning
- Välj en opal diffusor: mjukare ljusyta → mindre bländning
- Välj en prismadiffusor: kontrollerar "höga vinklar" → mindre bländning
Effekt av diffusor och profil på LED-lampornas utseende
Med "hotspots" menas LED-prickar eller ljusa fläckar som sticker ut genom profilkåpan. Ta hänsyn till detta när du väljer både LED-remsa och profil.
LED-listans punktseparation påverkas av typen av LED-list, profilens höjd, typen av diffusor och hur profilen är monterad. Om LED-listen dimmas ökar dessutom speckle, vilket också är värt att tänka på.
Hur man undviker att led-prickar dyker upp
- Ju längre bort diffusorn är från LED-listans yta, desto mindre sticker LED-punkterna ut. Genom att välja en djupare profil får du ett mer fläckfritt ljus.
- Ju mer ogenomskinlig diffusorn är, desto mindre syns LED-listans spetsighet. Välj en opal diffusor för att minska spräckligheten.
- Välj den tätaste möjliga LED-remsan. SMD-ledade remsor är vanligtvis prickade, medan COB-ledade remsor är plana. LED-lister med 120 LED-kretsar per meter är plana i applikationer med låg profil och opal diffusor när listen inte är dimmad.
- Försänk skruvhålen om du ska fästa profilen genom att borra skruvarna genom profilen. Annars kommer LED-listen att förbli upphöjd över skruvarna, vilket kommer att synas som en ljusare fläck på diffusorn. Du kan också undvika detta genom att fästa profilen med klämmor.
LED-listprofiler och -skydd - rekommendationer per destination
Anteckningar och tips om hur man väljer rätt LED-profil för varje applikation.

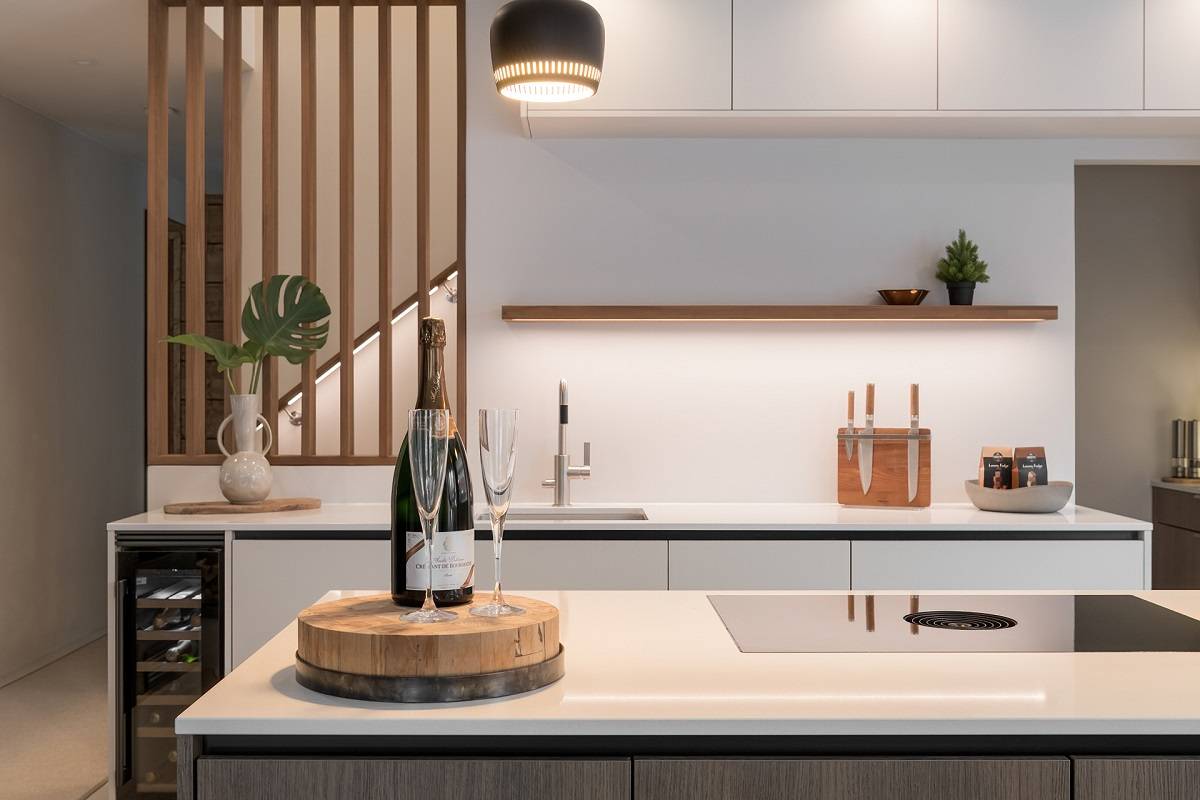

Bänkskiva för kök
Den absolut vanligaste kombinationen är en låg profil och en opal diffusor. Den låga profilen används för att profilens sida inte ska synas i köket, och den opala diffusorn används för att jämna ut ljuspunkterna så mycket som möjligt. De blanka nivåerna återspeglar tydligt punktligheten! Distansen är vanligtvis 50 cm hög, så att ljuset fördelas väl över hela nivån.
- Om nivån är blank (rost eller sten): välj opal täckning så att spräckligheten inte syns i reflektionen av den blanka nivån, och den profil du vill ha (låg är den mest diskreta).
- För maxim alt ljusflöde (matt nivå): välj ett klart hölje för att maximera ljusflödet och en djupare profil för att minska sidobländning och dölja färgbandet från insyn.
Indirekt belysning (ljusramp, inhägnad, taklinje)
- För mjukt ljus: välj ett opalt lock för att mjuka upp skuggorna och den profil du vill ha.
- För att maximera ljusflödet: Välj en ljus diffusor eller en riktad diffusor.
Tips 1! När utrymmet är högt, använd en riktad diffusor för att maximera ljusets räckvidd på hög höjd.
Tips 2! För att få en snygg kant på din drop down kan du använda en profil som passar till gipsskivans kant.
Hyllor och vitrinskåp
- För att minimera bländning: välj ett opalt lock och en 45-graders profil för att rikta ljuset bort från betraktaren.
- För en minimalistisk installation: välj en opal kåpa och en infälld profil som ligger i linje med hyllan.
Tips! Du kan belysa en öppen hylla med en infälld 45-graders profil som riktar ljuset mot bakväggen. Minimalt med bländning och bakväggens yta framhävs på ett vackert sätt.
Checklista
Ta hänsyn till dessa saker när du väljer profil och diffusor.
- Är ljuskällan synlig? Om ja, föredra opal eller prisma.
- Behöver du ljus på bredden eller på djupet på bänkskivan? Bred: lägre profil. Lägre: djupare profil.
- Är syftet att maximera ljusflödet? Tydlig diffusor och rimlig riktverkan.
- Vill du ha en mjuk look? Opal och tillräckligt avstånd från LED-lampan till diffusorn.
- Är miljön mörk eller ljus? Mörka miljöer kräver ofta mer ljusflöde eller bättre riktverkan.
- Är det en bänkskiva eller en arbetsstation? Fokus på bländningskontroll: djupare profil + opal/prism.
- Vill du vara säker på resultatet? Fråga efter IES/LDT eller gör en luxmätning med en pilot.
Tips! Berätta för oss vad LED-listen ska användas till, vilken installationshöjd som planeras och vilken ljusnivå som önskas, så föreslår vi den bästa lösningen för dina behov!
ledprofileffektlampa
Installationsguider för led-lampor
- Avstängning av led-lampor - Avstängning av led-lampor och byte av led-lampor
- Led strip light lyser inte - Varför lyser inte led strip light, vi går igenom orsakerna
- Led strip light blinkande - Varför blinkar en led strip light? Det finns många anledningar och vi kommer att gå igenom dem alla.
- Led strip light livslängd - Vad påverkar livslängden och varför håller andra remsor längre?
- Montering av led-lampor - Hur monterar jag en led-lampa inomhus eller utomhus? Vad behöver jag tänka på?
- Ansluta en led-ljuslist till en transformator - Hur ansluter jag en led-ljuslist till olika typer av transformatorer?
- RGB Led-ljusbandsanslutning - Hur ansluter jag ett RGB-led-ljusband till olika styrenheter?
- Led strip light extension - Hur löder jag skarvarna? En liten lödguide för nybörjaren.
- Parallellkoppling av en ledad ljusremsa - Vad är parallellkoppling och hur gör man det för en ledad ljusremsa?
- Effekt av Led strip-profil på ljus - Hur påverkar profilens höjd och täckning ljuset?
Specialist på led-remsor för belysning
LedStore har varit expert på LED-belysning och ljusdesign sedan 2010. Vi har vår egen produktdesign, så våra produkter är tekniskt sett toppmoderna. Produkterna har en garanti på upp till 7 år. Vi utför även underhåll av belysning.
Vi fokuserar på temperaturkontrollerade armaturer med hög färgåtergivning, så att de fungerar utmärkt och håller länge. Vi gör det runt om. 500 ljusdesigner för våra kunders webbplatser. Läs mer här eller beställ en design. Visste du det? LedStore erbjuder ljusdesign från 169 euro för hela huset!
Måttbeställda Led-lampor
Vi erbjuder en tjänst för specialtillverkade LED-remsor, dvs. specialtillverkade LED-remsor i aluminiumprofil. Även installerad.
Kom ihåg att vi alltid är tillgängliga för att hjälpa dig på vägen, via e-post(myynti@ledstore.fi) och telefon (045 251 4510). Som alltid är du välkommen att dela foton av dina egna projekt på sociala medier på #ledstorefi IG och ledstorefinland FB. Vi älskar att se de häftiga saker som görs med våra lysdioder, och det hjälper till att ge inspiration till dem som fortfarande är osäkra på kraften och häftigheten hos lysdioder.
Visste du att vi redan har över 3 500 bilder på våra LED-installationer i vårt galleri?
VANLIGA FRÅGOR
Ökar den opala diffusorn öppningsvinkeln?
Det opala höljet gör ljuset mjukare och experimentellt bredare, men profilväggarna kan fortfarande begränsa sidovinklarna. Slutresultatet beror på hur djupt LED-remsan sitter i profilen och diffusorns struktur (platt eller kupolformad).
Varför ser samma LED-remsa ljusare ut i en annan profil?
Ljusfördelningen ändras när profilen ändras: om ljuset koncentreras till ett mindre område ökar luxtalet vid en viss punkt. Dessutom påverkar diffusorns transmittans hur mycket ljus som kommer ut ur profilen.
Visas COB-remsan som prickar?
COB är mycket platt, men det klara höljet och den mycket låga profilen kan ändå avslöja diskreta prickar när LED-listen dimmas. Genom att välja en opal kupa kan du jämna ut prickarna. Med en hög profil och ett opalt hölje kommer spräckligheten att blekna mest.
Är en vägghöjd på 15 mm alltid bättre?
Nej. Den är mer riktad och ofta mer behaglig när det gäller bländning. Men om du vill ha en bred och jämn allmänbelysning eller indirekt belysning är en lägre profil ofta bättre.
Klar eller opal för köket?
Om LED-listans profil är synlig, i ögonhöjd eller reflekterad från bänkskivan, är det värt att välja en opal (eller prismatisk) diffusor: inga fula synliga ljusfläckar och mindre bländning. Om LED-listans profil är dold och du vill maximera ljusflödet fungerar en klar diffusor bra.
Hur mycket ljus går förlorat på ett opaldäck?
Det varierar beroende på material och yta. I allmänhet reducerar ett opalglas ljuset mer än ett klart, men i gengäld får du en mjukare och ofta behagligare belysning. Ljusförlusten är normalt cirka 20 %.
Vad är ett prismaskydd och när ska du välja det?
Ett prisma (mikroprism) är en diffusor som minskar bländning genom att kontrollera höga vinklar. Det är ett bra val när LED-stripens profil är synlig och man vill ha en tilltalande, mer professionell finish.
Vad är en optisk täckning och när används den?
Det optiska locket är en diffusor som riktar ljuset beroende på profilens djup. Den används i höga utrymmen eller när du vill att ljuset ska spridas närmare golvet.
Kan jag själv uppskatta öppningsvinkeln?
Preliminärt ja: en djupare profil (högre väggar) innebär vanligtvis en smalare kil. Det exakta värdet kan endast bestämmas genom fotometri (IES/LDT) eller mätning.
Sammanfattning
Profilens effekt på ljuset är större än vad många tror. Profilens djup påverkar riktverkan, diffusorn påverkar mjukhet, bländning och ljusflöde. Genom att matcha rätt profiltyp med rätt kåpa kan du förbättra komforten och få rätt ljus där det behövs.
