Kablage för LED-armaturer är en av de viktigaste, men ofta minst beaktade, aspekterna av ett belysningssystem. Korrekt valda och installerade kablar säkerställer att lamporna fungerar smidigt, att kontrollerna fungerar som de ska och att belysningen förblir säker.
I den här artikeln går vi igenom vilken typ av kablar som behövs för LED-belysning i olika system - DALI, Zigbee, Triac och andra styrsätt - och hur armaturegenskaper och transformatortyper påverkar kabeldragningen. I slutet får du också praktiska tips för en säker och effektiv installation.
Hemautomation och styrsystem
DALI-kablage
DALI (Digital Addressable Lighting Interface) är ett professionellt, tvåvägs styrsystem för belysning. Det använder en egen styrbuss, som kan dras i samma kabel som matningsspänningen - så länge kabeldragningen görs enligt DALI-standarden.
- Vanligtvis används en 5x1,5 mm² kabel eller motsvarande för DALI-styrning.
- Styrledningens längd kan vara upp till 300 meter, medan det totala motståndet förblir under 2 ohm.
- En DALI-linje kan ansluta flera armaturer och styrenheter på samma buss.
En centraliserad DALI-grupptransformator underlättar installationer i stora anläggningar. Tänk på att en DALI-master normalt kan hantera 64 enheter. Du sparar adresser genom att använda grupptransformatorer.
Se DALI-produkter
Zigbee och andra trådlösa system
Zigbee, WiFi och Bluetooth Mesh möjliggör trådlös styrning, men det behövs fortfarande kablar för att ansluta strömförsörjningen. Styrsignalerna är trådlösa, men LED-lamporna behöver fortfarande en likströmskabel från transformatorn. Du behöver alltså inga kablar till omkopplarna!
- Undvik långa kabelsträckor (+15 m) för att hålla spänningsfallet från transformatorn lågt
- Använd en skärmad kabel om kablarna löper tillsammans med andra elektriska ledningar.
- Vi rekommenderar grupptransformatorer (vanligtvis 24V) för enklare styrning.
Triac-dimrar (230V)
Triac-dimning är ett traditionellt och enkelt sätt att styra LED-armaturer direkt från 230V-nätet. Kabeldragningen är vanligtvis likadan som för konventionella halogenlampor.
- Vanligtvis används 3-ledarkabel (L, N, jord), även om nästan alla transformatorer av god kvalitet är klass 2 (dubbelisolerade) och inte behöver jordas.
- En dimbar LED kräver en Triac-kompatibel transformator.
- Vanligtvis används en MMJ-vajer, t.ex. 3x1,5 mm².
Funktioner och kabeldragning av armaturer
Armaturens tekniska egenskaper avgör hur många trådar som behövs i kabeln. Detta är särskilt viktigt när armaturerna styrs av olika nyanser eller färger. Det är lämpligt att tänka på kabeldragningen innan armaturerna kopplas in för att undvika att behöva göra korrigeringar i efterhand.
Nu talar vi alltså om kabeln mellan transformatorn och armaturen/armaturerna.
Kabeldragning av monokroma LED-lampor

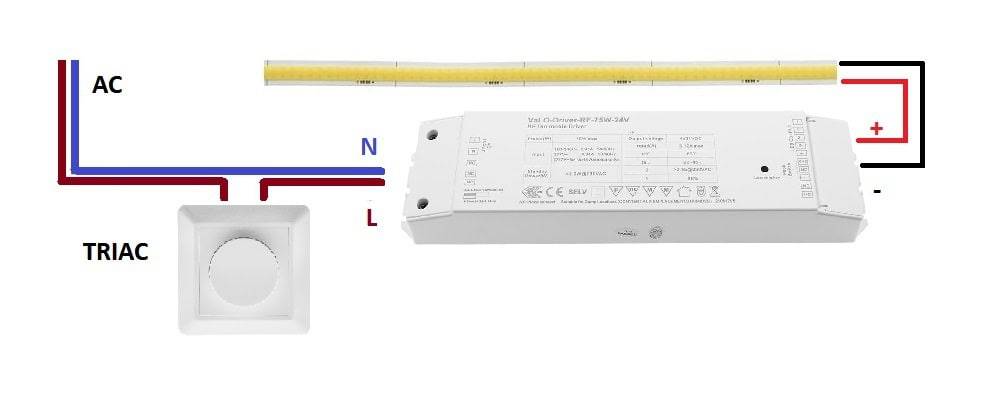

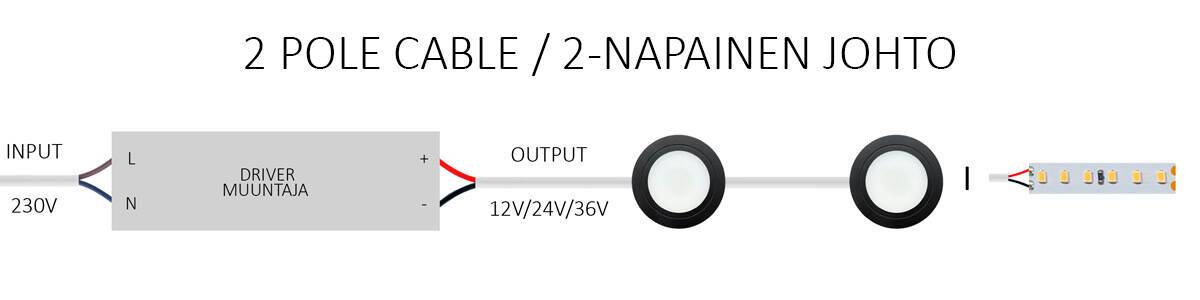

Monokroma LED-armaturer använder en 2-polig ledning: positiv (+) och negativ (-). Installera därför enligt TRIAC-bilden ovan.
- Koppling: + röd (vanligtvis), - svart (vanligtvis)
- Använd 2x0,5 mm² kabel för korta (max 15 m) sträckor, 2x0,75 mm² eller tjockare för längre sträckor.
CCT LED-ljuskablar (justerbar färgtemperatur)
CCT-armaturer (Correlated Color Temperature) har varm- och kallvita LED-element som styrs separat. Detta kräver en 2-3 polig kabel.
2 Conduction CCT-lampan fungerar på så sätt att den positiva och negativa polarisationen ändras 1000 gånger per sekund, så att det inte syns för ögat. Det är på detta sätt vi ändrar temperatur och ljusstyrka.
- Växling: - CW (kallvit), + WW (varmvit).
- Använd 2x0,5 mm² kabel för korta (max 15 m) sträckor, 2x0,75 mm² eller tjockare för längre sträckor.

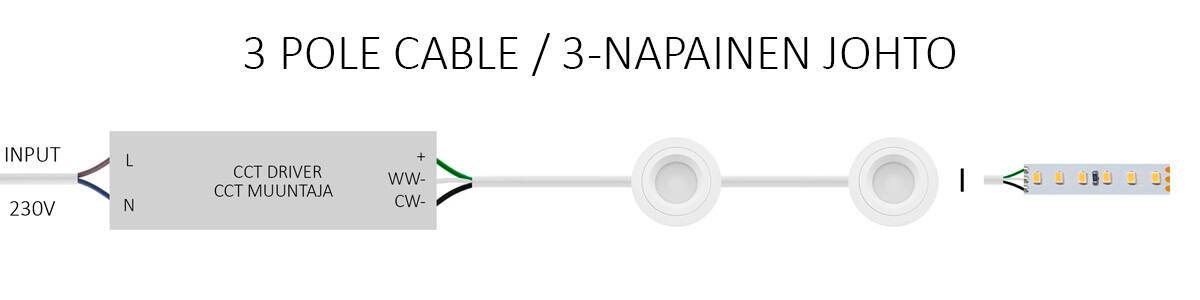

3 konduktion (vanligast) CCT-lampan fungerar så att den positiva (+) delas, men spänningen mellan den kalla och den varma ledaren ändras så att den totala spänningen förblir densamma. Halvvägs igenom får därför inte spänningen fördubblas (full effekt till kall och varm samtidigt), vilket skulle bryta armaturen.
- Omkoppling: + (common), CW (cold white), WW (warm white).
- Använd 3x0,5 mm² kabel för korta (max 15 m) sträckor, 3x0,75 mm² för längre sträckor.
RGB- och RGBW-armaturer
I RGB-armaturer behöver varje färg (röd, grön, blå) sin egen ledare och en gemensam positiv. Kabeldragningen görs med en 4-polig kabel. RGBW lägger till en fjärde kanal för den vita lysdioden och kablas med en 5-polig kabel.
- Anslutning: + (gemensam), RGB = 4 trådar, (R, G, B, +)

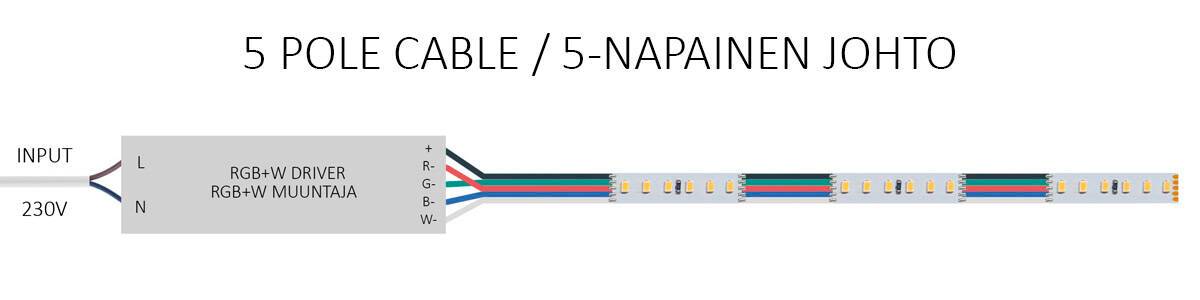

- Anslutning: + (gemensam) RGBW = 5 ledningar (R, G, B, W, +)
- Använd 4/5x0,0,32 mm² kabel för korta (max 10 m) sträckor, 4/5x0,5 mm² för längre sträckor.
RGB+CCT-system
RGB+CCT kombinerar färg och justerbar vit i en och samma armatur. Detta innebär att kabeldragningen sker med en 6-polig kabel. Dessutom styrs RGB+CCT LED-remsan av en mottagare som monteras mellan transformatorn och LED-remsan. Du behöver alltså en separat bastransformator och en mottagare som passar ditt system.

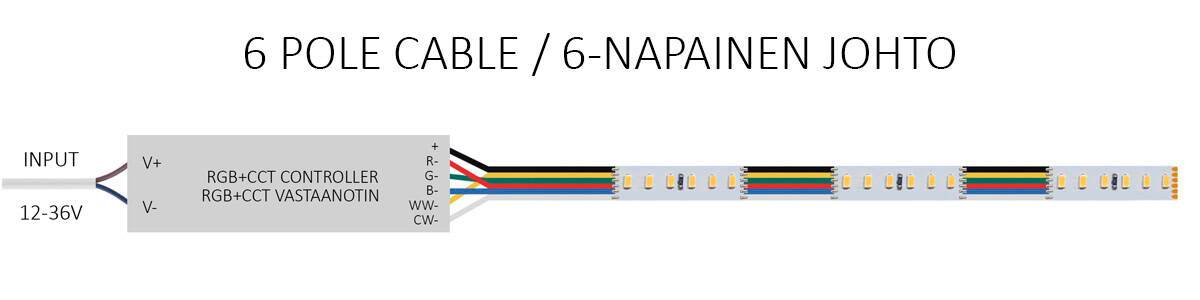

- Anslutning RGB, varm och kall = 6 trådar (R, G, B, varm, kall, +)
- Använd alltid högkvalitativ, dubbelisolerad LED-kabel med mjukt skal.
- Kontrollera att styrenheten och armaturen använder samma kopplingsschema.
Upptäck LedStores sortiment av kablar.
Kolla in de olika mellanliggande kabellösningarna från LedStore.
Kabeldragning med egna transformatorer vs. grupptransformatorer
Armaturer med egna transformatorer
En transformator kan väljas för varje armatur. Detta är en snabb och enkel lösning, t.ex. vid renoveringsprojekt där man inte vill ha centraliserad styrning eller där man inte vill ha eller kan få en servicelucka för en grupptransformator.
- Varje armatur kommer att ha sin egen 230V-matning.
- Transformatorn kan döljas i takkonstruktioner eller bakom en armatur genom samma öppning
- Mindre design, men fler fogar.
- Med Triac-transformatorer, färgval från spaken, i installationsskedet (dimning, ingen steglös CCT-justering efter installationen).
- DALI / Zigbee varje armatur har sin egen adress (arbetskrävande lösning, men möjliggör kontinuerlig CCT-styrning även efter installationen).
Grupptransformatorer och centraliserade lösningar
Ett system med grupptransformator innebär att en effektiv transformator matar flera armaturer. Det minskar värmekällorna och underlättar underhållet, samtidigt som det säkerställer att alla armaturer som grupp klarar dimning och färgtemperaturreglering.
- I 24V-system spelar kabelns tjocklek en viktig roll: en för tunn kabel orsakar spänningsfall. t.ex. 0,5 mm² max, 10/15 m
- Håll den totala kabellängden från transformatorn till armaturerna under 15 m eller öka tvärsnittet.
- Installera transformatorn på en lättåtkomlig plats, t.ex. i en servicelucka, ovanpå skåp eller i ett elskåp.
Praktiska tips och installationsrekommendationer
- Välj rätt tvärsnitt: under 10 m: 0,5 mm² / 5-15 m: 0,75-1,5 mm² / över 15 m: 2,5 mm²+.
- Observera spänningen: 12V-system har ett högre spänningsfall än 24V-system.
- Placera styrenheter och transformatorer på ett klokt sätt: lätta att serva, men gömda.
- Använd kontakter och tejp av hög kvalitet: tåliga mot tid och värme.
- Dokumentera installationen: markera transformatorer, kabelgenomföringar och reglage för underhåll.
Sammanfattning
| Typ av armatur | Antal kablar | Typisk spänning | Leveransmetod |
|---|---|---|---|
| Monokrom | 2 | 12/24V | ON/OFF eller dimning |
| CCT | 2/3 | 12/24V | Kontroll av färgtemperatur |
| RGB | 4 | 12/24V | Vägledning för färg |
| RGBW | 5 | 12/24V | Färgstyrning + vit |
| RGB+CCT | 6 | 12/24V | Full färg- och färgtemperaturkontroll |
Sammanfattning
Rätt typ av LED-kablage säkerställer att belysningen fungerar precis som den ska - dimmer mjukt, ändrar färg exakt och håller i flera år utan problem. Med en väl genomtänkt belysnings- och elplanering undviker du problem under installationsfasen.
