Trådlös styrning innebär i sin enklaste form att man skapar en radiofrekvensanslutning (RF) mellan en mottagare som är ansluten till en armatur och en styrenhet. Att skapa en trådlös anslutning är enkelt och fungerar tillförlitligt. Den mest tillförlitliga funktionen uppnås när mottagaren och styrenheten som är anslutna till armaturen befinner sig i samma rum, mindre än 30 meter från varandra, och signalen inte hindras av t.ex. stenväggar. Strömavbrott stör inte styrenheterna och det finns inga installationskostnader för nya elektriska ledningar. Kostnaden för trådlös styrning är i samma klass som trådbundna väggbrytare. I den här artikeln kommer vi att beskriva komponenterna i en trådlös styrenhet och hur man ansluter dem, ur genomsnittskonsumentens perspektiv och i allmänna termer.
Trådlös styrning av belysning (RF) - vilken typ av mottagare behövs?

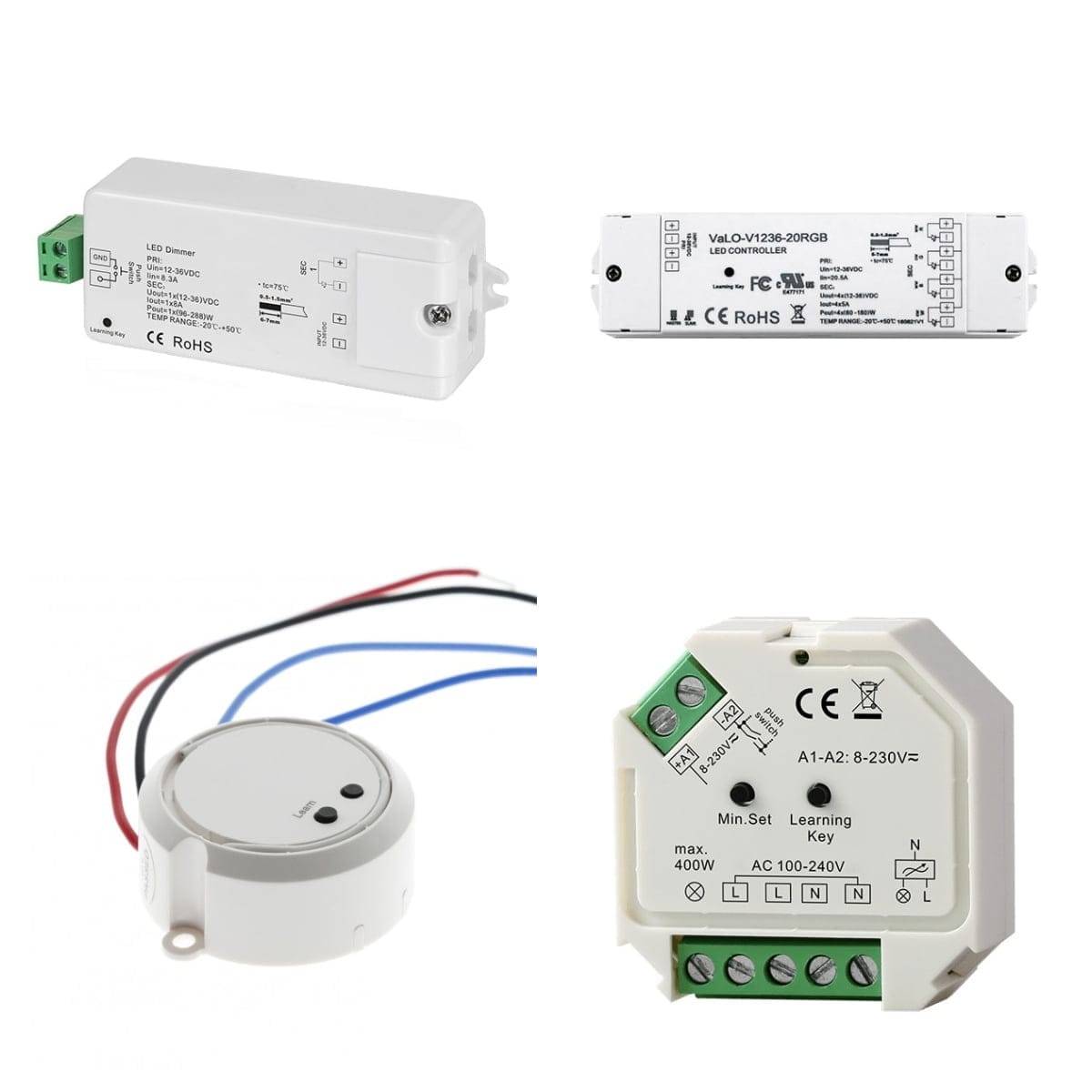

För LED-belysning väljs mottagare beroende på vilken typ av LED som används. Det finns en för bandbelysning och en för spot- och panelbelysning. Mottagarnas egenskaper skiljer sig åt genom att mottagaren för LED-listen installeras mellan LED-listen och transformatorn (på sekundärsidan). Transformatorns dimningskapacitet är därför irrelevant. När det gäller spot- och panelarmaturer monteras mottagaren mellan transformatorn och elnätet (primärsidan) och armaturen måste ha en triac-dimbar transformator.
Mottagare som ansluts till nätspänningssidan, dvs. primärsidan, kräver tillräcklig elbehörighet. Anslutningar på svagströmssidan (12-36V) kan göras av konsumenten om denne är tillräckligt insatt i ämnet.

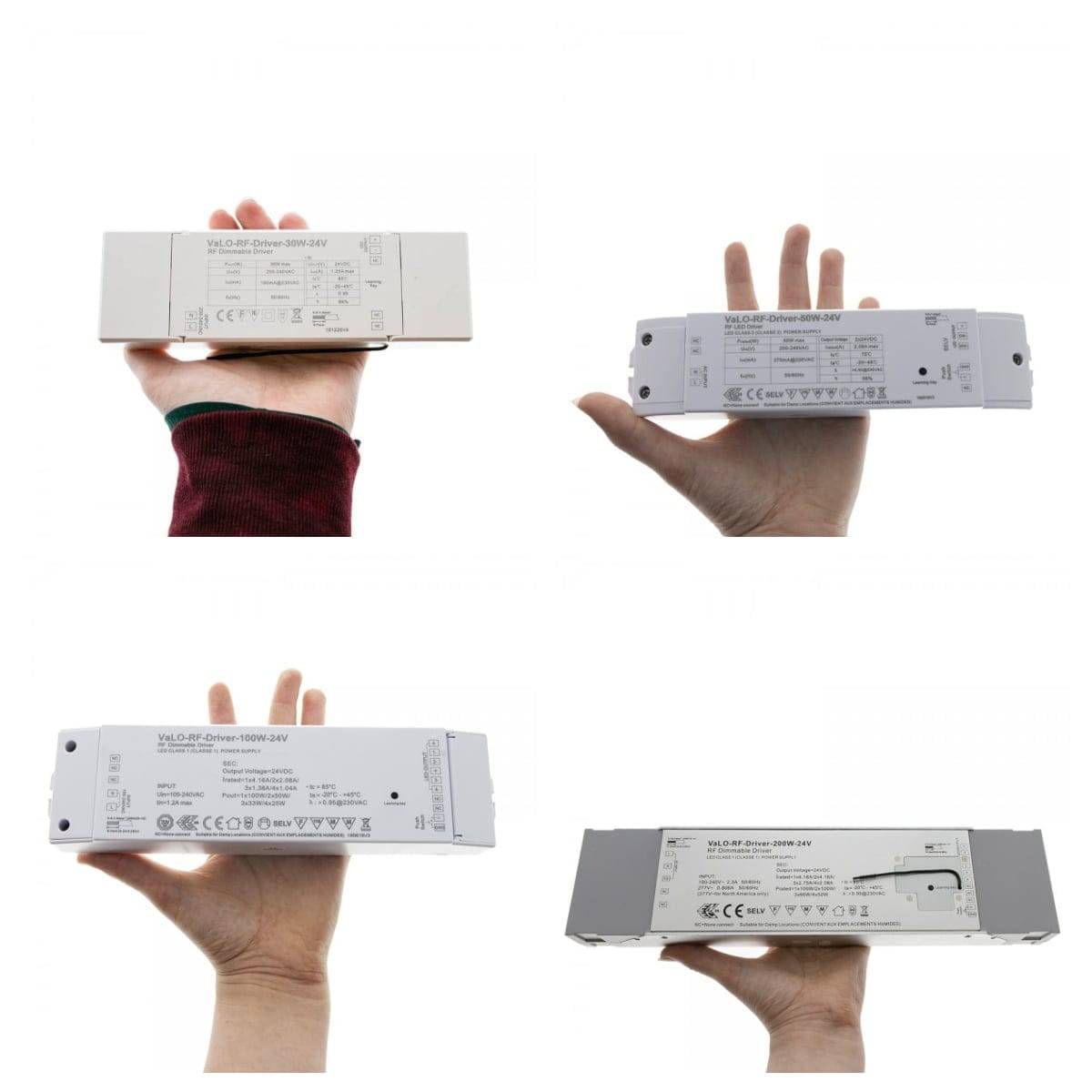

Speciellt för 24V LED-remsor finns transformatorer med RF-kapacitet. Med dessa RF-transformatorer behövs ingen separat mottagare för LED-remsan. För trådlös styrning krävs endast en kontrollknapp. De är ett kostnadseffektivt alternativ när LED-remsorna styrs, dvs. slås på, stängs av och dimmas i grupper som är dimensionerade per transformator. Med andra ord tänds, släcks och dimmas LED-remsan eller -remsorna bakom en enda transformator samtidigt.
För mer krävande spot- och panelinstallationer finns även en RF-dimbar, mA-justerbar transformator. Dipswitchar på transformatorn gör att strömstyrkan (A) kan justeras för att passa armaturerna. Dessa är särskilt användbara för färgtemperaturstyrda spotlights och paneler som måste styras trådlöst. Transformatorerna levereras inte med stickpropp. Installationen utförs vanligtvis av en professionell elektriker. På begäran kan vi installera en stickkontakt för en maximal effektförbrukning på upp till 1,5 kW. På begäran kan transformatorn anslutas med en 5 m lång plug-in-kabel, så att konsumenten också kan ansluta transformatorn till elnätet.
Trådlös styrning - knappalternativ

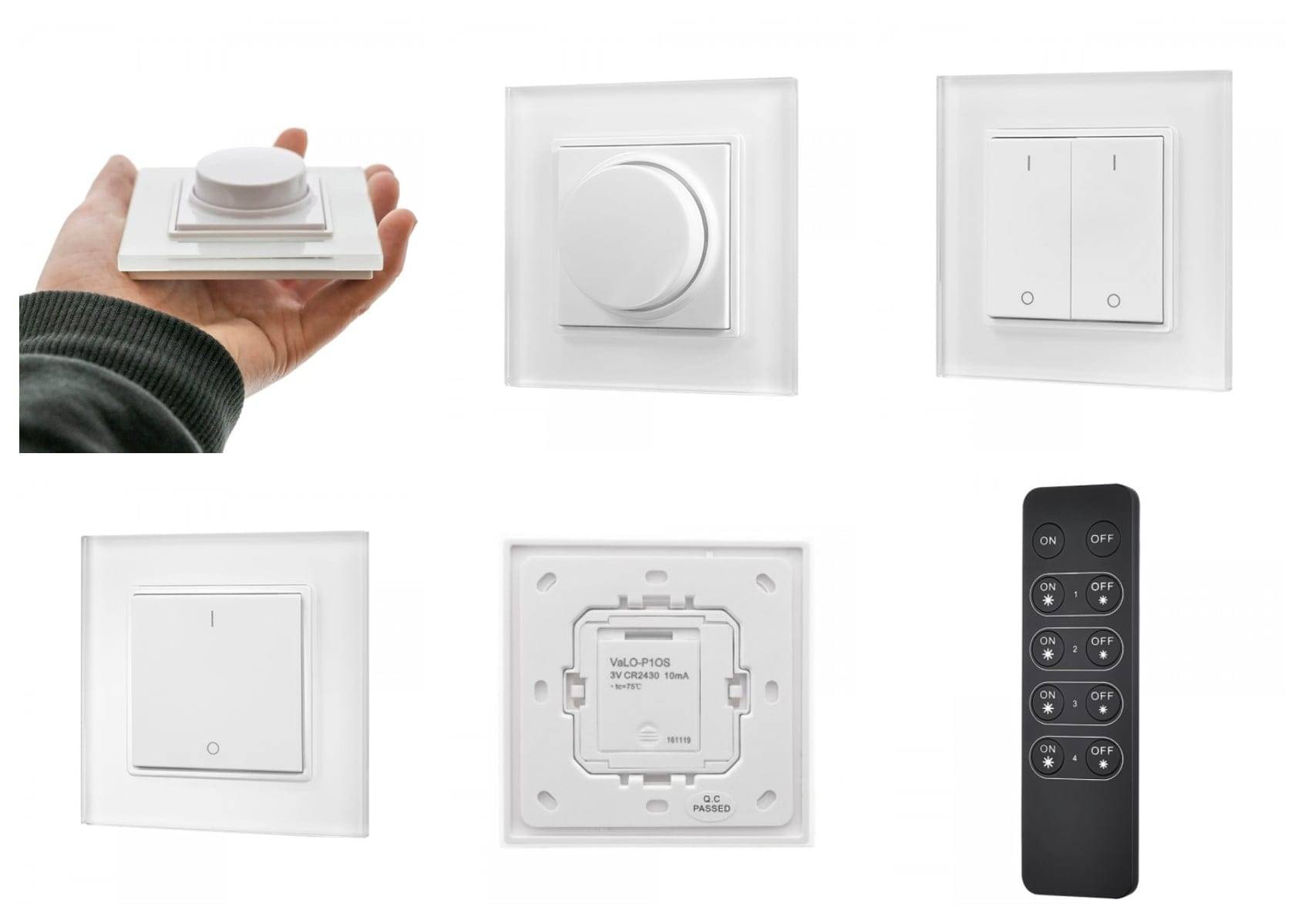

Både väggknappar och reglage som ser ut som en traditionell fjärrkontroll kan användas som reglage. De kan användas för att släcka och tända lampor samt för dimning. Knapparna fungerar med alla mottagare, både primära och sekundära. Den roterande väggknappen är den mest populära för användning med en grupp. Genom att trycka på den tänds och släcks lamporna, rotera medurs för att göra belysningen ljusare och moturs för att dimma belysningen.
De en- och tvådelade knapparna gör att ljuset blir starkare när knappen hålls intryckt ( I ) och svagare när den andra knappen ( O ) hålls intryckt. Bakom knappen finns ett batterifack. Produkten levereras med ett batteri. Batteriet håller i flera år och är lätt att byta ut genom att helt enkelt ta bort mitten av knappen.
Den svarta fjärrkontrollen kan användas för att justera 1-4 armaturgrupper. Den översta knappen slår på eller av alla grupper samtidigt. Nedan finns bilder på manöverknapparna för armaturerna. Dessutom erbjuder vi även trådlösa knappar för CCT-armaturer (Colour Temperature Controlled) och -remsor samt RGBW (Colour Changing LED Strip).

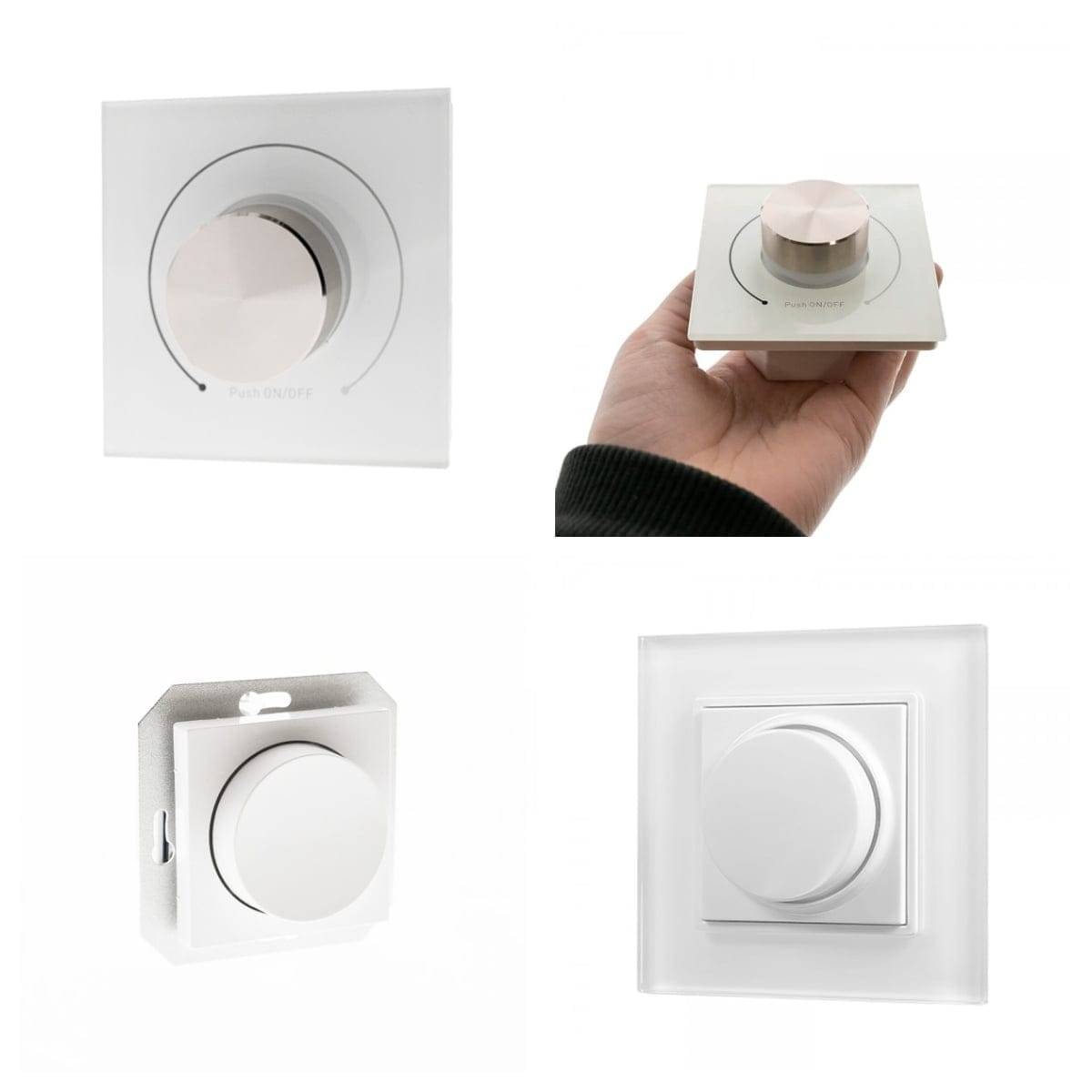

Styrknapparna erbjuder också ett alternativ för situationer där installationsplatsen drivs av en väggknapp och armaturen eller armaturgruppen ska styras trådlöst utöver väggknappen. Den här dimmern kan användas för tillförlitlig styrning av alla typer av LED-armaturer, t.ex. LED-lister, paneler, spotlights, vägg- och takarmaturer, så länge transformatorn är triac-dimbar. Själva knappen har en rf-sändare som kan kopplas ihop med en trådlös styrenhet. Installationen måste utföras av en professionell elektriker, eftersom styrenheten är nätansluten.
Gruppering och anslutning av Led strips - mottagare och knappar
Det är enkelt att skapa och använda önskade armaturgrupper. Flera manöverknappar kan anslutas till en enda mottagare, så att samma armatur/armaturgrupp kan styras (tändas, släckas och dimmas) med flera knappar, t.ex. från olika delar av ett stort rum. Detta kan också göras av konsumenten.
Flera olika armaturgrupper kan kombineras bakom en enda knapp, så att en knapptryckning kan tända flera armaturgrupper samtidigt om så önskas. Till exempel kan alla trådlöst styrda lampor i ett och samma rum tändas och släckas samtidigt, om så önskas.
Grundregeln är att det är mottagaren som definierar gruppen. En mottagare kan bara tillhöra en grupp. Alla armaturer/ribbor som är kopplade till samma mottagare styrs via denna mottagare och den manöverknapp som är kopplad till den.
Bilden nedan visar hur mottagaren för LED-remsor installeras mellan LED-remsan och transformatorn. På så sätt kan flera grupper av lister strömförsörjas från en enda transformator. Tänk t.ex. på en arbetsbelysning i köket och en stämningsbelysning ovanpå ett skåp. LED-listerna kan ha olika wattal och till och med olika färgtemperaturer, så länge spänningen är densamma för dem båda, eftersom de drivs från samma transformator.
När du ansluter led-listen till mottagaren behövs ofta en mellanliggande kabel för att hålla mottagaren och transformatorn snyggt dolda. Du kan antingen löda fast den mängd möbelkabel som behövs i änden på Led-listen eller använda de tvåpoliga WAGO-anslutningarna (spakanslutningar) om listen redan har möbelkabel. Anslut den röda pluskabeln och den svarta minuskabeln till mottagarens LED-ände. Mottagarens ingångsände är också ansluten till de svarta och röda ledningarna, som är anslutna till transformatorns lågströmssida (12-24V). Om det behövs används två tre-läges WAGO-kontakter för att samla plus och minus. Om transformatorn har en kontakt sätts den i uttaget och LED-remsorna tänds.
Installation av LED-stripmottagare och tryckknappar - beakta den totala belastningen
LED-stripmottagaren fungerar med både 12V och 24V LED-strips. Beroende på produkt är den maximala belastningen för LED-stripmottagaren antingen 8A eller 20A. 8A är tillräckligt för 192 watt 24V LED-strip, dvs. till exempel för cirka 10 meter 14,4W/m strip.
Om du vill veta den exakta belastningen kan det vara nödvändigt att göra en liten beräkning för att säkerställa att mottagaren klarar den belastning som bandet kräver. Formeln är bekant från fysiklektionerna, P/U=I, så W/V=A. Om till exempel bandets effekt är 14,4W/m och du har fem meter av det, är formeln W=14,4*5=72W. Om bandet är 24V är svaret 3A.
Så här ansluter du mottagaren och knappen
De allmänna funktionsprinciperna och anvisningarna för parkoppling är desamma för RF-enheter, oavsett vilken mottagare du har. När du har gjort anslutningarna
- Slå på strömmen och lamporna eller remsorna tänds
- Ta bort plasthöljet mellan knappens batterier.
- För att öppna anslutningen trycker du först på inlärningsknappen på mottagaren i ungefär en sekund.
- Tryck inom ca 1-2 sekunder på den knapp som du vill ansluta till. Lampan/led-remsan blinkar för att indikera att en anslutning har upprättats.
När anslutningen har upprättats kan den trådlösa knappen användas för att tända, släcka och dimma/belysa lampan/ledstrippen. Anslutningen behöver inte återupprättas även om strömmen skulle gå vid något tillfälle, utan anslutningen bibehålls. Om du vill ansluta fler än en knapp till samma mottagare upprepar du steg 2 till 4 med ytterligare en knapp.
Om lampan inte dimrar ordentligt utan blinkar till och från, flimrar eller slocknar av sig själv, demonteras parkopplingen och provas på nytt. Nätkabeln kan kopplas bort under en kort tid och sedan kopplas in igen. För att ta bort parkopplingen trycker du på Learn-knappen i 5 sekunder medan strömmen är på tills lampan blinkar. I det här skedet gäller det att vara måttfull. Kontrollera punkt två och upprepa steg 3 och 4. Håll tydliga pauser mellan bortkoppling och återanslutning.
Trådlös front-end-kontroll - val av mottagare, gruppering och koppling av armaturer
Det är också enkelt att skapa och använda dimbara armaturgrupper överhuvudtaget. Installationen utförs dock av en professionell elektriker och mottagarna är vanligtvis dolda i ett undertak eller inuti en armaturstomme. Dessa 230V-mottagare gör det också möjligt att ansluta flera manöverknappar till en mottagare och samma armatur/armaturgrupp kan styras (tändas, släckas och dimmas) med flera manöverknappar, t.ex. från olika delar av ett stort rum. Att dimbara triac-transformatorer kan kedjekopplas, t.ex. i strålkastare, gör det lättare för installatören att bilda grupper av armaturer, där mottagaren är den första i gruppen.
Mottagarens maximala belastning är antingen 100W eller 400W. Den vanligaste strömförbrukningen för spotlights är 9 W, så du kan till exempel gruppera upp till 10 spotlights i mottagaren. För större paneler blir 100W lätt för mycket, så för t.ex. 4 36W 600*600-paneler väljs en större 400W-mottagare.

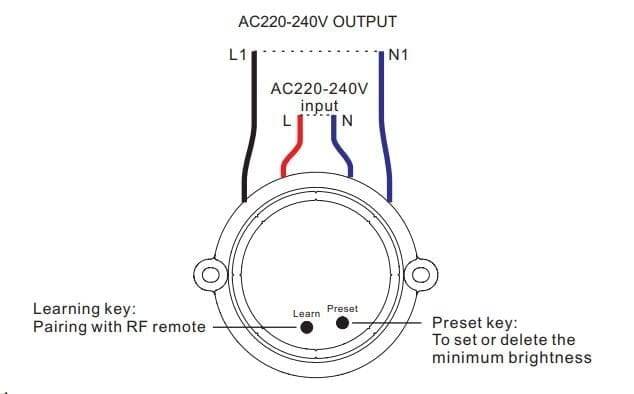

I figuren nedan kan du se att mottagaren är kopplad till nätsidan. Utgång till LED-lampan och ingång till strömförsörjningen. Den lägsta dimningsnivån kan också justeras från mottagaren (förinställning).
Led-remsan kan också användas med andra trådlösa styrmetoder

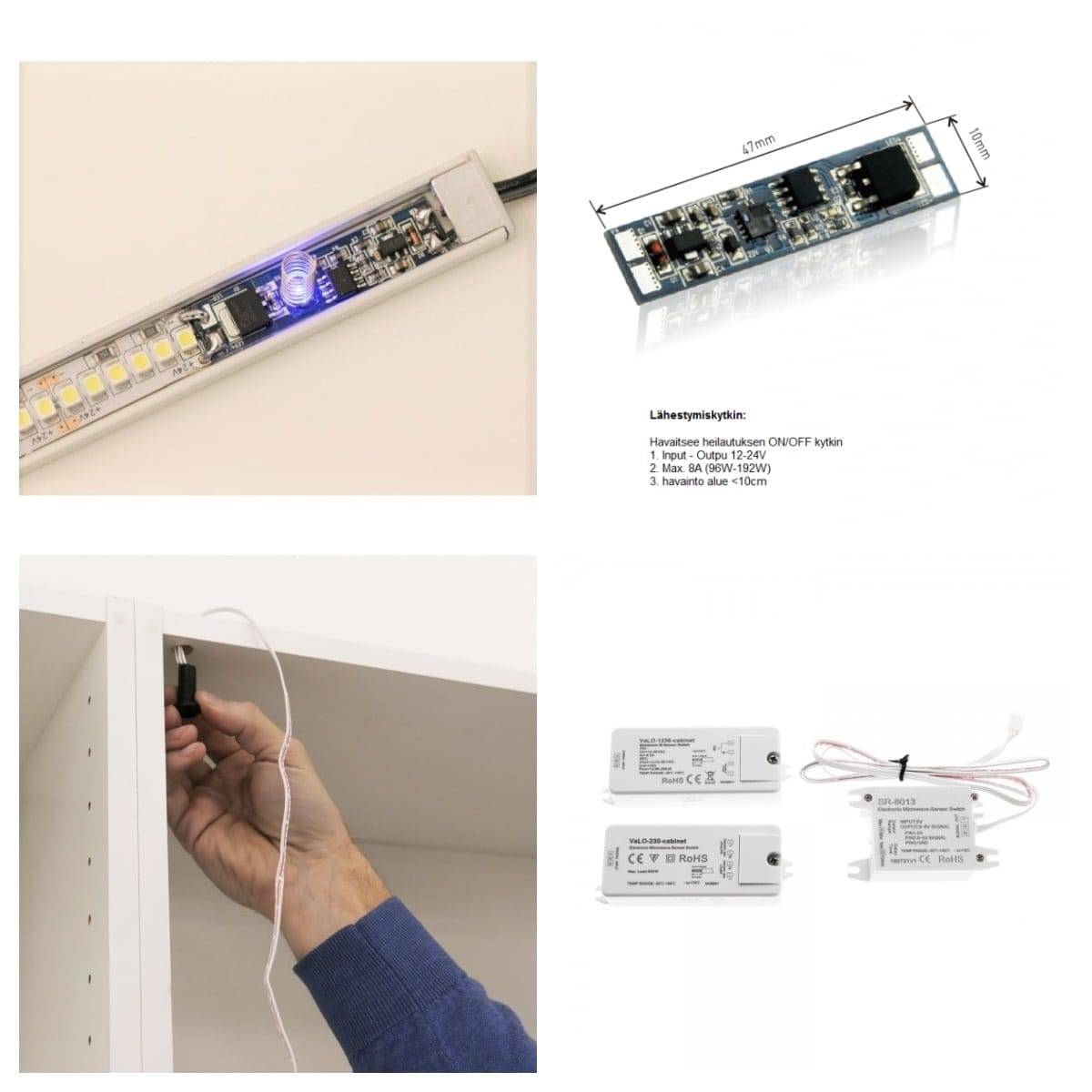

Du kan också installera LED-remsan själv eller låta installera en populär dimbar touch- eller swingbrytare som driftbrytare. Dessutom kan en skåpsbrytare användas för att känna av om en dörr öppnas och en närvarosensor med justerbart avkänningsavstånd.
