För LedStore renoverades bländfria spotlightrännor i taket, med 3 st 9W-spotlights installerade i varje. De infällda takrännorna ger ett nytt utseende till belysningen av utrymmet jämfört med den tidigare LED-panelbelysningen. En ränna målades vit på insidan och den andra svart. En liknande renovering kan göras ganska enkelt om taket är av gipsskivor och har tillräckligt med infällt utrymme. I en ny byggnad är situationen naturligtvis enklare om strålkastarna kan tas med på ritbordet i ett tillräckligt tidigt skede. Renoveringen krävde snickeri- och elkunskaper. Materialkostnaden var mindre än 100 euro och spotpriset är 444 euro (inkl. moms).

Planering av en belysningsrenovering

De ville ge studion som de renoverade ett nytt utseende med hjälp av belysning. Tidigare fanns det två LED-paneler på 300x1200 i utrymmet, vilket gav ett fint jämnt ljus. De två panelerna gav en total belysningsstyrka på 6000 lumen, beräknat på 500 lumen per kvadratmeter för ett rum på 12 kvadratmeter, vilket är tillräckligt för att arbeta. Förutom panelerna installerades dock LED-lampor ovanpå skrivborden vid tre arbetsstationer. På så sätt ökade ljusmängden och allmänbelysningen fick ett nytt utseende. Som ersättning för LED-panelerna installerades infällda spotlights. Tre spotlights per ljuskrona ger utrymmet en beräknad ljusstyrka på 300 lux per kvadratmeter, vilket är tillräckligt bra när arbetsstationerna har tillräckligt effektiva LED-lister och LED-skenor med aluminiumprofil.

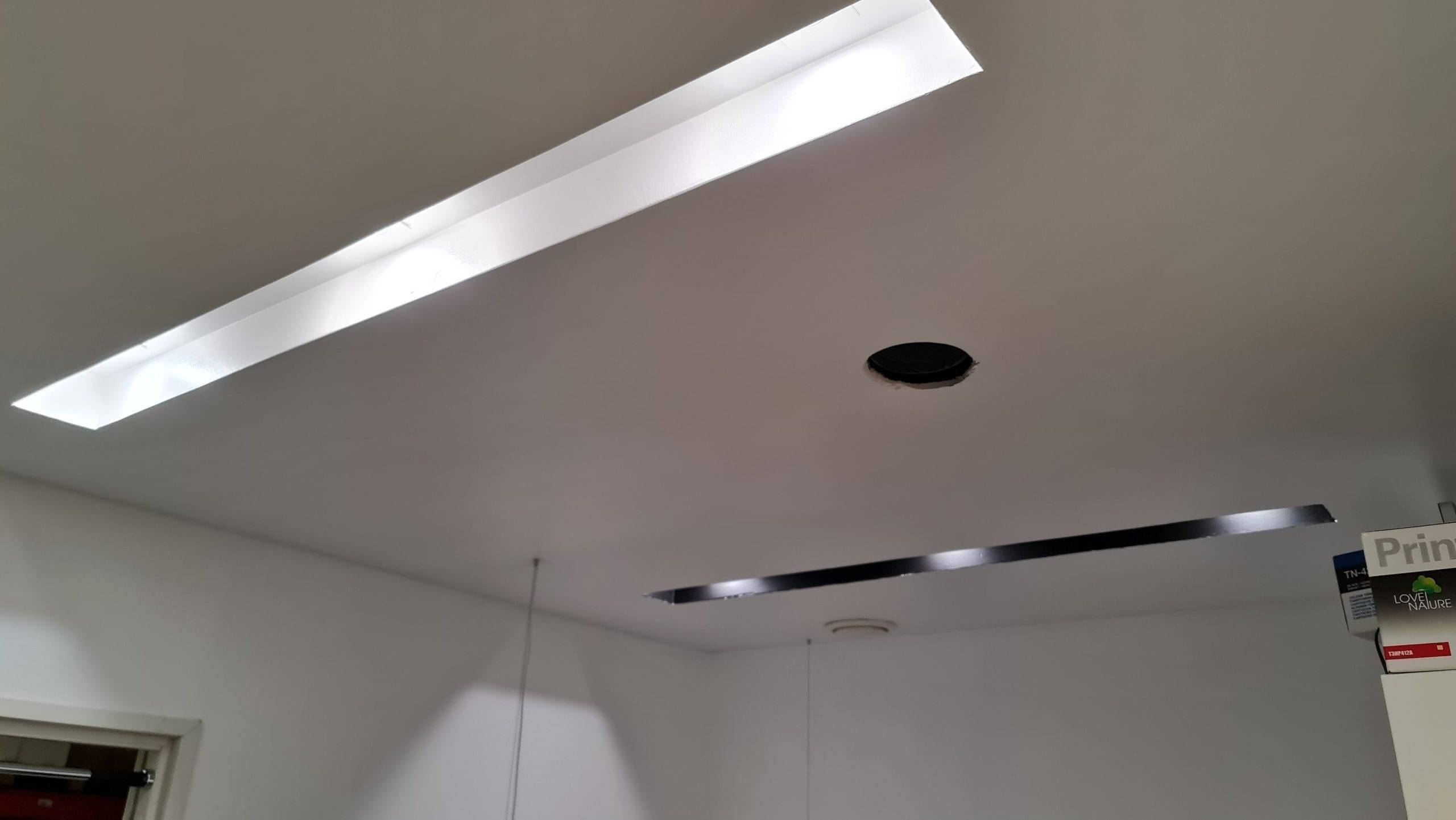

Färdiga hängrännor med svartmålad inneryta på baksidan. Båda har 3 st 9W downlights, dvs. spotlights, ljusfärg fräsch neutralvit 4000 Kelvin.

Renoveringstillbehör - utvalda platser

Vi bestämde oss för att använda tre 9W-spotlights med en ljusstyrka på 600 lumen per spot. Ljuset från dessa 9W-spots ger en bra allmänbelysningsvinkel på 45 grader. Det finns två alternativ för stommens form, kvadratisk eller rund. Av dessa valdes den fyrkantiga stommen, ljusöppningen är rund, precis som i alla LedStores 9W och 15W spots, dvs. downlights. Spots har ett mycket högt färgåtergivningsindex (CRI), vilket gör det ljus de avger naturligt och sensoriskt vänligt. Tack vare högkvalitativa transformatorer och LED-kretsar är lamporna fria från distraktioner som flimmer, vilket kan vara påfrestande för ögonen under arbetsdagen. Spotlightsen är dessutom dimbara och det vita ljusets färgtemperatur kan väljas mellan tre alternativ vid installationen: varm 2900K, neutral 4000K och kall 5500K. Armaturerna levereras med en armaturspecifik strömförsörjning som standard, men om flytande färgtemperaturstyrning önskas kan de bytas ut mot en grupptransformator som passar styrsättet. För den svarta spotlightrännan valdes svarta 9W-riktstrålkastare med rund kropp och för den vita rännan valdes vita Kantti 9W-riktstrålkastare med fyrarmad kropp.

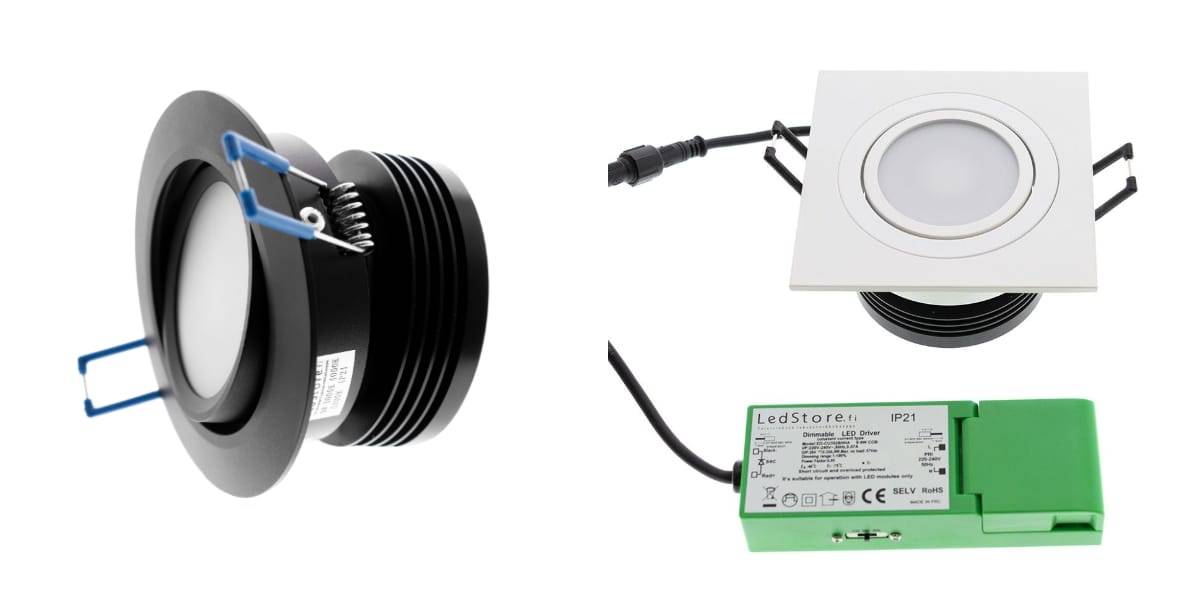

Den vita hängrännan är försedd med Directional Kantti 9W spots och den svarta hängrännan med Directional runda svarta 9W spots. Väljare för färgtemperatur på sidan av transformatorn.


Faserna i renoveringen - bygga en ljusränna

Konstruktionen av spotlightrännan började med att panelarmaturerna togs ned från taket. En 2 meter lång kanal skars ut ur panelens urtag med hjälp av en gipssåg och gjordes 15 cm bred. För att få rätt bredd på öppningen lades ytterligare 250 mm höga balkar till på mezzaninvåningen. Ett typiskt bjälklagsavstånd är 400 mm, och den önskade bredden på tråget var 150 mm. 55x55 mm läkt fästes på bjälkarna på en höjd av 133 mm för att uppnå det önskade trågdjupet på 120 mm med 13 mm gipsskivstjocklek.
Strukturell vy av hängrännan. Mellanbjälklagets höjd 250 mm. Ljusrännans höjd 120 mm. Höjdbestämmande läkt 55x55 mm. Prick i mitten av läkten för illustration.
Enkelt uttryckt bestod stegen för takrännan av att såga ett hål i rätt storlek och lägga till balkar och läkt. De inre delarna skars ut i gipsskivor och hål gjordes i bottenstycket för reglarna. Det fanns ett 250 mm djupt utrymme i undertakskonstruktionen, så det var lätt att göra takrännan tillräckligt djup, med gott om utrymme ovanför spotlightsen. För att armaturerna inte skulle synas från sidan valdes ett beprövat djup på 120 mm för rännan.

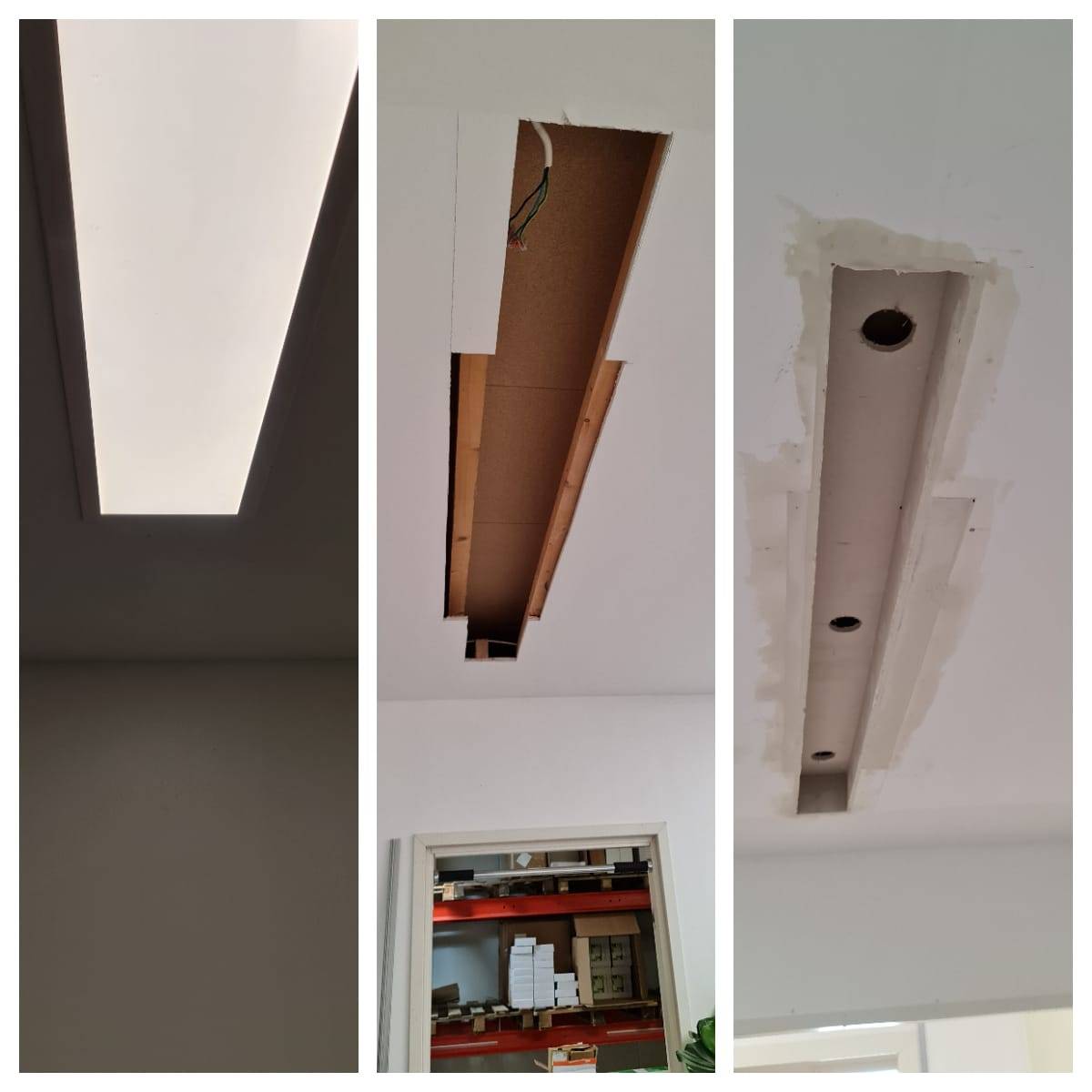

Öppningen i Led-panelen modifierades och en ny trepunktsränna tillverkades av gipsskivor.


Faserna i renoveringen - installation av belysning och ljusstyrning

Lamporna installerades i 80 mm monteringshål med kedjeanslutna strömförsörjningar. Strålkastarna hålls på plats av fjädrar. Färgtemperaturen på strömförsörjningssidan valdes till neutralvit med 4000 Kelvin. När färgtemperaturen är vald måste strömmen stängas av. Ljusströmbrytaren satt redan på väggen, så man bestämde sig för att använda spotsen tillsammans med den. Det finns också andra sätt att styra spotlights. Lamporna kan dimmas genom att man installerar en trådbunden väggdimmer i väggen, som är avsedd att dimma lysdioderna. LedStore testar flera olika modeller och vi har publicerat testresultaten på vår hemsida under About > Dimming

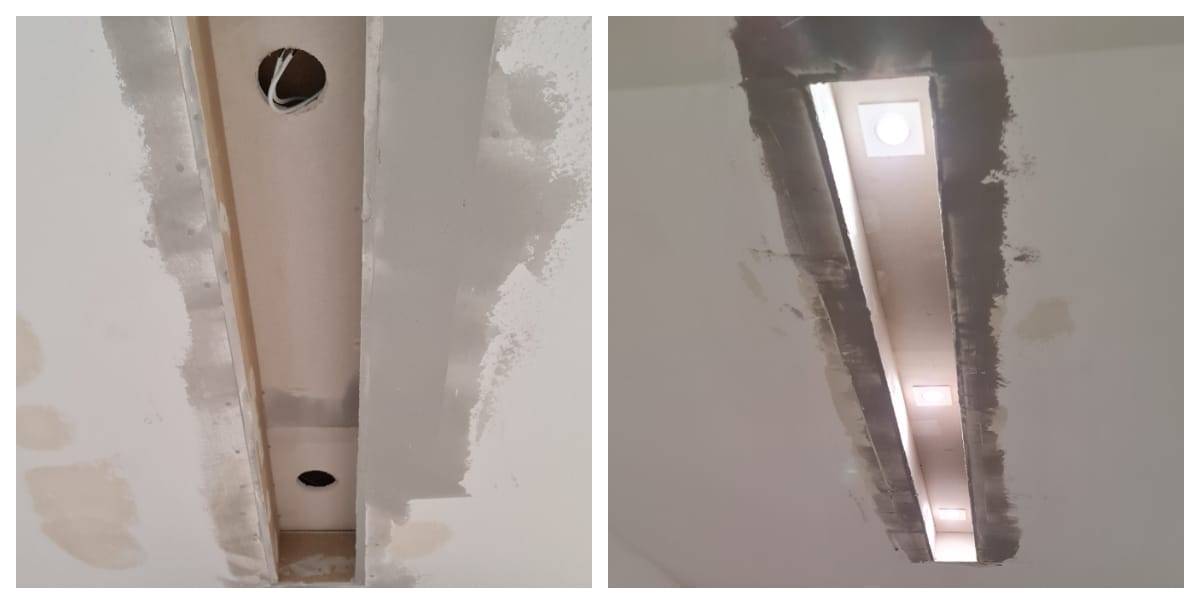

Till vänster den färdiga hängrännan. Lamporna testades innan taket var färdigt.
Installationen av ljusrännan gick fint för lampåterförsäljaren mellan andra arbeten :)
Strålkastarna har också en färgtemperaturkontroll som kan justeras från varm till kall, dvs. från cirka 2800 till 5500 K. För detta ändamål ersätts strålkastarnas egna strömförsörjning med en enda transformator, enligt strålkastarnas totala kombinerade effekt, som kan anslutas till en 24V trådbunden dimmer för färgtemperaturreglering. Det finns två alternativ för trådlös styrning, VaLO RF och VaLO RF Zigbee. I dessa alternativ kan ljusdimmern placeras fritt på önskad plats på väggen, eller så kan en fjärrkontroll användas. Det kan finnas flera styrenheter per ljusgrupp. I Zigbee-produktfamiljen har styrenheterna olika utseende. Transformatorerna väljs från produktgrupperna VaLO RF eller VaLO RF Zigbee beroende på den totala kombinerade effekten hos spotlightsen, och transformatorn har en inbyggd mottagare som skickar en signal till styrenheterna. Zigbee kan anslutas till smarta hem med nästan alla hubbar som använder Zigbee-protokollet, t.ex. Philips Hue och Samsung Smart Things.

Hur förändras belysningen i ett svartvitt ljuskar?

Vi testade och mätte ljusintensiteten i både det svartmålade tråget och det vitmålade tråget. Det var känt att den svarta ytan minskar ljusreflexerna, och detta visade sig stämma och vara exakt när det mättes med en ljusmätare. Mätt direkt under rännorna var ljusmängden densamma för båda rännorna. Sidorna på den vita rännan hade cirka 20% mer ljus än sidorna runt den svarta rännan. Detta förklaras av att det är mindre troligt att ljus reflekteras från trågets väggar och runt omkring det när trågets väggar är svarta. Det blir också fler skuggor av möbler och människor under och på sidorna av det svarta tråget, eftersom ljuset reflekteras mindre i omgivningen. Ljuset riktas tydligare uppifrån och ned.
Lampornas reflexer syns tydligt på bilden. I det svarta tråget ser ljuskäglan som skapas av lamporna smalare ut än i det vitmålade tråget. Öppningsvinkeln som skapas av lamporna är identisk.
Du kan ställa fler frågor om renoveringen och komma och träffa oss i butiken! Ljusrännorna kan ses i butiken Lamppukauppa Led Store i Koivuhaa, Vanda, på adressen Mesikukantie 16, 01300 Vanda. I butiken visas hela det installerade sortimentet. I samma lokaler finns också LedPaja och ljusdesign och konsultation. Välkommen till oss!
