Bytet av Talomatti-systemet är en av de belysningsrenoveringar där det gamla centraliserade styrsystemet ska ersättas med en modern, tillförlitlig och lätt utbyggbar lösning. I praktiken innebär det att Talomatti-styrcentralen tas bort och ersätts med ett belysningsgruppsspecifikt styrsystem som fungerar med både väggknappar och intelligenta kontroller. Här är utmaningarna och kostnaderna för uppgraderingen.

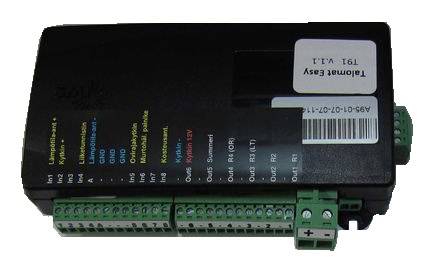

Vad är Talomatti?
Talomatti är i princip en "centralstyrenhet" för 12 V-belysning i huset, som samlar belysningsgrupper på ett ställe och distribuerar styrningen till dem. Tanken är densamma som med en gruppkontrollpanel i ett elskåp, men för lågspänningsbelysning: armaturerna är inte "switch to light", utan ledningarna till armaturerna förs till Talomattis kontrollpanel, där de delas in i kanaler och dimmas.
När det gäller kabeldragning innebär detta vanligtvis två parallella "nätverk":
- Strömkabel (för 12VDC-lampor)
Strömförsörjningen (transformatorn) omvandlar 230V till 12VDC. Denna 12V matning förs till Talomatti och Talomatti omfördelar den till belysningsgrupperna. Vanligtvis har varje grupp sin egen utgång (kanal), men returen (0V/GND) är ofta gemensam eller går åtminstone tillbaka till samma punkt. - Styrkablar (från knappar till Talomat)
Väggknappar överför vanligtvis inte ström till armaturerna, utan fungerar som styrsignaler till Talomat. Knappen skickar ett "kommando" (på/av, dimning) till Talomatti, och Talomatti utför den faktiska dimningen av armaturerna. Som PushDIM
Förenklat ser Talomattisystemet ut så här:
- 230V → strömförsörjning → 12V (+ och 0V) → Talomatti manöverpanel
- Talomatti-kanaler → belysningsgrupper
- Knappar → med styrkablar till Talomat
Detta centraliserade tillvägagångssätt fungerar bra så länge kabeldragningen är tydlig och dokumenterad. Utmaningen uppstår ofta under årens lopp: ledningar för knappar och lampor kan ha kombinerats i lådor, och 0V/GND kan till exempel ha delats eller kedjats på platser som inte är omedelbart uppenbara. När Talomatti tas bort och ersätts av flera separata styrenheter kan dessa gamla "gemensamma ledningar" och korsningar dyka upp som oväntade symtom - vilket är anledningen till att spårning och märkning av kablarna ofta är det viktigaste steget i hela jobbet vid en ombyggnad av Talomatti.
Talomatti gör mer än bara ljusstyrning
Om Talomatti är installerad som en styrenhet för hela hemmet (HVAC), och den fungerar i alla andra avseenden, lämnas den kvar på plats. Det är bara belysningsstyrningen som tas bort från den.
Förnyelse av Talomat i tid?
Det finns vanligtvis två anledningar till att förnya en Talomat. Systemet går sönder eller det finns ett behov av att modernisera det (intelligent styrning, scenfunktioner, appstyrning).
Utmaningen är att det är en produkt från en enda tillverkare och att det inte finns några reservdelar att tillgå. När problemen börjar dyka upp, du inte kan hitta rätt personer och du inte kan serva den längre, är det dags att byta ut den.
I båda situationerna fattas samma beslut: Talomatti-centralen tas bort och ersätts med decentraliserad styrning per belysningsgrupp.
Vanliga stötestenar: kabeldragning, GND och "spökreglage"
Så problemet kan vara att i husets kabeldragning är GND/0V fördelat "någonstans på vägen" mellan knapparna och lamporna på ett sätt som inte syns på ritningarna. När en kontroll av typen PushDim införs i dess ställe kan konsekvenserna bli följande:
- genom att trycka på en knapp styrs även den andra gruppen (cross-control)
- det finns blackouts / spökbilder i den andra gruppen
- att ändra polaritet (+ och GND korsade) "fixar" inte någonting, utan förhindrar vanligtvis drift helt och hållet (enheter är polaritetskänsliga)
En viktig tumregel: problemet är inte "gemensam 0V i princip", utan gemensam 0V på fel plats / fel väg, varigenom lastström och styrreferens förväxlar varandra.
Talomatti-centralen ut, gamla kablar återanvända
Grundtanken med förnyelse är tydlig:
- Talomattis centrum kommer att avskaffas helt och hållet
- använda gamla kablar så långt det är rimligt och säkert möjligt
- Gruppstyrning sker med moderna mottagare, vilket gör systemet enklare att bygga ut och underhålla
Lösning: smarta Zigbee 12V PushDIM-styrenheter
En bra ersättning VaLO Zigbee LED-mottagare 12-36V, för monokroma LED-remsor, 8A. Den monteras mellan strömförsörjningen (transformatorn) och LED-belastningen och styrs från sekundärsidan - dvs. transformatorn behöver inte vara dimbar.
Viktiga punkter för praktiken:
- Zigbee-styrenhet fungerar för 12-36V DC-belysning
- belastningen per grupp är 8A (effekten beror på spänningen), dvs. vid 12V 96W per grupp.
- mottagaren kan styras via en Zigbee-hubb och en app, och systemet möjliggör även tryckknappsstyrning (beroende på destination och implementering)
Målet är att hålla vardagen enkel, så dessa styrenheter använder fortfarande de gamla impulsknapparna (fjäderknapparna).
Steg och "fältlogik": hur man gör detta på ett ordnat sätt
När den gamla kabeldragningen används går vi tillväga i följande ordning:
- Rensning och märkning av kablar (detta tar tid - ibland förvånansvärt lång tid)
- Ta bort gårdsgrinden och ersätt den med en tydlig distributionspunkt (0V-skena/grupputgångar)
- Grupp för grupp: en mottagare, en last, en kontroll → testning → nästa
- Kontinuerlig kontroll: att knapparnas "GND" inte är ansluten till returledningen någonstans i lådan på ett sådant sätt att det skapas en korskoppling mellan de två grupperna
Om fenomenet "en push stänger av den andra" uppstår under installationen är det nästan alltid ett tecken på att styrkretsens utgångar (GND) och lastkretsens ret urer ( Impulse ) inte är ordentligt separerade (eller så delar de två styrenheterna en returväg för styrningen). I det här fallet ligger lösningen oftast i anslutningspunkterna och kablarnas topologi, inte i "trådvändning" i mottagaränden, vilket också är tidskrävande.
En annan viktig sak är att kontrollera att det inte kommer någon spänning från transformatorerna till strömbrytarna, dvs. ingen 12V-spänning någon annanstans än i lamporna.
Gårdsmask, kostnad för förnyelse
Så den största kostnaden och tidskrävande delen av utbytet är inte att byta ut själva utrustningen, utan att rensa bort det gamla kablaget. På många ställen är GND/0V för knappar och lampor delade eller korskopplade i en av husdosorna, vilket kan orsaka PushDim-styrsymtom som "ett tryck stänger av ett annat". Därför börjar en reparation alltid med att spåra kablarna, markera dem och skapa en logisk distributionspunkt. Det här arbetet tar mellan 1 och 40 timmar, beroende på hur väl den tidigare installatören markerade kablarna i centrum och naturligtvis husets storlek.
När den gamla kabeldragningen har kartlagts bör Talomat ersättas med smarta Zigbee 12V PushDim-styrenheter, så att systemet fungerar med både de gamla PushDim-knapparna och den önskade Zigbee-applikationen (t.ex. Azoula, Philips Hue eller liknande).
Kostnadseffektiv lösning - Zigbee-knappar
Om målet är att minimera antalet timmar på plats och undvika överraskningar i kabeldragningen är den snabbaste vägen ofta att byta från traditionella knappar direkt till trådlösa Zigbee-brytare. Beroende på brytarmodell kopplas de direkt till 8A-mottagare eller programmeras i en scen och lagras på knapparna. Det innebär att knapparnas kablage kopplas bort och att kopplingslådorna täcks med nya knappar.
Alla utgångspunkter måste klargöras för att undvika obehagliga överraskningar i kostnaderna!
Knappar med direkt parkoppling
Mottagarna är därför vanligtvis placerade på Talomatens plats i elbörsen. Direktparade knappar pratar därför trådlöst direkt med mottagaren. I ett mindre hus fungerar detta bra, eftersom knapparnas räckvidd är 10-20 meter. Det vill säga att knappen på väggen kommunicerar med mottagaren i centralen.

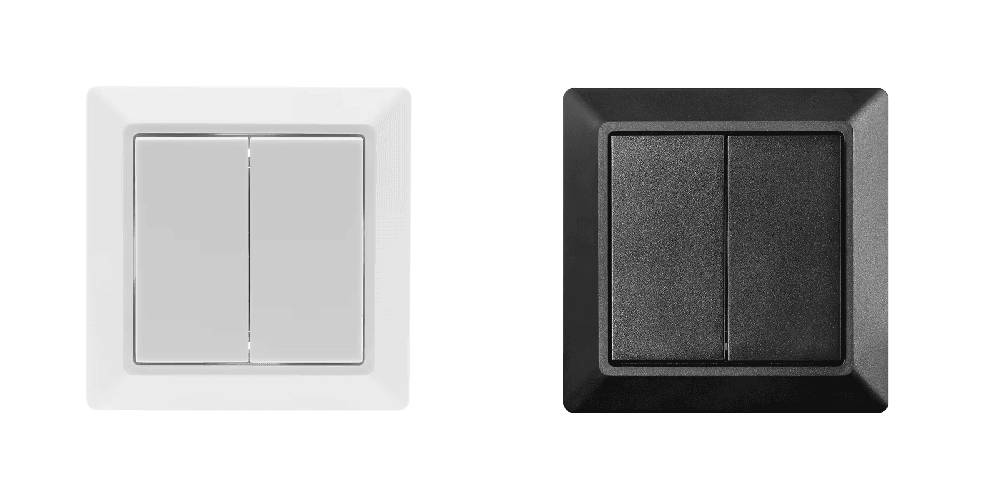

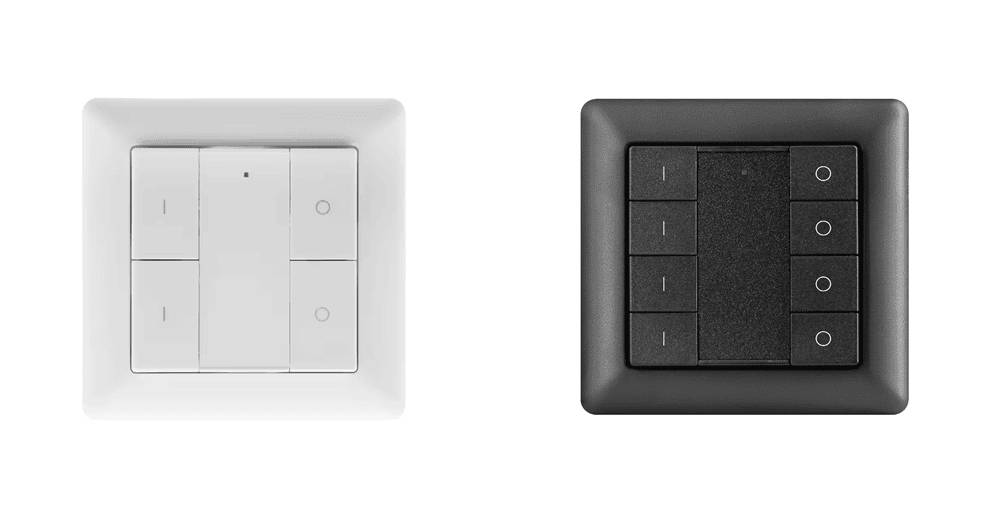

Väggen kan därför förses med vita eller svarta knappar som passar till Perus 55 mm ramar. För en, två eller fyra lampor. Eller fler än en ovanpå varandra.
Utmaningen med direct pairing uppstår i ett större hus eller ett stenhus, där signalen inte kan nå fram om mitten och knappen är långt ifrån varandra.
Knappar för situation (scen)
Allt kan också programmeras via appen. Installera scenknappar på väggen, vars funktion definieras i applikationen. Knappen är alltid kopplad till ett ekosystem som är centrerat kring en HUB som är installerad i hemmets lokala nätverk.
De mest populära i Finland är Azoula eller Philips HUE.
Fördelen med detta system är en tydlig knapp per rum och intelligent automatisering av belysningen.
Det vill säga, det kan finnas en automatisering som körs i bakgrunden som tänder, dimmar, släcker lamporna vid önskad tidpunkt. Så i appen kan du skapa dina egna automatiseringar, lägga till rörelsesensorer (trådlösa!) och skapa situationer.
Situationerna är ljusinställningar som skapas efter eget gottfinnande. Till exempel:
- Rengöring -> alla lampor tända, 100% effekt
- Kväll -> slå bara på strålkastarna och 60% effekt
- Natt -> endast en önskad lampa tänd med 5% effekt
- Hemma/borta-situationer
Dessa skapade situationer kan också sparas på knappar och knappen kan flyttas vart du vill.
I den här lösningen fungerar HUB som ett nav som tar emot och skickar kommandon till knappar och mottagare. Den är ofta placerad i mitten av hemmet, så den fungerar tillförlitligt i alla riktningar.
Exempel på kostnader för ett utbyte från gård till bord
Enkelt fall, inga hjärnor
5 rum, 8 armaturgrupper. Kabeldragningen är tydligt markerad och det finns inga "stulna" kablar, inga extra installationer och inga överraskningar i efterhand. Gamla knappar används.
Arbete 8 timmar á 65,00€
8 mottagningar á 40,00€
Totalt 840,00€.
Svårt fall, ingen underrättelse
5 rum, 8 armaturgrupper. Kabeldragning ska ordnas. Gamla knappar kommer att användas.
Arbete 40 timmar á 65,00€
8 mottagningar á 40,00€
Totalt 2920,00 €.
Trådlösa knappar, enkelt fodral
5 rum, 8 grupper av armaturer. Kabeldragningen är tydlig och Zigbee-knappar används. Lokal parkoppling, ingen app
Arbete 8 timmar á 65,00€
8 mottagare á 40,00€
5 Zigbee-knappar á 80,00€
Totalt 1240,00€
Trådlösa knappar, ett svårt fall
5 rum, 8 grupper av armaturer. Kabeldragning måste ordnas för armaturerna. Zigbee-knappar kommer att användas. Automation, scenet etc.
Arbete 20 timmar á 65,00€
8 mottagare á 40,00€
5 Zigbee-knappar á 80,00€
1 Zigbee HUB 99,00€
Totalt 2199,00 €.
Sammanfattning
Den kan vara liten eller stor. Det finns tre saker du kan göra för att hålla ordning på din Talomat-ersättning:
- en ordentlig kabelundersökning görs (och tid avsätts för den - ibland till och med en arbetsdag eller två)
- Talomattis centrum avskaffas och grupperna rationaliseras
- styrningen implementeras med Zigbee 12V PushDIM-mottagare och äldre knappar ELLER med önskad applikation och trådlösa brytare.
