Den här artikeln om Zigee-installation går igenom kabeldragningen för CCT-armaturer för glidande färgtemperaturstyrning och för monokromatiska armaturer. Kabeldragning, placering av transformator och belastning samt trådlös Zigbee-styrning. Vägledning för parning av knappar och transformatorer samt parning till hubb/brygga (Philips Hue och Samsung Smart Things). Slutligen, alternativ för att använda styrenheter om väggbrytarna redan är trådbundna. Vi står gärna till tjänst med mer information om dessa ämnen. Eftersom det finns så många ämnen kommer vi inte att kunna svara på alla dina frågor i den här bloggen :)
CCT-armaturer är mångsidiga
Dimbara armaturer med dimbar färgtemperaturkontroll ger fler alternativ för armaturanvändning än monotona dimbara armaturer. Att ändra Kelvin-värdet på vitt ljus från varmvitt till kallvitt spelar en stor roll för att skapa stämningen i ett rum. LedStore har erbjudit produkter med justerbar färgtemperatur, t.ex. LED-strips, spots och paneler, i flera år nu och deras popularitet har ökat stadigt. Samtidigt har alternativen för trådlösa styrlösningar också utökats, det senaste är smarta styrlösningar med Zigbee-protokoll, som är kompatibla med många tillverkares gränssnitt, inklusive Philips Hue, Samsung Smart Things, Lidl Silver Crest (appi Tuya) och USB Conbee 2-hubben (appi Deconz / Phoscon), den mest mångsidiga men mest välkända hubben i LedStores sortiment.
Kabeldragning av färgtemperaturstyrda (CCT) armaturer
I en Zigbee-installation är det bra att känna till att svagströmskablaget för färgtemperaturstyrda armaturer kräver en treledarkabel, dvs. plus och 2 minus. Från strömförsörjningen regleras spänningen mellan de två negativa polerna, vilket gör att ljusets färgtemperatur kan ändras kontinuerligt från varmvitt till kallvitt (mellan WW varmvitt och CW kallvitt). En trepolig min. utgång används vanligtvis. I allmänhet används den trepoliga 3x0,5 mm2 för låga belastningar. En kabel på 3x1,5 mm2 kan också användas.
Om armaturerna är färgreglerbara är det en RGBW-armatur, vilket är en fempolig plus- och fyra minusarmatur (röd, grön, blå, vit). Det finns också armaturer med temperaturreglering av både färg och vitt ljus. RGB + CCT-armaturer har fem minus (röd, grön blå, varmvit, kallvit) utöver ett plus. Här kommer vi dock bara att fokusera på CCT-armaturer, där du vill kunna justera ljusets färgtemperatur kontinuerligt från styrenheten.
LedStore erbjuder också ett brett sortiment av armaturer med möjlighet att välja mellan tre olika ljusfärger när de är installerade. Strömbrytaren sitter på sidan av strömförsörjningen och när färgtemperaturen väl är vald kan den inte justeras från styrenheten. Armaturerna är dimbara från styrenheten.

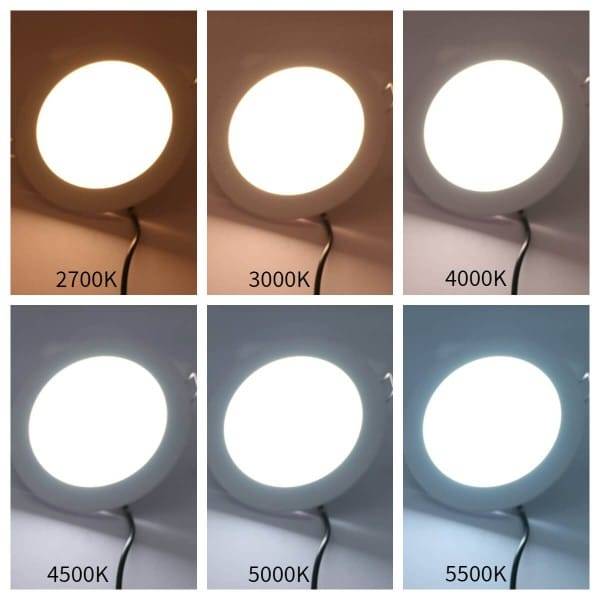

Exempel på olika färgtemperaturer hos ljuset. Plafond 160 12W infälld.
På bilderna nedan levereras strålkastarna som standard med en kedjeansluten strömförsörjning/kopplingsbox, där ljusets färgtemperatur väljs mellan tre alternativ vid installationen. Dessa installeras "normalt" och ljusstyrkan justeras inte från styrenheten, utan endast dimningen från styrenheten. Men med hjälp av en gruppmottagare kan dessa spotlights också styras trådlöst via Zigbee om så önskas. Mottagaren installeras då på den primära sidan, som den här: LED-mottagare 230 V - VaLO Zigbee, för led-lampor, dimbar, max. 250 W .

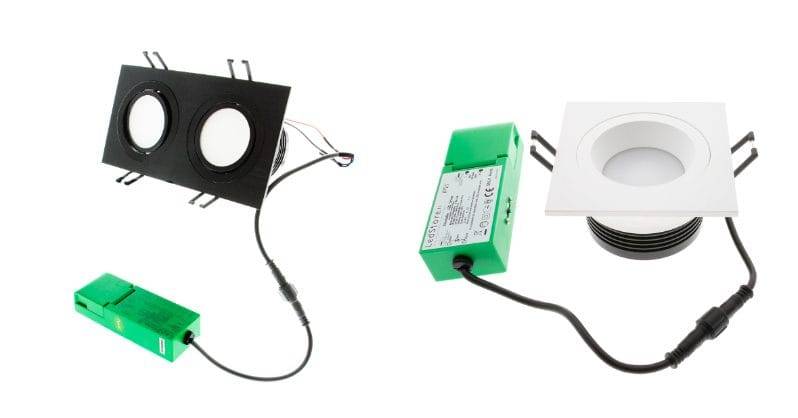

LedStores downlights, eller spotlights, har som standard en utbytbar, kedjeförsedd strömförsörjning och tre olika ljusfärgstemperaturer att välja mellan.
Kabeldragning för spotlights och paneler
Från strålkastare och paneler (både fyrkantiga och runda) går ledningarna till armaturen (24 V):
röd = + plus
svart = - negativ, varmvit (WW)
blå eller gul = - negativ, kallvit (CW)
Spots och paneler är utrustade med en snabbkoppling och en utgångsledning som är redo att tas bort för t.ex. wag-anslutningar (eller brytaranslutningar).
På bilden nedan, till vänster, är en 3 meter lång kabel ansluten till spotens snabbkoppling. På bilden till höger har kabeln som medföljer spotlighten förlängts med hjälp av parallella spakanslutningar. I den vita kabeln är grön = (+) för positiv, svart = (WW) för varm och vit = (CW) för kall.
En trepolig kabel kan anslutas till spoten, t.ex. med en Wagoa eller en färdig trepolig kabel med gängade anslutningar som fästs med en skruvplugg.
Vi erbjuder färdiga kablage för punkt- och panelkablage som gör installationen enklare och snabbare. 3-lamp- och 6-lampfördelningsstöden kan flyttas till önskat avstånd och 3-metersdistanserna kan kombineras fritt till önskad längd. Längden på fördelningsuttagen är 600 mm. Dessutom innehåller serien en utgångskabel från strömförsörjningen med en längd på 350 mm. Själva kontakterna har en diameter på 15 mm, så rörtjockleken måste vara minst 16 mm. Den dubbelisolerade kabeln på 3x0,5 mm2 har en diameter på 5 mm. Kontakterna är vattentäta och uttagen stöds av en gängad avdragare. Kabelhärvorna är lämpliga för färgtemperaturjusterbara, dränkbara spotlights och paneler.

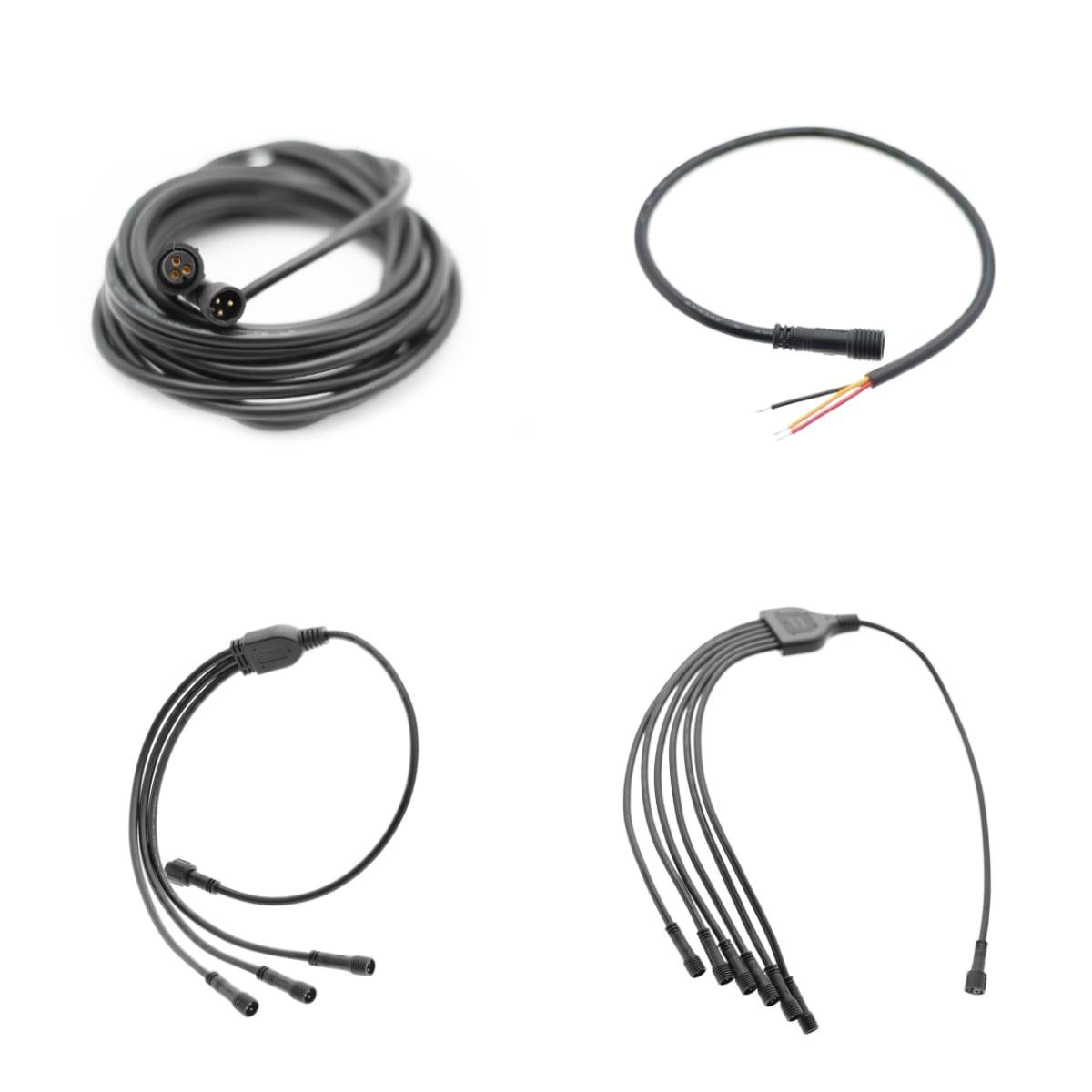

Delar till CCT-ledningsnät. Ovan, en 3 meter lång anslutningskabel och strömförsörjningsutgång (35 cm). Nedan, fördelningsuttag för 3 armaturer och 6 armaturer (60 cm). Splittarna kan också kombineras för att ge förgreningar för fler armaturer vid behov.
Kabeldragning för led-remsor
Våra CCT LED-remsor har redan sju olika produktalternativ (11.3.2022) för olika användningsområden och installationsmetoder. De har dock alla tre ledningar som producerar olika nyanser av vitt (genom att justera färgtemperaturen, eller Kelvin). På LED-listen är brytpunkterna markerade med den vita nyans som produceras av den punkten. Den 5 m långa LED-listrullen har 10 cm platt kabel i varje ände. I de flesta situationer kommer dessa inte att räcka för att nå strömförsörjningen, så en förlängningsremsa erhålls, till exempel genom att installera mer kabel parallellt med hjälp av spakanslutningar. Vi har också 3x0,5 mm2 dubbelskärmad kabel med vit kärna tillgänglig i metriska längder. Anslutningskabeln kan också förlödas till lämplig längd för strömförsörjningen, vilket gör anslutningen snygg och utan behov av hävarmskontakter. Vi utför detta arbete i vår LedPaja-service varje dag för både professionella kunder och privatkunder. Vi rekommenderar en maximal längd på 10 meter för en enda matning.

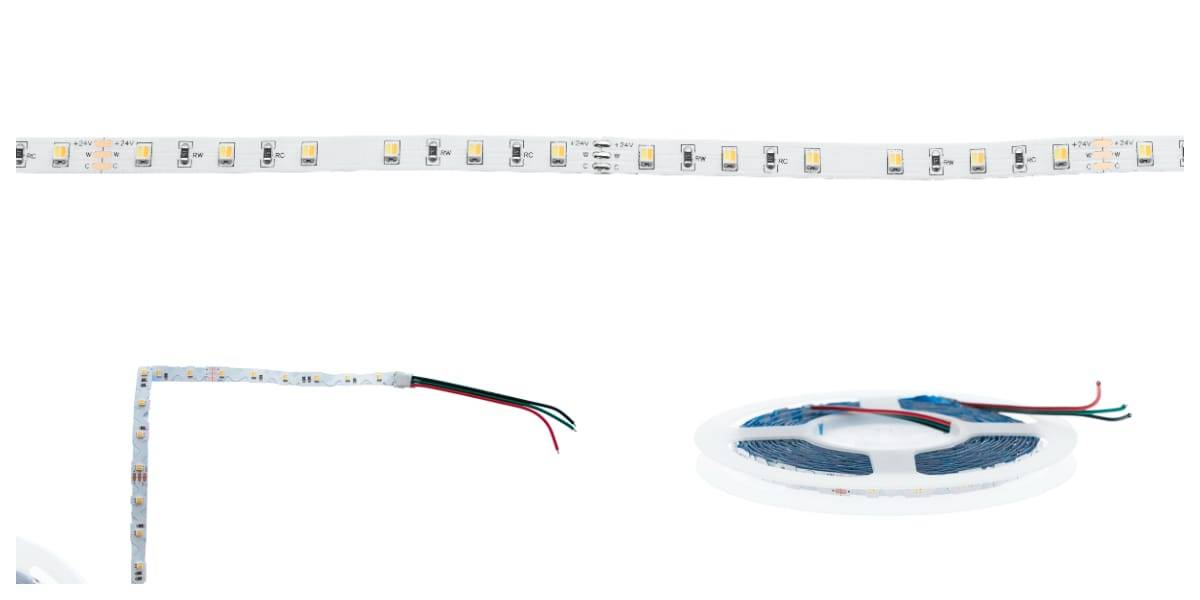

Det finns olika typer av CCT LED-remsor. Den raka LED-listen ovan måste t.ex. kapas i hörnen. Den nedre böjbara LED-listen böjer sig bra i hörnen, men aluminiumprofilen måste monteras exakt i kanten.
Om strömförsörjningen är placerad långt bort från LED-listen rekommenderar vi att du drar den till slutet av listen, så att LED-listen och dess anslutningskablar kan bytas ut snyggt vid behov. LED-listen med den färdiga anslutningskabeln kan dras genom röret med hjälp av en dragfjäder eller en förinstallerad klädnypa. Svagströmsanslutningen till strömförsörjningen kan göras av kunden själv, om så önskas, med klädstrecket i röret.

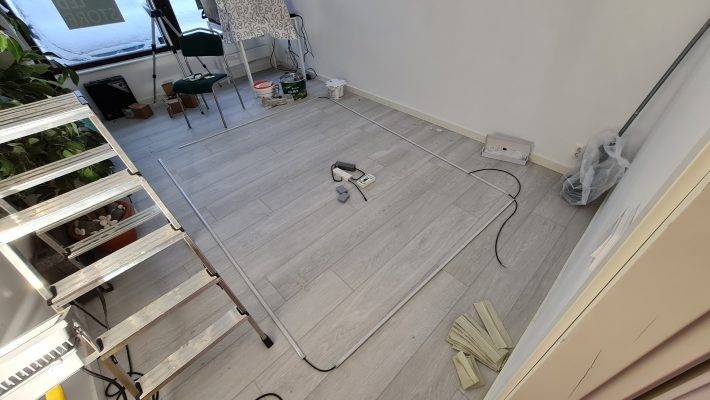

LED-list i aluminiumprofil som är redo att lyftas på plats. Två L-formade skenor med färgtemperaturreglerbara LED-lister. Anslutningsledningarna i ändarna på remsorna är ganska korta, eftersom strömförsörjningen placerades mycket nära remsorna.
Som ett installationstips rekommenderar vi att du använder två L-formade skenor och lämpliga anslutningsledningar för strömförsörjningen för att installera LED-remsorna på omkretsen. Anslutningsledningarna slås in i hörnen ca 5-10 cm och ansluts parallellt till samma strömförsörjning.
Placering och belastning av strömförsörjning
Vid installation av armaturer med drivdon för färgtemperaturreglering krävs en separat strömförsörjning för varje armaturgrupp. Med CCT-ledstrips används 24VDC konstantspänningsströmförsörjning. På LedStore talar vi också flytande om transformatorer, och det är faktiskt den term vi använder för att hänvisa till enheterna i vår onlinebutik. Beroende på panelernas och plafondernas storlek kan strömförsörjningen placeras inuti armaturens monteringshål eller bakom/vid sidan av armaturerna.
För strömförsörjning av LED-stripbelysning och spotlights krävs ofta en servicelucka. Strömförsörjningen kan också placeras i mitten om kabeln har tillräcklig tvärsnittsarea. Vår beprövade erfarenhet är att det går att dra upp till 10 meter före armaturen med 3x0,5mm2kabel och 20 meter med 3x1,5mm2kabel . En vanlig lösning är att placera nätaggregaten ovanpå eller inuti skåpen, där de är väl kylda. De är också lättare att hantera vid parkoppling (Zigbee eller RF).
Transformatorbelastningen för LED-remsor och LED-spot- eller LED-panelgrupper bör väljas med en belastningsmarginal på 15-20%. På så sätt blir transformatorn inte överbelastad och går inte sönder i förtid. Vi rekommenderar inte att nätaggregat monteras tätt mot något material, även om de är väl skyddade. Faktum är att strömförsörjningens yttemperatur kan nå 70-80 grader Celsius, vilket kommer att krulla en del av ångspärrplasten och göra en luftläcka, i dessa situationer trycker du på en bräda eller gipsskiva för att isolera transformatorn direkt från plasten / papperet.
Installera därför nätaggregaten bakom serviceluckorna eller sprid ut nätaggregaten runt varje LED-remsa eller armaturgrupp. En "gård" med flera stora nätaggregat i ett begränsat utrymme kommer att värma upp rummet. Transformatorernas arbetstemperatur varierar från -20 till ca +40 grader Celsius, så rummet bör hållas under 40 grader för att säkerställa att nätaggregatet fungerar bra och håller länge.
Anslutning till Zigbee-kontroll
I praktiken sker den steglösa färgtemperaturstyrningen av armaturer genom att de armaturer som ska styras installeras som en grupp på en mottagare/transformator. I detta fall monteras t.ex. spotlightsen i ett rum parallellt på ett enda nätaggregat, som vanligtvis har en inbyggd mottagare. Om det t.ex. också behövs en LED-strip i samma rum ansluts den till ett eget nätaggregat (med inbyggd mottagare). På så sätt skulle rummet ha två armaturgrupper.
Styrning som mobilstyrning, som Philips Hue nedan i kombination med en brygga (hubb), och LedStore fjärrkontroll med standard 4 gruppstyrning eller LedStore trådlösa CCT-styrenheter.
Eftersom strömförsörjningen är konstantström kan strömmen tas från samma strömförsörjning. Strömförsörjningen är också markerad med platser för 24V CCT-ledare. I Zigbee-styrningens nätaggregat är de de tre första utgångarna, förutom för 50W-transformatorn där ordningen är +, - WW, - CW. Om + och - ledningarna är felvända tänds inte lamporna. Om lamporna tänds men justeras åt fel håll, dvs. om lampan går från varm till kallare vit och vice versa, är minusledningarna omvända. Lamporna slocknar inte även om kablarna är fel. De tänds bara inte eller så är de feljusterade. Båda problemen åtgärdas enkelt genom att vända på kablarna.

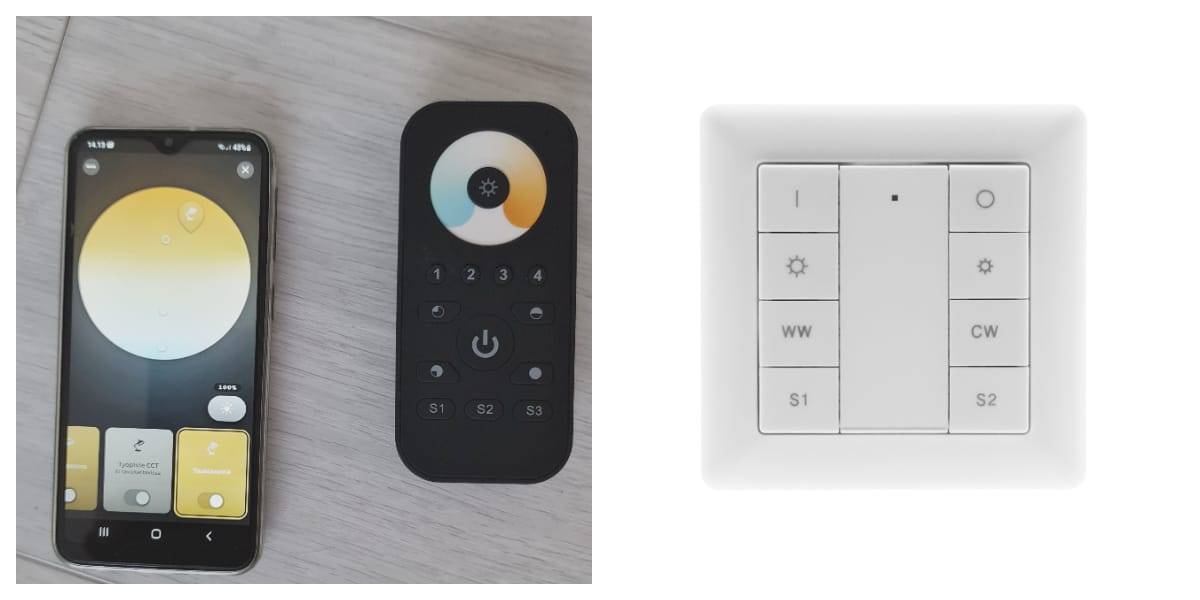

Det finns olika alternativ för styrning av CCT-belysning. Till vänster, kontroll ansluten till appen via Hue Bridge. LedStore-fjärrkontrollen kan också kopplas ihop med Philips Hue-bryggan. Väggkontrollen kan också anslutas till HUE-kontrollen. Med Controllers kan ljusets ljusstyrka och färgtemperatur justeras steglöst.
Zigbee-installation - när ska man koppla ihop med en hubb och när utan en hubb?
Strömkällor (mottagare) kan placeras långt bort från styrenheten, eftersom Zigbee-anslutningen skapar ett mesh-nätverk mellan enheterna. Detta innebär att signalportabilitet från rum till rum inte är ett problem, inte ens i ett stort hus. Varje strömförsörjning/Zigbee-enhet sänder en signal fram och tillbaka. När du lägger till trådlösa kontrollknappar till Zigbee-enheter i parkopplingsfasen är det bra att komma ihåg att ljusstyrenheten måste vara nära, mindre än 10 cm från strömförsörjningen/mottagaren, för att parkopplingsmetoden Touch Link ska fungera. Om en grupp lampor ska styras med flera trådlösa knappar, t.ex. trapphus- eller korridorbelysning, ansluts dessutom flera knappar till en Zigbee-strömförsörjning med hjälp av en brygga/hub!
Fördelen med att ansluta till en bridge/hub är naturligtvis att styrningen av armaturerna kan automatiseras och att de alla kan styras från samma mobila gränssnitt, eller från flera mobiler som är anslutna till samma Zigbee-nätverk (bridge/hub).
Det är fortfarande en bra idé att ha kontrollknapparna antingen på väggen eller monterade någon annanstans ifall nätverket ligger nere.
Ladda ner här en enkel guide till parkoppling: CCT-transformator och dimmer och parkopplingsguide paja 4.8.2022
Del 2 parkoppling med hubb/brygga (Philips Hue och Samsung Smart Things)
Del 3 kompletterar applikationerna och tar hänsyn till fler typer av belysning.
Kortfattat kan man säga att bloggarna har följande innehåll: I del 1 förklaras att när man ansluter kontrollknappar till mottagare utan brygga bildar en mottagare och en kontroll ett par, och anslutningen görs bäst med Touch Link. I del 2 förklaras att vid anslutning till en hubb är de två enheterna anslutna med en handenhet och den andra handenheten är ansluten med en handenhet.
strömförsörjning/mottagare och styrenheter ansluts som en "armatur". När strömförsörjningen har kopplats ihop blinkar lamporna för att indikera anslutningen och lampan visas i appen.
Appen hittar inte knappen, men du kan se om parkopplingen har lyckats genom att titta på det gröna ljuset på knappen. Om knappen blinkar 5 gånger snabbt i slutet av sökningen är den ansluten till Zigbee-nätverket/hubben.
När strömförsörjningen och styrenheterna är anslutna till hubben kan ytterligare Touck Link-anslutningar göras mellan enheterna, vilket i praktiken innebär att flera knappar kan kopplas till samma strömförsörjning.
Om det uppstår problem, återställ och koppla ihop strömförsörjningen och knappen igen! Det kan ta upp till en minut att ansluta och återställa, så ha tålamod.
I del 3 går vi också igenom kompatibiliteten mellan Lidl Silver Crest (Tuya appi) och Conbee2 USB-bryggan (appi Deconz och Phoscon) med våra andra Zigbee-produkter, till exempel E27- och GU 10-lampor, en plug-in-mottagare, en dörrsensor och, som ett användbart tillägg (för våra enheter som inte är belysning), en golvvärmetermostat.
Här är en video som går igenom parkopplingen av CCT-knapparna:
Zigbee-installation - nätverksswitchar, trådlösa styrenheter och monteringsramar
Nätspänningen behövs därför av nätaggregat med inbyggda mottagare, som försörjs med kontinuerlig el. Om platsen har kablar till väggströmbrytare, då för trådlös styrning:
1. För att den trådlösa styrningen ska fungera måste elen vara påslagen i boxen, eftersom det finns en trådlös anslutning mellan styrningen och strömförsörjningen. På/av-brytaren förblir avstängd och kopplingsdosan kan täckas med en trådlös knapp, vilket gör att styrningen blir trådlös.
Det andra alternativet är att använda den trådbundna strömbrytaren för att styra lamporna tack vare det interna minnet i strömförsörjningen. Lamporna tänds i den senaste driftpositionen. Bryggan/hubben och fjärrkontrollen används sedan för att reglera nivån och tonen på belysningen när strömmen är påslagen. Automatiseringen fungerar naturligtvis inte om strömmen är avstängd.
Om du har trådbundna strömbrytare och vill ha en lämplig monteringsram för trådlösa styrenheter, passar LedStores Zigbee-styrenheter i följande monteringssatser:
Ladda ner här en enkel guide till parkoppling: CCT-transformator och dimmer och parkopplingsguide paja 4.8.2022
