Sänkningen kan göras i mitten av rummet, på kanterna eller bara i en del av rummet. Infälld belysning eller indirekt belysning kräver vanligtvis någon form av downlight och kräver konstruktionsritningar från en snickare. Vi rekommenderar att nedgången byggs först efter att armaturerna har valts, så att nedgången är tillräckligt djup för den valda designen. I den här artikeln hittar du konstruktionsritningar för olika lösningar.
Utrymme som krävs för armaturer i nedstigningen
Belysning med LED-strålkastare kräver vanligtvis ett infällnadsdjup på cirka 50-100 mm, medan panelmonterade armaturer vanligtvis klarar ett infällnadsdjup på cirka 22-35 mm. För att skapa indirekt belysning med LED-strip krävs en tillbakadragning på cirka 50-300 mm för att LED-stripens ljus ska kunna öppnas ordentligt innan den når takytan.
LED-spots och LED-paneler kräver därför alltid ett infällt utrymme i taket. Typiska driftstemperaturer för LED-lampor är mellan 50 och 80 grader Celsius, så de kan installeras direkt mot trä eller gips. Om det finns ångspärrsplast rekommenderar vi att den tejpas med aluminiumtejp mellan armaturen och transformatorn. Detta beror på att så låga temperaturer som 50 grader Celsius börjar sprödgöra plasten och luftläckage uppstår med tiden.
Transformatorer för armaturer kräver installationsutrymme, men de behöver inte placeras i taket i samma rum. Transformatorerna kan t.ex. placeras i möblerna i rummet eller på sidan av ett angränsande rum. Det måste vara möjligt att komma åt transformatorerna enkelt utan att demontera konstruktionen.
Infällt utrymme krävs för LED-paneler
LED-panelerna är mycket tunna och passar därför in i mycket grunda utrymmen. Själva ramen på panelen är bara 11 mm tjock, så det finns inget behov av att ta bort någon förstärkning från panelen när man använder vanlig 13 mm gips. Panelen viks helt enkelt över så att fjädrarna går mellan förstärkningarna och in på skivan.

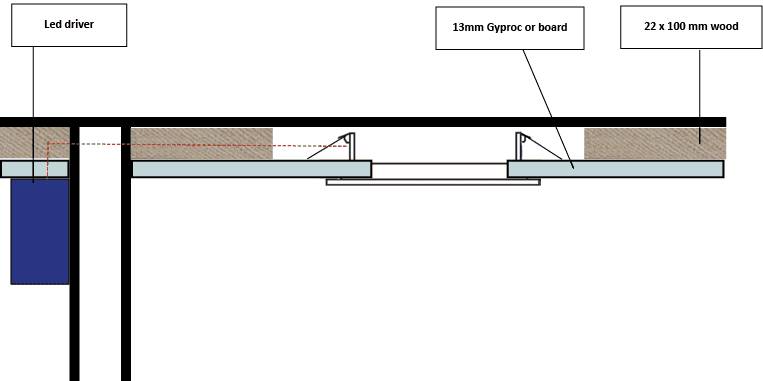

Det lägsta utrymmet där LED-paneler kan bäddas in är 22 mm armering + 13 mm gipsskiva. I denna situation bör transformatorn/transformatorerna för armaturerna placeras i rummet under taket eller i ett angränsande rum.

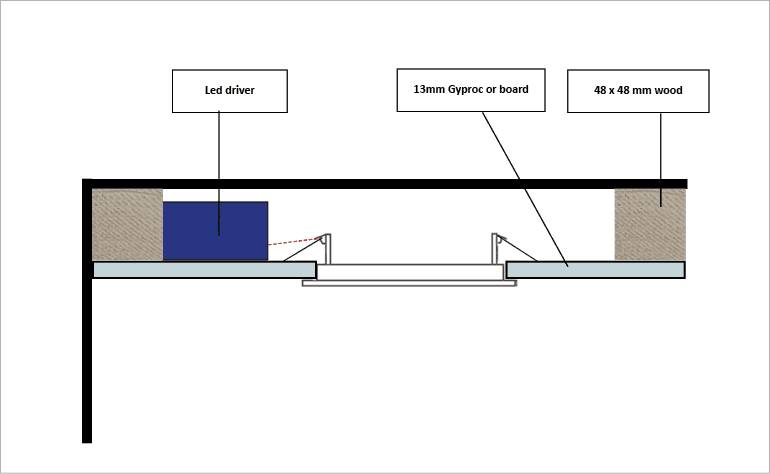

Vissa paneler med lägre effekt (t.ex. plafond120 6W ) har en transformator som bara är 19 mm tjock, så den kan också placeras i samma pelare. Vi rekommenderar dock en 48 x 48 mm montering, vilket gör att alla transformatorer kan monteras på samma takkonstruktion (se bilden nedan).
Inbyggnadsutrymme krävs för LED-spots

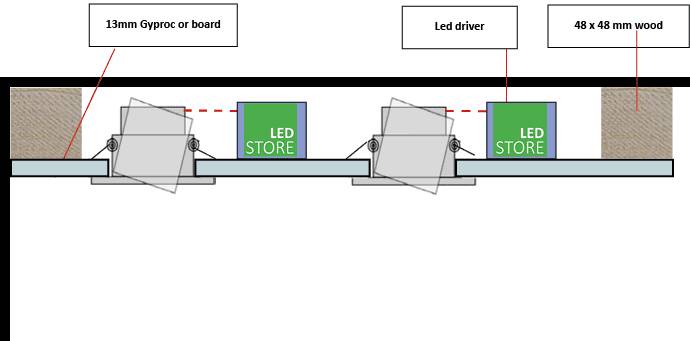

LED-spots kräver normalt en kollimering på 48 x 48 mm. 90% av strålkastarna i LedStore-sortimentet passar in i strukturer med en totalhöjd på 62 mm. Armaturernas egen transformator kan också passa in i samma monteringshål i armaturen (se bilden nedan). SLIM Spot är t.ex. bara 32 mm i totalhöjd, så den kan också passa i en 22 mm pelare!

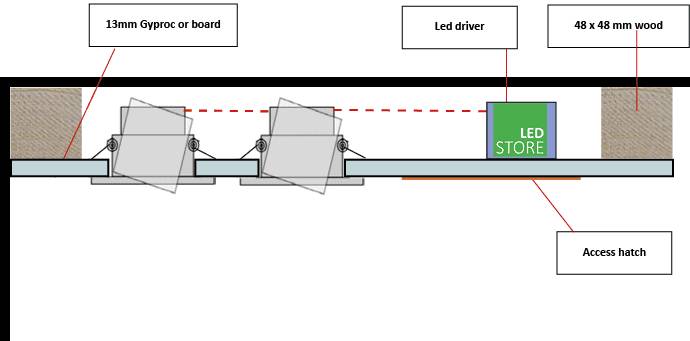

LED-spots kan också installeras med en grupptransformator. I det här fallet är transformatorn mycket större och får inte plats genom armaturöppningen, utan kräver en servicelucka (bilden nedan). Grupptransformatorn har bara en kabel som går från en armatur till den andra. Vanligtvis görs Zigbee/RF/Dali-installationer med en grupptransformator.
Utrymme som krävs för indirekt belysning i nedstigningen
Indirekt belysning kräver alltid någon form av downlight-struktur, där LED-remsor och profiler med transformatorer är dolda. Nedan följer de mest populära downlight-strukturerna som används i olika utrymmen.
Den vanligaste downlight-strukturen för indirekt ljus

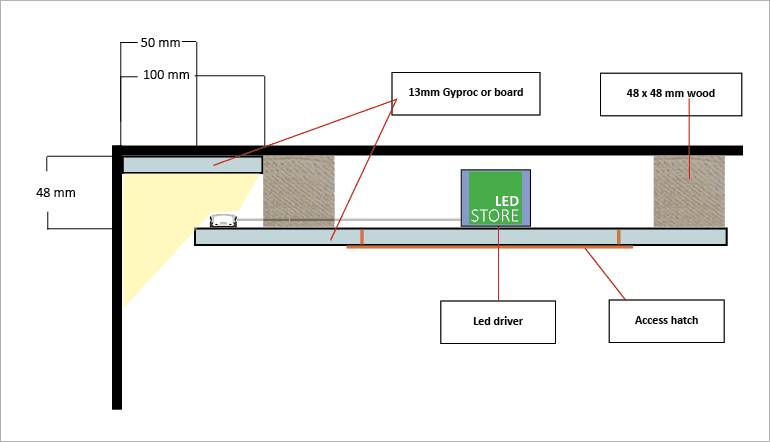

Den mest typiska strukturen skapas obemärkt genom att de yttersta reglarna lämnas utanför väggen. I Finland använder husbyggare oftast 48 x 48 mm reglar, så om man flyttar dem lika mycket från väggen skapas ett naturligt urtag. Sockeln är vanligen tillverkad av samma material som takskivan/panelen. Transformatorn sätts in i serviceluckan inuti höljet. Led-profilen fästs i taket med sina egna konsoler.
Ljuset kommer in i rummet direkt genom väggen och väggmaterialet påverkar reflektionsförmågan och hur väl ljuset sprids in i rummet. En vitmålad vägg släpper in 70% av ljuset i rummet (bilden nedan).
Vanligaste downlight-strukturen för indirekt ljus och ridåer

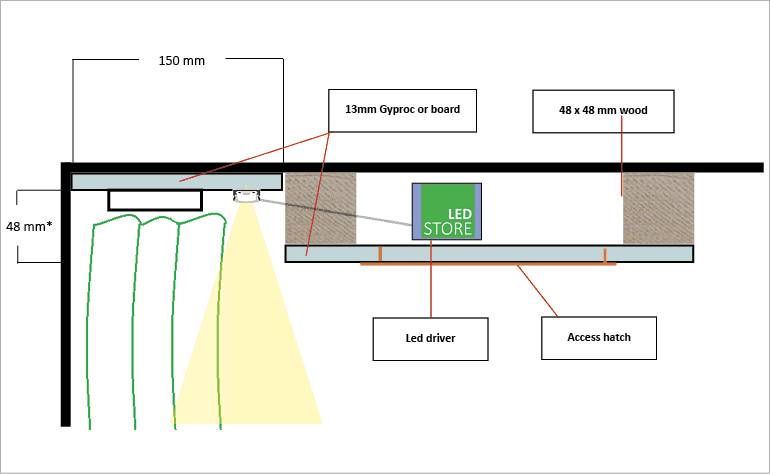

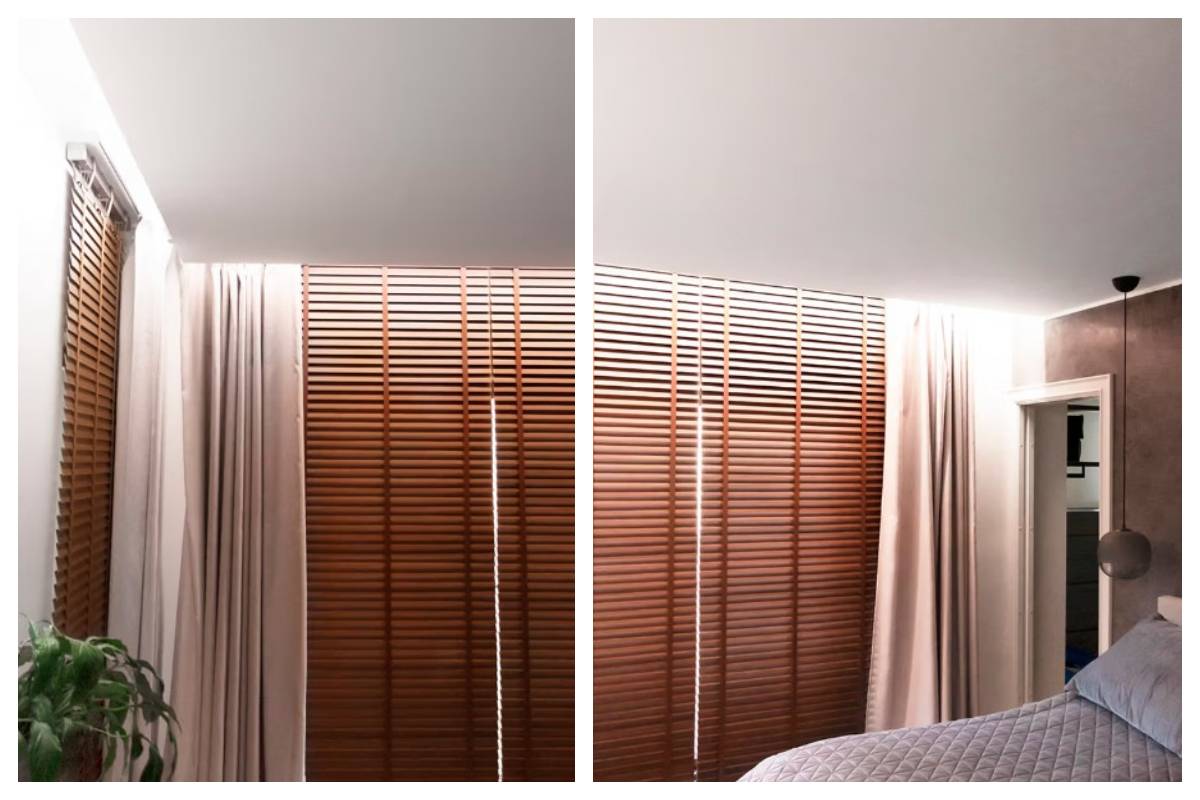

Den enda förändringen från den tidigare strukturen är att det även finns plats för gardiner. En enskiktsgardin kräver normalt cirka 100 mm utrymme. Ljusinsläpp lämnas på rumssidan så att ljus kan komma in även när gardinerna är fördragna (bilden nedan).
Beroende på modell och höjd på gardinskenorna är de föreslagna 48 mm* det absoluta minimum som krävs. Vi rekommenderar att du använder 100 mm eller ännu mer, så att botten på inlägget inte syns genom den 150 mm breda öppningen.
Ibland, i sällsynta fall, vill man låta ljuset utanför gardinen lysa upp glaset och skapa ett motljus som gör det svårt att se in från utsidan.
Den vanligaste downlight-strukturen för indirekt ljus
Ett annat alternativ är att göra hyllan med samma struktur och lämna träramen ännu längre bort från väggen. Skillnaden med denna lösning är att ljuset är helt dolt. I en sådan struktur bör man komma ihåg att ljuset kommer ut enbart genom reflektioner och att materialen har en mycket stark inverkan på ljusflödet. Vita ytor släpper ut ca 50% av ljuset i rummet (bilden nedan).
Transformatorn är vanligtvis placerad i serviceluckan. LED-profilen kan också vara en vinkelmodell (45 grader) eller en rak modell som monteras 90 grader på sidan. Dessa kan användas för att förbättra ljusflödet något, samtidigt som den fortfarande hålls dold.
Indirekt ljus med LED och transformator på hylla

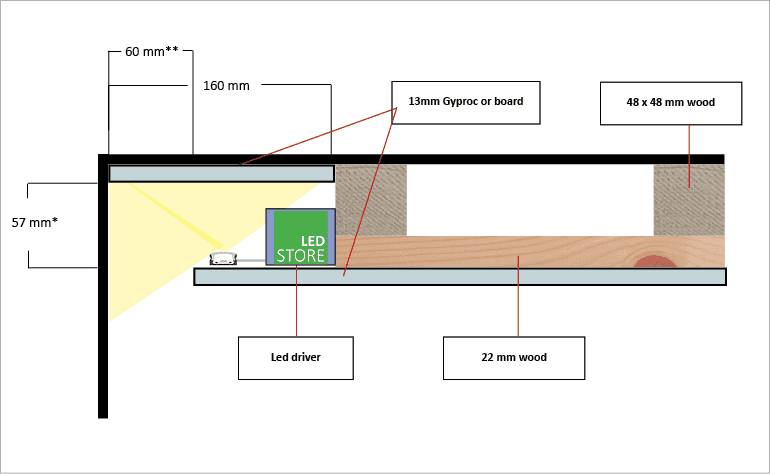

Ett bra alternativ är att placera transformatorn på samma hylla som LED-profilen. Paneler och gipsskivor kan lätt bära en längre korsning. Eftersom transformatorerna också måste kunna fällas ut ur öppningen rekommenderar vi att öppningen är minst 60 mm bred** och minst 57 mm hög*. Detta kan åstadkommas genom att korslimma med 22 mm skiva eller använda t.ex. 70x35 mm laminerat trä.
Här är reglerna för att öppna ljuset och välja profiler desamma som i den föregående.
Indirekt ljus med LED och transformator på hylla, plus plats för gardin

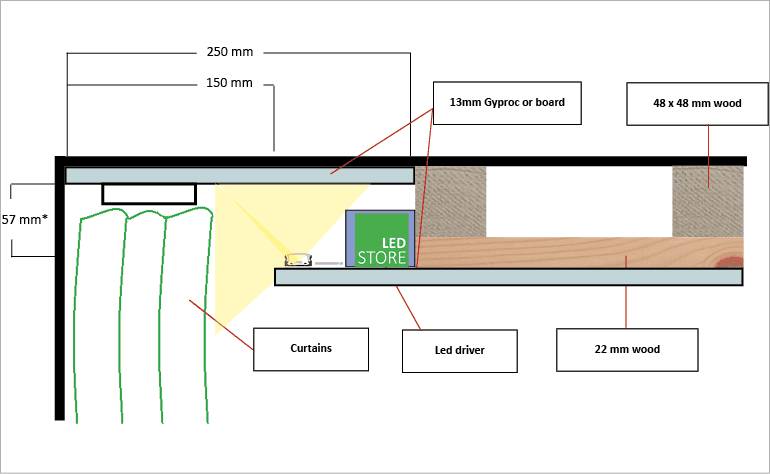

Återigen lämnas utrymme för gardiner. En enskiktsgardin kräver normalt ca 100 mm utrymme. Ljuset lämnas på sidan av rummet så att ljuset kan komma in även när gardinerna är fördragna.
Det är värt att notera att beroende på gardinens modell och höjd är den föreslagna måtten 57 mm en liten måttstock och vi skulle föredra att rekommendera 100 mm eller ännu mer. Detta beror på att öppningen redan är 150 mm bred, så botten av urtaget kommer att synas närmare väggen.
Indirekt ljus i mitten av rummet
En populär design med ljus på en eller till och med alla väggar, som cirkulerar runt i rummet. Denna lösning belyser taket i den centrala delen av rummet och får ofta rummet att kännas högre än vad det är.
Denna lösning kan också användas när det krävs en tillbakadragning för t.ex. IV eller annan teknik, men man vill maximera rumshöjden.
Det centrala områdets struktur bestäms av om det är ett entresolplan eller en struktur under takstolarna. Exemplet visar en konstruktion under ett betongtak eller under takstolarna (se figur nedan).
Rumshöjd och teknik påverkar utformningen av kantnedgången. En sådan "dubbel nedkant" är särskilt användbar om man vill ha infällda armaturer, t.ex. spotlights, i den centrala delen av taket.

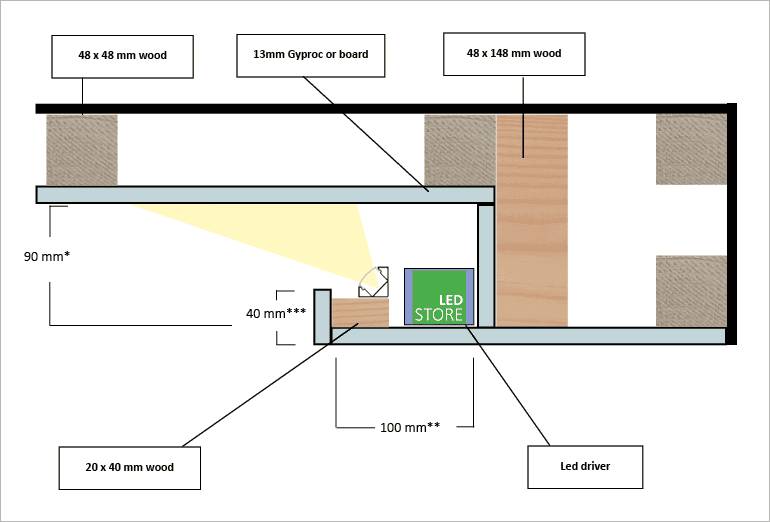

Minsta "pannan" för en droppe är 90 mm*, men vi rekommenderar en droppe på 200 - 300 mm för att göra det luftigare och släppa in mer ljus. Samtidigt gör det att framkanten kan vara något högre än 40 mm***, och transformatorn kommer säkert att vara dold för insyn. Transformatorn kan också placeras i serviceluckan inuti nedsänkningen eller så kan hyllan vara längre, vilket gör att transformatorn kan vara längre bort från hyllans kant.
Det finns också ett snabbt sätt att skapa hyllans framkant, du kan använda LedStores EDGE - LED-profil. Tryck helt enkelt fast profilen på änden av en 13 mm gipsskiva så avslutar den skivans kant och riktar ljuset korrekt. Aluminiumprofilens framkant är 30 mm hög. Observera att hyllan bör vara över 100 mm lång vid denna punkt för att bättre dölja transformatorn.
Äntligen
Det finns många andra indirekta kalkylatorstrukturer och vi kommer att ge fler strukturbilder av dem i den här artikeln. Följ den här sidan för att hålla dig uppdaterad.
Du kan hitta många bilder på implementeringar i vårt galleri
